При приближении поисковой катушки L1 колебательного контура перестраиваемого генератора к металлическому предмету ее индуктивность изменяется, что вызывает изменение рабочей частоты генератора. При этом, если вблизи катушки L1 находится предмет из черного металла (ферромагнетика), ее индуктивность увеличивается, что приводит к уменьшению частоты генератора. Цветной же металл уменьшает индуктивность катушки L1, а рабочая частота генератора возрастает.
ВЧ-сигнал, сформированный в результате смешивания сигналов измерительного и опорного генераторов, выделяется на нагрузочном резисторе R5. При этом амплитуда сигнала изменяется с частотой биений, которая равна разности частот ВЧ-сигналов.
Низкочастотная огибающая ВЧ-сигнала детектируется специальным детектором, выполненным на диодах D2 и D3 по схеме удвоения напряжения. При этом конденсатор С11 обеспечивает фильтрацию высокочастотной составляющей сигнала.
С нагрузки детектора, в роли которой выступает резистор R6, низкочастотный сигнал биений через конденсатор С12 подается на предварительный усилитель, выполненный на транзисторе T3.
С коллектора транзистора T3 усиленный сигнал через конденсатор С13 поступает на первый усилитель-ограничитель, выполненный на транзисторе T4 и обеспечивающий формирование прямоугольных импульсов. С помощью делителя, составленного резисторами R11 и R12, на базу транзистора T4 подается такое напряжение смещения, при котором транзистор находится на пороге открывания.
Поступающий на базу транзистора T4 синусоидальный сигнал ограничивается с двух сторон. В результате на нагрузке каскада, роль которой исполняет резистор R13, формируются прямоугольные импульсы, которые далее дифференцируются цепью C14, R14, R15 и преобразуются в остроконечные пики. При этом на месте фронта каждого импульса формируется пик положительной полярности, а на месте спада – пик отрицательной полярности. Следует отметить, что длительность этих пиков не зависит от частоты следования прямоугольных импульсов и их длительности.
Положительные пики поступают на базу транзистора T5, а отрицательные срезаются диодом D4. Транзистор T5, как и транзистор T4, работает в ключевом режиме и ограничивает входной сигнал так, что на коллекторной нагрузке, образуемой резисторами R16 и R17, формируются короткие прямоугольные импульсы фиксированной длительности. Конденсатор С15 фильтрует выходной сигнал и улучшает тембр звучания сигнала в головных телефонах ВF1.
С резистора R16, который является регулятором громкости, сигнал поступает на усилительный каскад, выполненный на транзисторах T6 и T7, включенных по схеме так называемого составного транзистора. При таком включении формируется эквивалент транзистору проводимости p-n-p повышенной мощности с большим коэффициентом передачи тока. Затем усиленный сигнал поступает на головные телефоны ВF1.
Примененный в данной конструкции способ формирования импульсного сигнала из синусоидального позволяет снизить потребляемую усилителем мощность, особенно в выходном каскаде, поскольку в паузах между импульсами транзисторы T5, Т6 и T7 закрыты.
Питание металлодетектора осуществляется от источника В1 напряжением 4,5 В, при этом потребляемый ток не превышает 2 мА.
Детали и конструкция
К используемым деталям при сборке металлоискателя с повышенной чувствительностью не предъявляются какие-либо особые требования. Единственное ограничение связано с габаритными размерами, поскольку большая часть деталей данного прибора смонтирована на печатной плате размерами 70х110 мм, выполненной из одностороннего фольгированного гетинакса или стеклотекстолита. Печатная плата рассчитана на использование постоянных резисторов МЛТ-0,125, конденсаторов КСО, ПМ, МБМ, К50-6 или им аналогичных (рис. 2.11).

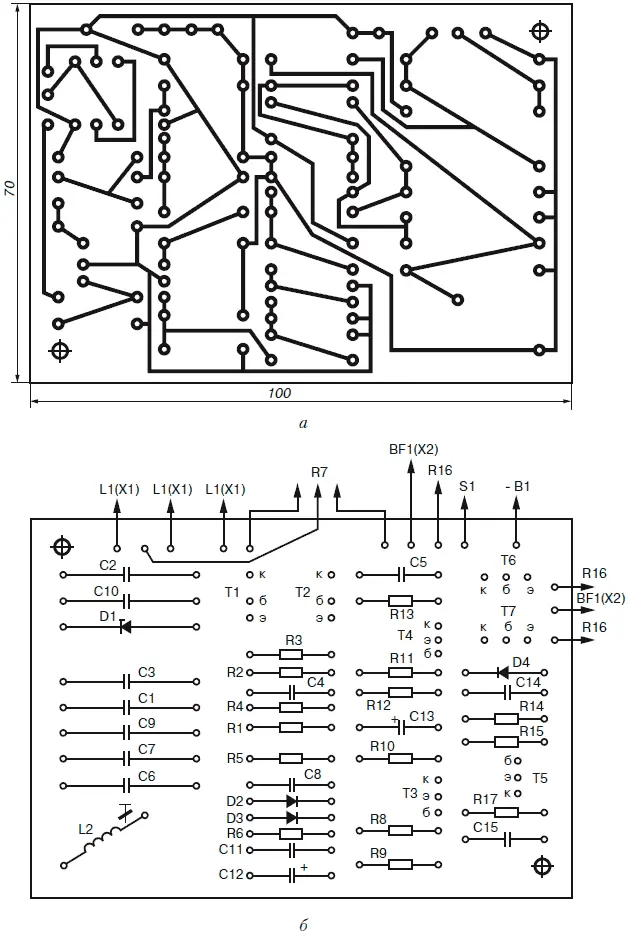

Рис. 2.11. Печатная плата (а) и расположение элементов (б) металлоискателя с повышенной чувствительностью
При повторении данной конструкции в качестве транзисторной сборки (транзисторы Т1 и Т2) можно использовать микросхему К159НТ1 с любым буквенным индексом. Однако в настоящее время ее не всегда можно найти. Поэтому при необходимости вместо транзисторной сборки рекомендуется использовать два транзистора типа КТ315Г с одинаковыми или возможно близкими параметрами (статическим коэффициентом передачи тока и начальным током коллектора).
