Авиация и Время 1996 № 6 (20)

В 1976 г. комплекс ВР-3 успешно завершил госиспытания и начал поступать в эксплуатацию. На вооружение ВВС “Рейс” был принят в 1982 г. Серийно производился в Воронеже с 1973 г. по 1989 г. Построено около 1000 БСР этого типа. Применялся не только в ВВС, но и в других родах войск. На базе разведчика в 1985 г. была создана управляемая мишень В Р-ЗВМ, выпускавшаяся серийно.

Ту-143 “Рейс" выполнен по аэродинамической схеме “утка” с неподвижным дестабилизатором. Носовой модуль фюзеляжа может отстыковываться и храниться отдельно. В зависимости от типа решаемых разведзадач в этом модуле размещаются: аэрофотоаппарат ПА-1 (позволяет с высоты 500 м выполнять снимки, на которых идентифицируются предметы размером от 20 см), либо телекамера “Чибис-Б”, либо аппаратура радиационной разведки “Сигма”. В средней части фюзеляжа установлены блоки автоматической системы управления АБСУ-143, доплеровский измеритель скорости и сноса ДИСС-7, радиовысотомер малых высот А-032, агрегаты электрооборудования и носовая опора шасси. Маршевый двигатель ТРЗ-117 (вариант ТВлДТВЗ-117), развивающий на взлете тягу 640 кгс, находится в хвостовой части фюзеляжа. Тут же располагаются агрегаты топливной и гидравлической систем. Вокруг канала воздухозаборника организован топливный бак емкостью 190 л. Далее, в специальном отсеке перед килем, находится в убранном положении пороховой двигатель мягкой посадки, а в отсеке под килем - основной посадочный парашют площадью 57,4 кв.м. Замыкает хвостовую часть контейнер с тормозным парашютом. Для обеспечения взлета под фюзеляж ВР-3 монтируется твердотопливный ускоритель, сбрасываемый после отработки.

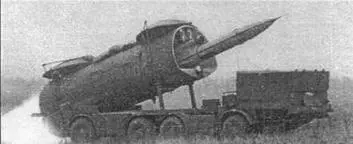

ВР-3 в момент старта

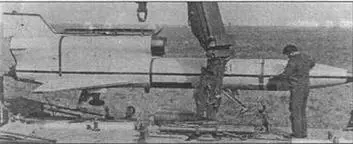

...и после приземления (погрузка на TM3-143)

В консолях крыла располагаются в убранном положении две основные опоры шасси и два телескопических щупа, включающих двигатель мягкой посадки. Элевоны крыла и руль направления управляются гидравлическими рулевыми машинками.

Длина Ту-143 - 8,06 м, размах крыла - 2,24 м, площадь - 2,9 кв.м, стреловидность крыла по передней кромке - 58*. Стартовая масса -1230 кг, посадочная - 1012 кг. Скорость полета - до 925 км/ч, дальность - 180 км, минимальная высота полета - 100 м. Количество разворотов (до 270º) в полете - 2. Вертикальная скорость при посадке - 6 м/с.

Для перевозки и старта “Рейса" используется самоходная пусковая установка СПУ-143, смонтированная на шасси многоосного автомобиля БАЗ-135. Транспортируется аппарат внутри специального контейнера. Перед стартом этот контейнер устанавливается под углом 15º к горизонту, его задняя и передняя крышки, поднимаясь вверх, открываются. Запускается маршевый двигатель. Далее срабатывает стартовый ускоритель, и БСР производит взлет.

Полет и посадка ВР-3 происходят по заранее введенной в АБСУ программе. На завершающем этапе полета, продолжительность которого составляет 12-13 минут, разведчик выходит в заданный район посадки, где происходит выключение маршевого двигателя и перевод машины в набор высоты для гашения скорости. В конце горки вводится в действие тормозная, а затем основная парашютные системы. БСР начинает спуск на основном парашюте в вертикальном (носом вниз) положении, но в запрограммированное время срабатывают пиропатроны и происходит перецепка аппарата в горизонтальное положение. В момент перецепки выходит двигатель мягкой посадки и располагается на подвесной системе между самолетом и стропами основного парашюта, выпускаются опоры шасси и телескопические щупы. При касании щупами земли посадочный двигатель срабатывает. После посадки разведчик может быть подготовлен для повторного вылета.

Хранятся Ту-143 в специальных контейнерах в термоупаковках из прорезиненной ткани. В состав комплекса входит также транспортно-заряжающая машина T3M-143 на шасси БАЗ-135, которая может перевозить два аппарата одновременно.

“Рейс” в транспортном положении

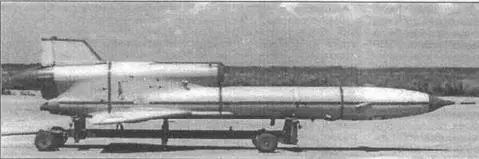

Ту-243 “Рейс-Д” на технологической тележке

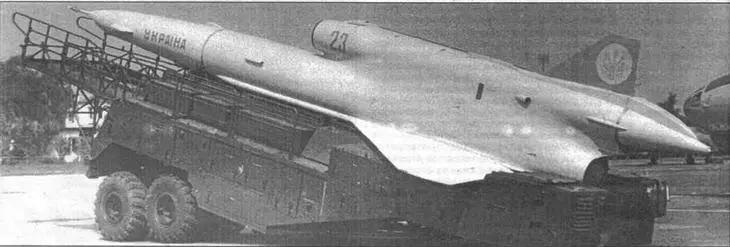

ВР-2 “Стриж” на пусковой установке. Львов, август 1992 г.
