Таким образом, из-за проблем с силовой установкой испытания ИТП растянулись на два с лишним года и завершены не были. Запоздалый выпуск и недоведенность М-107 и АМ-39 лишили этот истребитель перспективы развития.

Тем не менее, ставку Поликарпова на опытные перспективные моторы при разработке своих последних истребителей с технической точки зрения следует считать верной. Возможно, для собственного благополучия ему следовало исповедовать принцип “лучше синица в руках, чем журавль в небе", но тогда нечего было и мечтать о таких самолетах, как И-185, ИТП и ТИС... Подтверждением правоты сказанного служат лучшие зарубежные истребители военных лет: Bf 109, P-51 Mustang и Spitfire, которые создавались и совершенствовались одновременно с установленными на них моторами. А когда последние исчерпывали возможности повышения мощности, следовала установка нового двигателя. Понятно, что это возможно лишь в том случае, если авиамоторостроение идет в ногу со временем. Создание перспективного летательного аппарата всегда было возможно лишь при слаженной и целенаправленной работе самолетостроителей, двигателестроителей и других смежников.

О некоторых тенденциях и особенностях развития поршневых истребителей читайте в последующих номерах журнала.

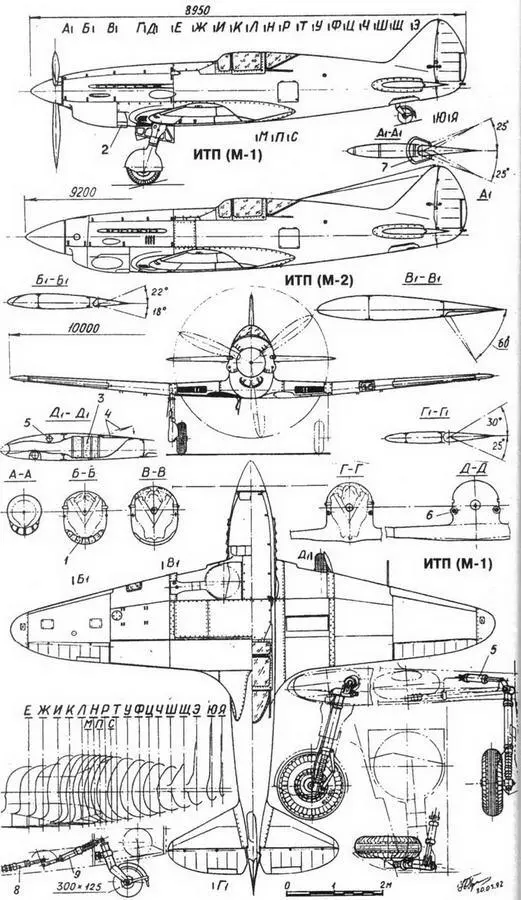

На чертеже указаны: 1. Маслорадиатор. 2. Створки маслорадиатора. 3. Водорадиаторы. 4. Створки водорадиаторов. 5. Цилиндр уборки и выпуска шасси. 6. Синхронные пушки ШВАК. 7. Противофлаттерный балансир. 8. Цилиндр уборки-выпуска хвостового колеса. 9. Амортизатор хвостового колеса

Фюзеляж - деревянный полумонокок, выклеенный из березового шпона. Внутренний набор - 4 лонжерона и шпангоуты. Киль составлял одно целое с фюзеляжем. Фонарь состоял из неподвижного гнутого козырька и сдвигающейся назад средней части.

Крыло - цельнометаллическое, двухлонжеронное,состояло из центроплана и двух отъемных консолей. Полки лонжеронов и силовые нервюры - таврового сечения из стали ЗО ХГСА, стенки из листового дюраля. Крыло имело мощные посадочные щитки и автоматические предкрылки. Поперечное “V" консолей - 5°30’.

Оперение и элероны имели дюралевый каркас, обшивка стабилизатора-листовой дюраль, рулей и элеронов - полотно.

Управление элеронами и рулем высоты - жесткое, рулем направления - тросовое. Нормальная центровка ИТП (М-1) - 22,2% САХ.

Шасси - убирающееся с воздушно-масляной амортизацией. Колеса размером 700x220 мм (позже 650x200 мм) с пневматическими тормозами, костыль - самоориентирующийся, с пневматиком размером 300x125 мм. Уборка и выпуск шасси, управление тормозами и посадочными щитками - от пневмосистемы.

Силовая установка. Двигатель М-107П, мощностью 1650 л.с. на М-1 и АМ-39, мощностью 1800 л.с. на М-2. Маслорадиатор - под двигателем. Водяные радиаторы - в центроплане, с воздухозаборниками на его передней кромке и выходами с регулируемыми клапанами на верхней поверхности крыла у заднего лонжерона.

Вооружение. На М-1 устанавливалась одна 37-мм мотор-пушка с 50 снарядами и две синхронные 20-мм пушки ШВАК с 400 снарядами. На М-2 - три 20-мм пушки ШВАК. Под крылом предусматривалась установка восьми РС-82 или подвеска бомб общей массой до 400 кг.

Альфред В.Матусевич/ Львов

Фото и схемы из архива автора

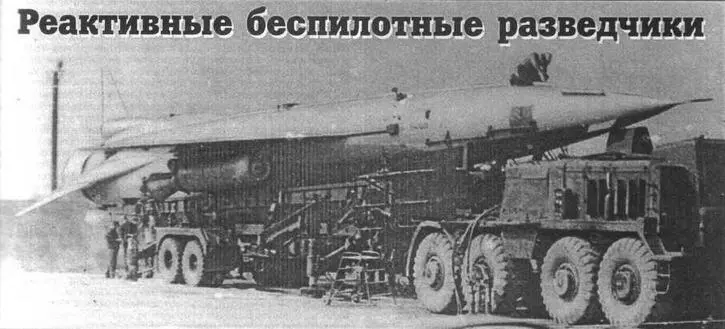

Ту-123 “Ястреб” на стартовой установке СУРД-1

Беспилотные самолеты-разведчики (БСР) - сравнительно новый тип ЛА, вошедший в состав военной авиации ряда стран немногим более тридцати лет назад. По сравнению с пилотируемыми собратьями эта техника существенно дешевле за счет упрощенной конструкции и минимального состава бортового оборудования. Комплексы беспилотной разведки обладают высокой автономностью и не требуют аэродромов для базирования, т.к. запуск производится со специальных мобильных пусковых установок.

В Советском Союзе БСР 1-го поколения Ла-17Р и Ту-123 поступили на вооружение в начале 60-х гг. Тактический беспилотный самолет-разведчик одноразового применения Ла-17Р/ТБР-1, изд.204) создан в 1959 г. ОКБ С.А.Лавочкина на базе беспилотной мишени Ла-17М (изд.203). Летные испытания самолет прошел на полигоне НИИ ВВС в Ахтубинске и в 1962 г. принят на вооружение. В том же году Смоленский авиазавод развернул его серийное производство, продолжавшееся около трех лет. В 1965 г. этот дистанционно пилотируемый летательный аппарат (ДПЛА) был модифицирован и получил обозначение Ла-17РМ (ИЗД.204М).
