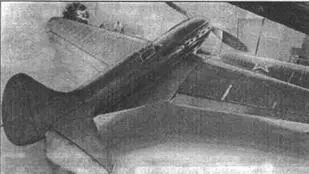

И-17 (ЦКБ-15) в музее В.П.Чкалова

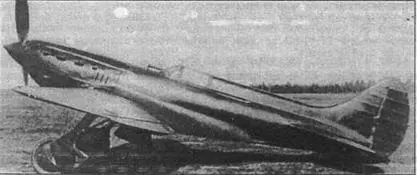

И-17бис на заводских испытаниях, 1936 г.

17 ноября 1936 г. летчик-испытатель К.К.Попов поднял в воздух улучшенный вариант истребителя - И-17бис (ЦКБ-19бис). От ЦКБ-19 он отличался более мощным мотором Hispano-Suiza 12Ycrs мощностью 860 л.с., наличием закрылков и сдвижным назад колпаком фонаря. Но, самое главное, впервые в СССР в развале блоков цилиндров была установлена пушка ШВАК, стрелявшая через полый вал редуктора[* Именно на И-17 мотор-пушка ШВАК-20 в 1938 г. прошла госиспытания и была принята на вооружение.]. В крыле монтировалось два пулемета вместо четырех на предыдущих прототипах. В отчете по испытаниям И-17бис отмечалось: “Самолет представляет интерес. В воздухе... хорошо управляем. Маневренность достаточная... Пикирует устойчиво. Взлет и посадка с закрылками просты. Велик разбег... При хорошей конструктивной доводке... с заменой мотора большей мощности и трехлопастным винтом ВВС будут иметь хороший пушечный истребитель". Отмечались отличные результаты стрельбы из пушки, но по-прежнему критиковалась чересчур тесная кабина.

Во многих изданиях можно прочесть, что на И-17 Чкалов достиг скорости полета “до 500 км/ч". Фактически такая скорость так и не была получена (встречаются значения 465, 489 км/ч), но понятно, что преодоление столь заманчивого 500-километрового рубежа, возможно, явилось бы дополнительным толчком для запуска И-17 в серийное производство, вопрос о котором стоял в 1936-37 гг. Однако авиазавод № 1 от И-17 отказался из-за значительно отличавшейся технологии сборки этого истребителя в сравнении с выпускавшимся там И-15. Планировалось также, что строить машину будет авиазавод № 124 в Казани, но предприятие на тот момент ориентировалось на запуск в серию бомбардировщика АНТ-42. Поэтому документацию по И-17 передали на авиазавод № 21 в Горький. Предписывалось, что освоение и выпуск И-17 должны происходить “не в ущерб основной программе - серийного выпуска И-16", что позволило руководству предприятия всячески оттягивать внедрение новой машины, и в 1938 г. задание на нее аннулировали. К тому же моторов М-100 не хватало (приоритет в их использовании отдавался бомбардировщикам СБ). Задерживался и выпуск новых модификаций этого двигателя - М-103 (960 л.с.) и М-105 (1050 л.с.), с которыми летные данные И-17 значительно повысились бы. Но ни М-103, ни М-105 не были выпущены не только в 1937 г., как предусматривалось планом, но и в 1938 г.

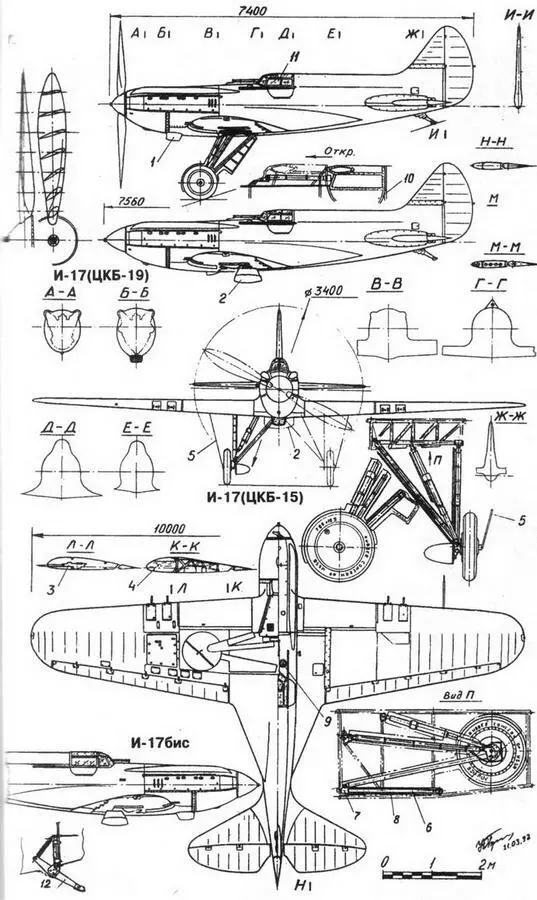

И-17 ЦКБ-15)

На чертеже указаны: 1. Маслорадиатор. 2. Выдвижной водорадиатор. 3. Пулеметы ШКАС. 4. Топливный бак. 5. Трос уборки шасси. 6. Направляющая штанга.7. Ползун. 8. Трос уборки и выпуска шасси с роликом. 9. Окно освещения приборной доски (слева и справа). 10. Откидная дверца. 11. Сдвижная форточка (только слева). 12. Костыль

Фюзеляж - деревянный монокок, выклеенный из березового шпона. Внутренний набор - 4 лонжерона и шпангоуты (рамы). Киль составлял одно целое с фюзеляжем. Фонарь кабины - сдвижной вперед, как на И-16 ранних серий выпуска.

Крыло - двухлонжеронное, состояло из центроплана и двух отъемных консолей. Лонжероны - ферменные, клепанные из труб ХМА. Нервюры - ферменные из дюралевых профилей. Центроплан и носок консолей обшивались фанерой и дюралевым листом, остальная часть - полотном.

Оперение и элероны имели дюралевый каркас и обтягивались полотном.

Управление элеронами и рулем высоты - жесткое, рулем направления и костылем - тросовое.

Шасси - убирающееся, пирамидального типа. НаЦКБ-15убиралось в направлении консолей (на ЦКБ-19 крепилось к торцам центроплана и убиралось к оси фюзеляжа). Уборка и выпуск - пневматические (рабочее давление пневмосистемы 30 кгс/см²). Колеса шасси - 700x125 мм, костыль - с резинопластинчатой амортизацией.

Силовая установка - двигатель Hispano

Suiza 12Ybrs (М-100) мощностью 750 л.с. На ЦКБ-15 под фюзеляжем устанавливался туннельный водорадиатор, выдвигаемый вместе с туннелем и фиксируемый в двух положениях: максимальной скорости и набора высоты. Маслорадиатор - под мотором. На ЦКБ-19 под крылом устанавливались два выдвижных сотовых радиатора с фиксацией в промежуточных положениях. Впервые в СССР был применен водомасляный радиатор, охлаждавшийся водой основных радиаторов. Воздушный винт - двухлопастный фиксированного шага.
