Испытания закончили 5 октября. Результаты их признали успешными. Управление ВВС в конце 1933 г. стало планировать размещение подобных «звеньев» на Дальнем Востоке. Две эскадрильи хотели дислоцировать в Воздвиженке, одну - в Хабаровске и одну - под Читой. «Звенья» должны были прикрывать соединения тяжелых бомбардировщиков при ударах по целям в Маньчжурии и Корее. Но вскоре взгляды изменились - И-5 устаревал, ему на смену шли новые типы истребителей.

Вахмистров учел это в последующих проектах. Они выполнялись уже в конструкторском бюро завода №22 в Филях, куда его перевели. В «Звене-З» он использовал два уже упоминавшихся выше моноплана И-Зет (И-Z) конструкции Д.П. Григоровича. Эта цельнометаллическая машина вооружалась двумя 76-мм динамореактивными (безоткатными) пушками. Подвеску таких самолетов под крылом ТБ-3 конструктор уже прорабатывал в ходе создания «Звена-2». Такой подход значительно упрощал размещение истребителей. Не требовались громоздкие деревянные мостки, не нужен был целый муравейник рабочих и гусеничный трактор впридачу. Самолет подкатывали под носитель на собственных колесах, затем при помощи подъемника приподнимали вверх и подвешивали на фермах.

Фермы понадобились потому, что требовалось обеспечить беспрепятственное отделение истребителя от ТБ-3, не задев последний хвостовым оперением. Но самолет внизу при этом неизбежно раскачивался на подвеске, создавая дополнительные нагрузки и на фермы, и на конструкцию крыла. Вахмистров воспользовался так называемой свободной подвеской ЦАГИ. Она позволяла уменьшить нагрузки, но за счет увеличения амплитуды колебаний.

Первый же полет «Звена-З» закончился катастрофой. Командиром носителя являлся П.М. Стефановский, на истребителях летели И.Ф. Гродзь и А.В. Коротков. Коротков ошибся дважды. Еще на взлете он неправильно выставил руль высоты, и его машину подбросило к нижней поверхности крыла ТБ-3. Набрав высоту 2000 м, Стефановский поднял нос бомбардировщика и смог как бы стряхнуть истребитель вниз. Но «зет» вдруг опять с треском врезался в крыло. Как потом оказалось, из-за новой ошибки Короткова, слишком рано взявшего ручку управления на себя, сломались крепления и истребитель ударил винтом в плоскость носителя. Винт разрушился, а отцепить «зет» от ТБ-3 стало невозможно.

С самолета сопровождения Р-5 Короткову жестами предложили выпрыгнуть на парашюте, но летчик остался в кабине. Стефановский повел «звено» на посадку. Но на выравнивании И-Зет оторвался и, перевернувшись, упал. Коротков погиб, более никто не пострадал. Но «Звено-З» сочли вариантом неудачным.

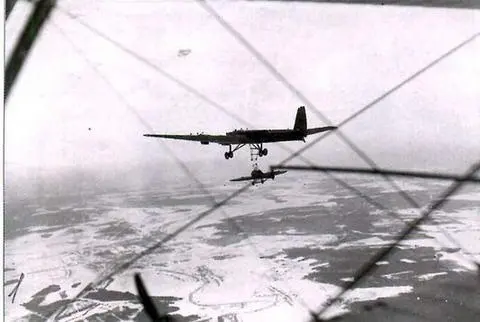

И-Зет подходит к ТБ-3 с опущенной трапецией

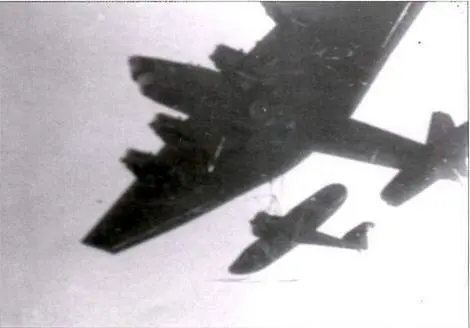

И-Зет подцепился к трапеции, март 1935 г.

И-Зет под ТБ-3 (снимок сделан из бомболюка бомбардировщика)

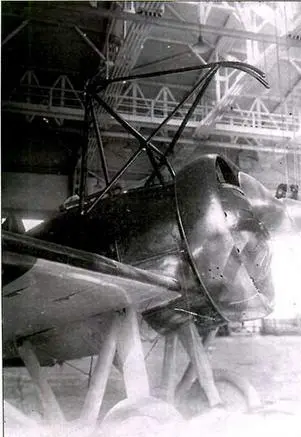

Истребитель-моноплан И-Зет, доработанный для использования в «Звене-5»

Что скрывалось под обозначением «Звено-4», выяснить не удалось. Возможно, это упоминавшийся вариант с двумя И-5 сверху и двумя «зетами» снизу. По другой версии, «Звеном-4» являлся первый проектный вариант описанного далее проекта «Тягач». А вот «Звено-5» - это подвеска одного И-Зет под фюзеляжем ТБ-3 с возможностью подцепки и отцепки в воздухе. На этот раз взяли бомбардировщик более поздней модификации с моторами М-34Р (в более ранних вариантах «Звена» использовали машину ранней серии с двигателями М-17). Этот самолет отличался большей грузоподъемностью и улучшенными летными данными. Между пирамидами шасси смонтировали ферму-трапецию, которая с помощью лебедки с редуктором могла опускаться вниз и подниматься. В полностью опущенном положении перекладина находилась ниже колесных тележек. Чтобы погасить рывок при причаливании, стойки трапеции снабдили гидропневматическими амортизаторами по образцу истребителя И-16. Для эксперимента переоборудовали один И-Зет, на котором над кабиной поставили высокую треногу с крюком на конце. На крюке находился замок от бомбодержателя, управляемый летчиком. Вообще вся схема механизма подхвата самолета в воздухе сильно напоминала применявшуюся американцами на их дирижаблях-авианосцах «Акрон» и «Мекон», только там на борт принимали бипланы.
