Как и во многих пушках нормальной схемы, в конструкции НР- 30 использован откатный двигатель — механизмы автоматики приводятся в движение за счет отката ствола под действием силы давления пороховых газов на дно его каналов. Для торможения ствола при откате и для его наката вместо пружины или гидротормоза используется газовый накатник, что позволяет уменьшить массу и габариты оружия, а также упростить механизм перезарядки. Для его работы используются пороховые газы, отбираемые из ствола, причем газы в накатнике подвергаются сжатию при откате, а по приходу ствола в переднее положение — стравливаются. Подача патрона к приемному окну производится в два приема: на полшага ленты при откате ствола, и в первой половине наката ствола еще на половину ее шага, совмещая эти операции с циклом хода ствола. Новые решения позволили поднять скорострельность до 900 выстр/мин — больше, чем у 23-мм НР-23. Требование размещения необходимого боезапаса для скорострельной НР-30 при достаточно крупных патронах (масса патрона составляла 840 г, звена — 105 г) вызвали оригинальные компоновочные решения пушечной установки: на смену объемистым патронным ящикам пришли рукава подачи лент — вытянутые по размаху крыла на МиГ-19 и компактно опоясывающие фюзеляж на МиГ-21Ф, Су-7Б и Су-17.

Однако применение газового накатника привело к усложнению эксплуатации пушки вследствие оседающего в полостях и на деталях нагара пороховых газов, требующих регулярной переборки и чистки. Кроме того, для предотвращения взрывоопасной концентрации пороховых газов в отсеках самолета, где устанавливается пушка, потребовалось их оснащение жалюзи и воздухозаборниками принудительного проветривания. На практике повышенные требования к обслуживанию и чувствительность к загрязнению пушки с газоотводом (при гораздо более частых стрельбах, чем из АМ- 23 на бомбардировщиках) приводили к отказам вооружения — заклиниванию затвора и снарядов, после чего их требовалось выбивать, а то и извлекать по частям.

Имея мощную баллистику и большую скорострельность, НР-30 может успешно применяться как по воздушным, так и по наземным целям, а использование различных боеприпасов (бронебойный, фугасный, осколочно-фугасный и др.) позволяет ей успешно конкурировать с более современными артиллерийскими системами. НР-30 не раз убедительно демонстрирована свои преимущества: так, 1 мая 196(5 г. капитану В.Полякову на МиГ-19 в Заполярье хватило одного залпа, чтобы сбить американский разведчик-нарушитель RB-47. На Ближнем Востоке египетские летчики на МиГ-21Ф-13 23 октября 1968 г. ракетами и огнем НР-30 сбили три «Миража», израсходовав 60 снарядов и шесть ракет. В очередном групповом бою 3 ноября 1968 г. египетские МиГ-21Ф-13 вновь одержали победу, сбив два «Миража» ракетным и пушечным огнем, без собственных потерь. В индо-пакистанской войне 8 декабря 1971 г. летчику даже не очень приспособленного для воздушного боя Су-7БМК удалось пушечным огнем НР-30 сбить истребитель противника.

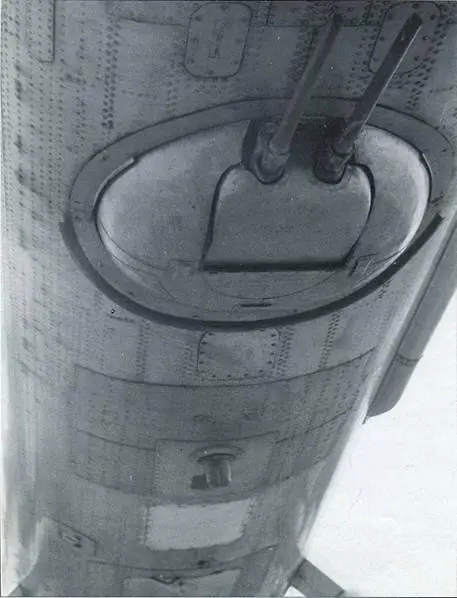

Подфюзеляжная турель типа ДТ-Н12 самолёта Ту-95К-22 с пушками АМ-23.

К началу 60-х годов при имевшемся уровне технологии пушками АМ-23 или НР-30, в основном, были исчерпаны возможности классической схемы автоматического оружия. Дальнейшее повышение плотности огня путем увеличения скорострельности требовано применения новых конструктивных схем.

Барабанная (или револьверная) схема отличается от обычной тем, что в ней на один ствол приходится несколько патронников. Наличие вращающегося блока патронников позволяет совместить по времени несколько операций цикла автоматики: отпирание канала, экстракция стрелянной гильзы, досылание и запирание патрона происходят параллельно, и каждый патронник за поворот барабана обеспечивает изготовку к производству выстрела. Применение такой схемы позволяет увеличить темп стрельбы по сравнению с пушками классической схемы более чем в два раза.

Возможны две конструктивные разновидности барабанной схемы — в зависимости от направления досылания патрона в патронник. В первой из них патрон досылается сзади, как в обычных пушках. Такая схема применена, например, в пушках «Аден» (Англия) и DEFA-552 (Франция). Она не накладывает никаких ограничений на форму гильзы, т. е. могут использоваться стандартные патроны. Во второй схеме, предложенной и впервые осуществленной А.А.Рихтером в пушке Р-23 ОКБ-16, патрон досылается спереди назад, и длина артиллерийской системы может быть уменьшена, по меньшей мере, на длину патрона. Поводом к созданию оригинальной конструкции стали новые требования — предполагалось ее установка в качестве оборонительного вооружения новых бомбардировщиков (для истребителей считалось достаточным исключительно ракетного вооружения), а сверхзвуковые скорости вынуждали использовать предельно короткоствольные орудия. Для оружия такой схемы с передней подачей патрона потребовался соответствующий патрон с полностью цилиндрической гильзой без выступающего ранта, в которой целиком утапливался снаряд.
