В 1948 г. была закончена разработка 23-мм пушки НР-23 конструкторов А.Э.Нудельмана и А.А.Рихтера. Как и Н-37, эта пушка явилась дальнейшим развитием артиллерийской системы, принятой на вооружение в годы войны (пушка НС-23 образца 1944 г., на которой впервые были отработаны 23-мм патроны новой баллистики), и была сконструирована по классической схеме с приводом автоматики от короткого хода подвижного ствола при откате и накате, что и определяло ее достоинства и недостатки.

Наиболее важная особенность обычной схемы заключается в том, что в ней принципиально не могут быть совмещены между собой четыре операции, происходящие последовательно одна за другой — отпирание канала ствола, экстракция гильзы, досылание и запирание патрона. 1*Кроме того, эти операции нельзя совместить с баллистическим временем (время от начала движения снаряда до момента, когда давление в стволе упадет до величины 150–200 атм., при которой уже можно произвести отпирание без риска взрывного выброса газов наружу. Это одна из причин, ограничивающих скорострельность пушек классической схемы. Однако, кроме недостатков, у этой схемы есть ряд ценных положительных качеств. От пушек других схем они отличаются простотой конструкции, малыми габаритами и относительно небольшой массой.

Повышение скорострельности НР-23 удалось достичь сокращением цикла автоматики пушки с использованием резерва времени отдельных операций, «сжатых» по продолжительности, и внедрением новых механизмов. Избыток энергии движения ствола был использован в узле ускорителя наката и отката затвора, а подача патронов производилась прямо из звеньев ленты в лапки затвора.

Применение на НР-23 ускорителей позволило получить скорострельность 870 выст./мин (у НС-23 — 550 выст./мин). Резко возросшие скорости движения подвижных частей повысили нагрузки на агрегаты, особенно ускоритель, ударник и затвор, что потребовало повысить усталостную прочность и живучесть. Ресурс серийной пушки, первоначально установленный в 3000 выстрелов, уже через год удалось поднять вдвое. Для этого в конструкции использовали новые легированные стали, в производство внедрили кадмирование поверхностей для снижения трения, дробеструйную обработку, штамповку и ковку с учетом направления волокон металла.

Другой проблемой стала возросшая отдача, «гулявшая» от пушки к пушке и по мере выработки боекомплекта (с уменьшением числа патронов в ленте снижался расход энергии на её подачу и сильнее становился удар ствола при откате в крайнее заднее положение). Это вело к рассеиванию снарядов при стрельбе, возраставшему с удлинением очереди. В конструкцию был введен гидробуфер, снизивший усилие отдачи вдвое — до 26 кН, а в техусловиях военной приемки на заводе добавили контроль этого параметра, прежде оставшегося без внимания.

1* Термин «выстрел» здесь пропущен отнюдь не по недосмотру: при рассмотрении работы пушки более корректным является термин «производство выстрела», на осуществление которого направлено действие автоматики пушки, её кинематики и агрегатов, а его цикл и включает упомянутые операции.

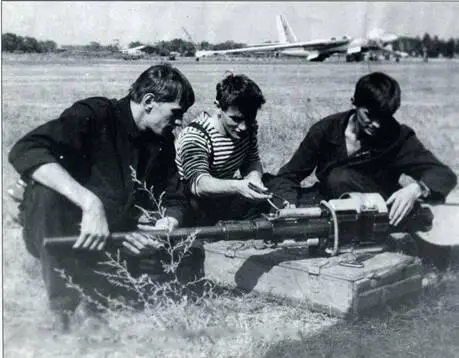

Чистка пушки АМ-23 бомбардировщика типа ЗМ. Фото предоставлено А.Андреевым.

НР-23 стала одной из первых отечественных авиапушек, полностью управляющейся электроспуском и оборудованной датчикам положения ствола и ударника. Обычное прежде ручное управление огнем при достигнутых уровнях темпа стрельбы становилось неэффективным: задержка пальца на гашетке доже на полсекунды приводила к пустой трате десятка снарядов, а затянутая очередь могла привести к износу ствола и выходу пушки из строя. В системе электроспуска регулировка длины очереди обеспечивалось устройством отсечки стрельбы, с помощью зарядки конденсатора задававшая ее при разовом нажатии, по условиям живучести орудия и экономии боеприпасов.

Потребовалась также доработка системы питания пушки — подача с большой скоростью ленты, шедшей со множеством перегибов от патронного ящика, повысила требование к ее прочности, шарнирности и веерности. 2*

Так, соединение штампованных 1,5 мм стальных звеньев ленты НР-23 позволяло шарнирно сложить ее пополам практически без петли (патронами наружу) и скрутить на 90° через 12 звеньев. С целью унификации при установке на самолет НР-23 обеспечивала двухстороннее питание с правой или левой подачей ленты.
