СНЯТИЕ И УСТАНОВКА КОЛЕНЧАТОГО ВАЛА (* * * *)
Эту операцию проводят для замены цепи привода ГРМ, замены подшипников коленчатого вала или самого вала, а также для замены деталей коробки передач.
Для разборки необходимы специальные приспособления (съемники), работа без них приведет к поломке деталей.

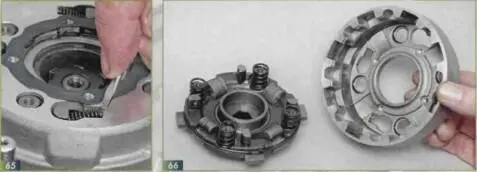

Для снятия коленчатого вала надо снять головку цилиндра и сам цилиндр, а также впускной патрубок карбюратора, демонтировать ротор генератора и корзину сцепления, расположенные на шейках коленчатого вала, — эти операции описаны выше. Извлекаем из картера цепь привода ГРМ.
Затем следует удалить с коленчатого вала ведущую шестерню моторной передачи и втулку, играющую роль подшипника скольжения (67). Отворачиваем ключом два болта крепления стопорной пластины ведущей звездочки цепной передачи и снимаем звездочку с промежуточного вала коробки передач (68).

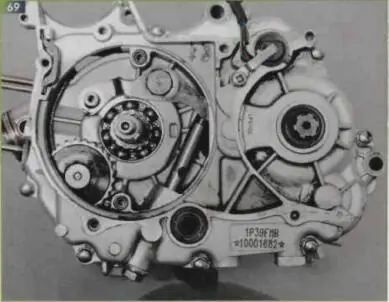

Отворачиваем трубчатым ключом семь болтов, стягивающих половины картера (69), и разъединяем половины (70).
Стык половин картера обычно уплотнен картонной прокладкой.

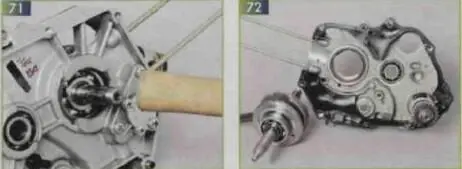

При выпрессовке коленчатого вала запрещается ударять по цапфам какими-либо металлическими предметами. Легкими ударами деревянной или резиновой киянки (или деревянной ручки молотка) по цапфе коленчатого вала (71) выпрессовываем вал вместе с подшипниками (72).
При необходимости подшипники коленчатого вала подлежат замене. Для их спрессовывания с цапф коленчатого вала применяется специальный съемник. При снятии и установке подшипников лучше воспользоваться техническим феном — нагретое внутреннее кольцо подшипника легче перемещается по цапфе коленчатого вала. Установку коленчатого вала в картер двигателя производим в обратной последовательности. Перед установкой подшипников коленчатого вала необходимо смазать моторным маслом дорожки качения.
При сборке желательно установить новую прокладку между половинами картера, если таковая предусмотрена конструкцией двигателя.
РАЗБОРКА И СБОРКА КОРОБКИ ПЕРЕДАЧ (***)
Разборка и сборка коробки передач производится для замены изношенных деталей. Предварительно необходимо демонтировать головку цилиндра, цилиндр, ротор генератора и корпус сцепления.

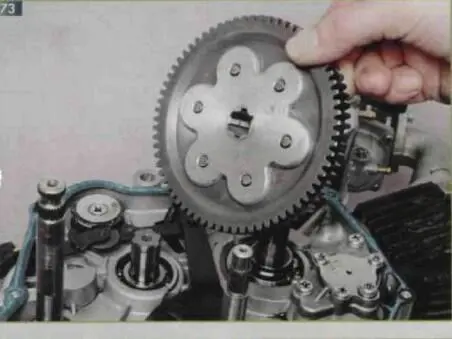

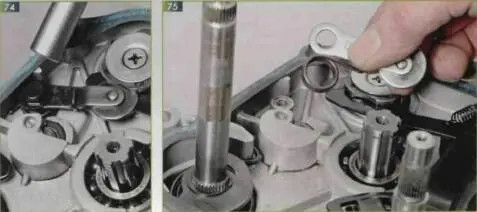

Отверткой с тонким лезвием снимаем стопорное пружинное кольцо с вторичного вала и затем ведомую шестерню моторной передачи (73). Чтобы удалить механизм переключения передач, отворачиваем с правой стороны двигателя болт фиксатора передач (74), удаляем фиксатор вместе с расположенной под ним пружиной (75).

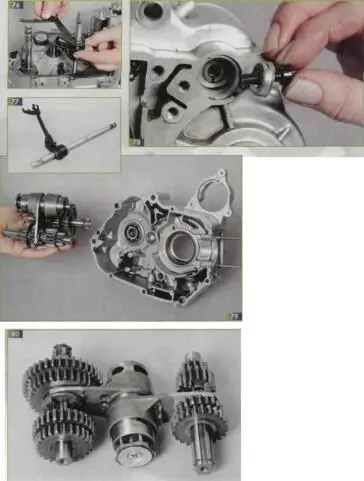

Извлекаем вал переключения передач в сборе со вспомогательной вилкой переключения передач (76,77).
Разъединяем половинки картера двигателя и демонтируем коленчатый вал (эта операция описана в предыдущем разделе), после чего открывается доступ к деталям коробки передач. Валы коробки передач вместе с шестернями остаются в левой половине картера.
Отворачиваем винт крепления датчика указателя скорости и извлекаем датчик. Шестигранным ключом отворачиваем винт барабана переключения передач. Под винтом расположены контактный элемент и шайба датчика указателя скорости (78). Извлекаем барабан вместе с вилками переключения, валами и шестернями коробки передач (79). При разъединении шестерен, валов и вилок важно не перепутать их местами (80).
