Ремонт четырехтактного двигателя

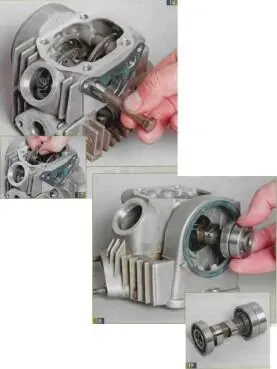

Заворачиваем по очереди в оси коромысел вспомогательный болт с резьбой М8 и извлекаем оси за головку болта (16).

Затем аккуратно вынимаем коромысла (17).

Коромысла и оси впускного и выпускного клапанов одинаковы, поэтому следует пометить их, чтобы не перепутать при сборке.

Легкими ударами выпрессовываем распределительный вал вместе с подшипниками (18).

Осматриваем кулачки вала для оценки их износа. При необходимости заменяем распределительный вал вместе с подшипниками (19).

При установке головки цилиндра на место наибольшую трудность представляет установка цепи и звездочки привода ГРМ. Если звездочка из цепи не извлекалась, протаскиваем ее при помощи проволоки через полость в головке и устанавливаем на посадочное место распределительного вала. Отверстия в звездочке и валу совмещаются только в одном (требуемом) положении.

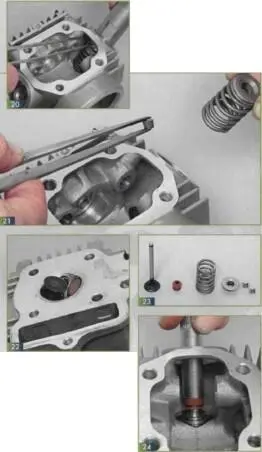

Эту операцию проводят в случае потери герметичности клапанов, для замены масло-съемных колпачков или клапанов. Для сжатия пружины клапана используем специальное приспособление (20).

Сжав пружину, извлекаем пинцетом сухарики и затем тарелку клапана, пружину и нижнюю опору пружины (21)

Затем аккуратно извлекаем из головки цилиндра сам клапан (22).

Детали фиксации впускного и выпускного клапанов одинаковы, однако их при сборке желательно не перепутать (23).

Сборка головки цилиндра производится в обратном порядке.

Эту работу производят в случае износа или повреждения маспосъемных колпачков. Признаком служит дымление двигателя и повышенный расход масла.

Для замены маслосъемных колпачков аккуратно поддеваем их отверткой и снимаем со стержня клапана. Осматриваем каждый клапан: если его стержень имеет следы износа, клапан следует заменить. При установке новых колпачков следует использовать специальную оправку. Колпачок должен устанавливаться с легким натягом (24).

Притирку клапанов производят в случае прорыва газов между рабочей кромкой клапана и седлом клапана, а также после замены клапанов. Для проверки герметичности соединения головку цилиндра располагаем по очереди вверх впускным и выпускным каналом и заливаем в канал керосин. Если появляются потеки жидкости со стороны камеры сгорания, то клапаны нуждаются в притирке.

Тщательно очищаем головку цилиндра, седла и клапаны от нагара. Наносим равномерно на рабочую поверхность тарелки клапана немного притирочной пасты. Вставляем клапан в направляющую втулку, на стержень клапана со стороны пружины надеваем резиновый шланг длиной около 100 мм. Зажимаем шланг между ладонями. Перемещая ладони одну относительно другой, вращаем через шланг стержень клапана в разные стороны. Периодически следует приподнимать клапан вверх и опускать на место. Притирка каждого клапана занимает 10–20 минут. После ее завершения очищаем от притирочной пасты клапан и его седло. Для вращения клапана вместо шланга можно также использовать различные приспособления с присосками, которые присасываются к тарелке клапана со стороны камеры сгорания.

Устанавливаем на место пружину клапана и тарелку пружины, затем при помощи специального приспособления сжимаем пружину и вставляем в тарелку два сухарика. Удаляем приспособление и проверяем клапан на герметичность.

Снимаем головку цилиндра, как описано выше, и прокладку под ней. Выворачиваем болт, служащий осью успокоителя цепи (25).

Извлекаем резиновый ролик успокоителя. Цилиндр вместе с головкой притягивается к картеру двигателя четырьмя гайками через шпильки, а также одним болтом непосредственно к картеру двигателя с левой стороны. Откручиваем ключом этот болт (26).
