Ремонт четырехтактного двигателя

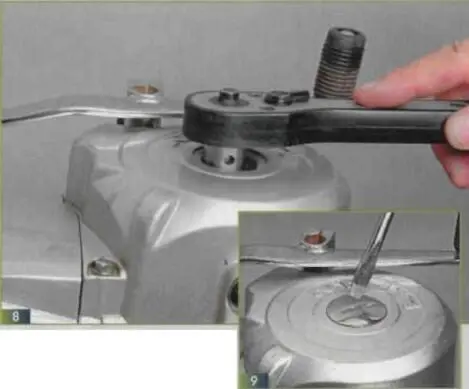

Отворачиваем резьбовую пробку (лючок) на левой крышке генератора (9).

Проворачиваем коленчатый вал до тех пор, пока метки привода ГРМ на головке и звездочке не совместятся. В этом положении, если взяться рукой за концы коромысел, можно ощутить их небольшой свободный ход.

Точно установить величину зазоров /можно при помощи плоских щупов. Вставляем по очереди щупы различной толщины (изгибая их на 90°) в зазор между торцом клапана и регулировочным винтом привода ГРМ, расположенным на коромысле (1 0).

Зазор считается равным толщине щупа, вошедшего с небольшим усилием (при этом щуп следующего, большего размера, в щель не проходит). Величина зазора должна составлять 0,05 мм для впускного и выпускного клапанов на холодном двигателе.

В случае отклонения фактической величины зазора более, чем на 0,01 мм, ее следует регулировать. Для этого, удерживая квадратную головку винта специальным ключом «на 3,5» или пассатижами, отворачиваем контргайку накидным ключом «на 9» (11).

Поворачивая винт, добиваемся нужного зазора между торцом клапана и регулировочным винтом привода ГРМ. После заворачивания контргайки вновь проверяем щупом величину зазора.

Сборку производим в обратной последовательности. Гайки крепления головки цилиндра затягиваем равномерно, крест-накрест, за 2–3 прохода. Контроль окончательного усилия затяжки производим динамометрическим ключом. Моменты затяжки гаек крепления головки и цилиндра составляют у 50-кубовых двигателей 10–14 Н-м. Конкретное значение указывается в Руководствах по ремонту.

Эту операцию проводят для очистки камеры сгорания от нагара при появлении детонации или для замены и последующей притирки клапанов.

Головка цилиндров крепится на шпильках четырьмя гайками, которые находятся снаружи крышки цилиндра, а также привинчивается одним болтом непосредственно к цилиндру с левой стороны. Откручиваем четыре гайки на шпильках, как описано в разделе «Регулировка клапанных зазоров».

Удерживая коленчатый вал от проворота ключом, вставленным в лючок в крышке генератора, головкой «на 9» отворачиваем три болта крепления звездочки ГРМ к распределительному валу.

Поддеваем тонкой отверткой звездочку цепного привода ГРМ и сдвигаем вместе с цепью с посадочного места на распределительном вале (12).

Если не планируется замена цепи или дальнейшая разборка двигателя, для ускорения сборочных работ удобно зафиксировать цепь мягкой проволокой на звездочке. Тогда при сборке не придется тратить время на совмещение меток.

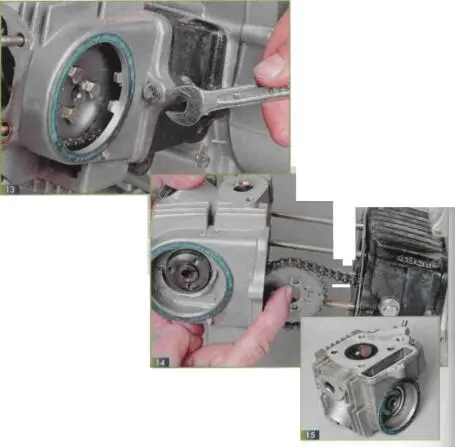

Отворачиваем ключом один болт крепления головки цилиндра к цилиндру (13).

Обстукиваем головку цилиндра деревянной или резиновой киянкой и сдвигаем по шпилькам, как по направляющим. Стык головки и цилиндра уплотнен металлоасбестовой прокладкой. Отделять головку следует осторожно, чтобы не повредить прокладку (14).

Прокладка имеет заформованное резиновое кольцо. При повреждении кольца, а также после нескольких снятий головки, чтобы не допустить течи масла, прокладку следует заменить.

С левой стороны цилиндра расположен болт, служащий осью роликового успокоителя цепи. При снятии головки цилиндра выворачивать этот болт нет необходимости.

Промываем головку цилиндра в бензине или очистителе двигателя, обращая внимание на камеру сгорания (15).

При обнаружении на ее поверхности нагара, удаляем его с помощью специального очистителя. Возможна очистка механическим способом — скребком, изготовленным из тонкой стали или проволочной щеткой (лучше перед этим оставить на полчаса в камере сгорания тряпку, смоченную ацетоном). При удалении нагара следует соблюдать требования техники безопасности.

Чтобы извлечь оси коромысел, устанавливаем распределительный вал в положение, соответствующее ВМТ конца такта сжатия. Если вал находится в другом положении, когда клапан (клапаны) поджаты, монтируем на место звездочку привода ГРМ и фиксируем ее хотя бы одним болтом. Поворачивая звездочку за зубья при помощи отвертки, устанавливаем по меткам нужное положение.
