Ремонт четырехтактного двигателя

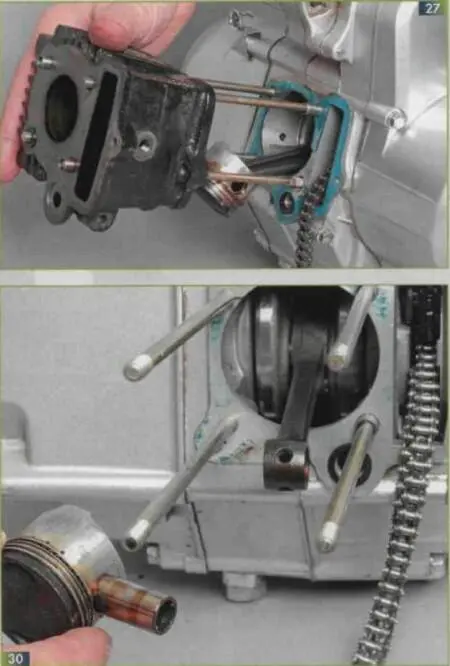

Обстукиваем цилиндр деревянной или резиновой киянкой и сдвигаем его по шпилькам, как по направляющим (27).

Стык цилиндра и картера уплотнен картонной прокладкой, которую при установке цилиндра следует заменить.

Цилиндр точно устанавливается относительно картера при помощи двух центрирующих втулок, соосных со шпильками. Если эти втулки снялись вместе с цилиндром, их следует извлечь и установить на свои места в картере.

Для замены поршневых колец снятие поршня не требуется. Поршень и поршневые кольца также можно не снимать, если двигатель разбирается для ремонта коробки передач или замены цепи ГРМ, подшипников коленчатого вала, масляного насоса.

Поршень «четырехтактника» имеет три кольца: два компрессионных и одно маслосъемное. Для снятия колец аккуратно разводим двумя пальцами разных рук их концы и снимаем по очереди. Удобнее снимать кольца при помощи трех тонких пластинок, предварительно заведенных под кольца. Пластины следует развести по окружности примерно на 120° друг от друга. После этого кольца легко снимутся.

Извлекаем из бобышек поршня с помощью шила конец стопорного кольца (28).

Затем пассатижами-утконосами вынимаем кольцо целиком (29).

Для извлечения поршневого пальца используем винтовое приспособление, а затем снимаем поршень целиком (30).

Перед обратной установкой поршня вставляем с помощью шила в его бобышку одно стопорное кольцо. Ориентируем поршень так, чтобы проточки под клапаны в головке поршня соответствовали расположению клапанов (большая проточка — под впускной клапан).

Совмещаем отверстия поршня и шатуна, вдвигаем легкими ударами до упора поршневой палец (предварительно смазав его маслом), после чего вставляем второе стопорное кольцо.

С помощью тонких пластинок надеваем поршневые кольца, причем вначале нужно надеть маслосъемное кольцо на нижнюю канавку поршня, затем широкое компрессионное на среднюю канавку и в последнюю очередь узкое компрессионное кольцо на верхнюю канавку. Перед установкой цилиндра смазываем его зеркало моторным маслом.

При сборке перед установкой новой прокладки цилиндра удаляем шабером или ножом остатки старой прокладки. Перед установкой цилиндра поворачиваем поршневые кольца в канавках поршня так, чтобы их разрезы были ориентированы в разные стороны. Протаскиваем цепь привода ГРМ вместе со звездочкой при помощи проволоки через полость в цилиндре. Устанавливаем на место резиновый ролик успокоителя и вворачиваем болт, служащий его осью.

Придерживая одной рукой поршень от опускания, другой осаживаем цилиндр по шпилькам, слегка покачивая его из стороны в сторону. При этом конусная фаска в нижней части цилиндра должна сжать кольца. Если ощущается сопротивление движению поршня, ни в коем случае нельзя прикладывать силу, надо снять цилиндр и устранить причину сопротивления.

Операцию проводят для замены цепи привода ГРМ, замены подшипников коленчатого вала или самого вала, замены деталей коробки передач. Для разборки необходимы специальные приспособления (съемники), работа без них приведет к поломке деталей.

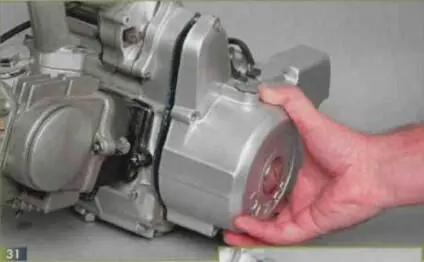

Перед снятием крышки генератора удаляем рычаг переключения передач, отворачиваем четыре болта крепления крышки (модификации двигателя без электростартера имеют три болта). Обстукиваем крышку через деревянный брусок и отделяем ее (не повредите картонную прокладку, обычно прокладка остается на картере) (31).

Удаляем крышку вместе с расположенными в ней обмотками генератора (32).

Отворачиваем гайку крепления ротора генератора, при этом удерживая коленчатый вал от проворачивания посредством приспособления (это удобно делать вдвоем) (33).

Удаляем гайку и расположенную под ней подкладную шайбу. Наворачиваем на ступицу ротора винтовой съемник (34) и спрессовываем с конической шейки коленчатого вала ротор генератора (35).
