В вертолетах ранних разработок почти все приборы, отражающие информацию о работе двигателя, получали данные в аналоговом виде. Измерение давления масла, топлива, измерение температуры и даже управление автопилотом – все было аналоговым. Теперь мы живем в более быстром «цифровом» мире, который располагает новыми возможностями для оснащения кабины вертолета. Информация передается на приборы через легкую проводку в цифровом формате (а не через подведенные к ним трубки с жидкостью). Это позволяет компьютерным схемам дешифровать данные и выдавать возможные решения (по сути дела – выбирать из заранее запрограммированных вариантов) гораздо быстрее, чем это может сделать сам пилот. На всех современных летательных аппаратах сегодня установлены многофункциональные графические дисплеи, на которые выводится информация о двигателе, управляемом с помощью системы FADEC [full authority digital electronic control – полностью цифровое электронное управление). Буква D в сокращении FADEC означает «цифровое».

Эти дисплеи заменяют старые «котелки», экономя значительную часть площади панели. Панель становится меньше и ниже, увеличивая пилоту обзор. Интегрированный дисплей, отображающий параметры работы двигателя, на фирмах Bell, MD Helicopters, Sikorsky получил название интегрированной приборной дисплейной системы (IDS – integrated instrument display system). На фирме Eurocopter принято другое название – многофункциональный дисплей отображения работы двигателя и аппарата (VEMD – vehicle amp; engine multifunction display). Функции этих дисплеев состоят в отслеживании и отображении множества параметров, включающих количество стартов, полетное время, превышение параметрами установленных значений, а также предупреждающих сигналов и сигналов о неправильном функционировании каких-либо систем.

Цветные, программно управляемые экраны дисплеев могут динамично изменять цвет при достижении какими-либо параметрами предельных значений. В вертолете MD-902 Explorer изображение на экране дополнительно упрощается: отображаются только показания крутящего момента, температуры и количества топлива. Остальные параметры не визуализируются до тех пор, пока не выходят из нормы. Обычно имеются также резервные экраны, дублирующие отображение отдельных параметров.

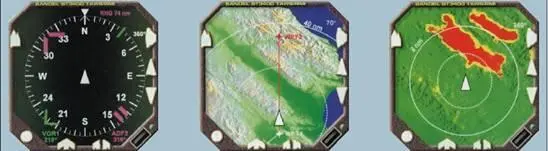

Индикатор ST3400 TAWS/RMI производства компании Sandel

В восьмидесятые годы на смену механическим пилотажно-навигационным приборам пришли электронные (EFIC – electronic flight instrumentation system), такие, как авиагоризонт (artificial horizon), авиакомпас {flight director) и индикатор горизонтального положения (HSI – horizontal situation indicator). Обычно они размещались там же, где и приборы, на смену которым они пришли, и первоначально исполнялись в раздельных корпусах со стеклянной лицевой панелью. Постепенно электронные приборы начали «осваивать» новые., дополнительные функции: определение положения на линии курса, определение данных об облачности и грозовой обстановке, получение рекомендаций по движению, а также информации о контрольных точках по маршруту, вплоть до отображения на дисплее курса захода на посадку и зоны ожидания посадки.

Сейчас эти устройства, обладающие широкими возможностями, наряду со стандартными данными, могут отображать информацию о тестировании оборудования, рекомендованную траекторию посадки, подвижные карты. Дисплеи на приборной панели увеличились в размере, превратившись в многофункциональные дисплеи (MFD – multi-function displays; далее будем использовать устоявшуюся аббревиатуру МФИ – многофункциональный индикатор) с большими экранами. На них самая различная информация может быть отобрана и представлена более наглядно, чем это делалось ранее, в «эпоху» старых механических блоков. Примером такой гибкости системы репрезентации информации может быть система нескольких полетных приборов и приборов, отражающих работу двигателя, на вертолете S-92. Первоначально данные выводились в виде вертикальной электронной шкалы, но по предложениям заказчика и пилотов-испытателей разработчики вернулись к более привычной, традиционной круговой шкале отображения информации. Все это стало возможно сделать с помощью программного обеспечения.

Одновременно с увеличением экранов мониторов персональных компьютеров становятся все больше и больше экраны МФИ. Вертолет S-92 будет иметь пять МФИ 6x8" (150x200 мм) производства компании Collins. Дисплеи отображают практически все полетные, двигательные, навигационные, метеорологические данные, связь, а также карты и специфическую информацию, касающуюся выполнения конкретных заданий. Формат и содержание отображаемой информации каждого МФИ может выбрать экипаж. Фирма Collins в настоящее время разработала МФИ размером 10x12" (250x300 мм) для своих новых приборных досок AFD-5520. Дисплей может быть установлен как вертикально, так и горизонтально.
