С. Иванов - В-29 Superfortress

Часть вспомогательных устройств монтировалось к задним стенкам турбонаддувов. Среди устройств находились тахометр, два магнето, водяная помпа, вакуумная помпа, стартер и два генератора. Все вспомогательные устройства отбирали мощность у коленчатого вала через зубчатую передачу.

Двигатель R-3350 имел тот же диаметр. что и стандартный 9-цилиндровый двигатель «Райт-Циклон R-1820» – 55,78 дюймов (1.42 м). Длина двигателя 1,93 м. Сухая масса 1200 кг.

Кожух двигателя состоял из неподвижной части и десяти открывающихся клапанов, регулирующих охлаждение. У первых самолетов замена свечей требовала демонтажа винта, переднего кольца кожуха и клапанов. Позднее на кожухе появились сервисные люки, облегчающие эксплуатацию двигателя. В каждой гондоле имелся электродвигатель. управлявший положением клапанов.

В каждой гондоле имелся воздухозаборник системы охлаждения турбонаддувов, маслорадиатора и промежуточных радиаторов сжатого воздуха. Этот воздухозаборник находился в нижней части мотогондолы. Это позволило отказаться от расположения воздухозаборников на передней кромке крыла, как это имело место на В-17.

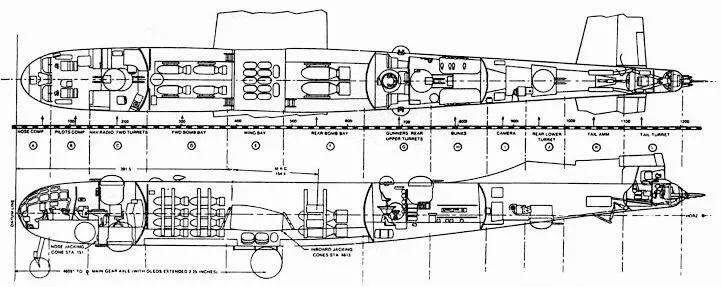

Компоновка В-29

Прототипы ХВ-29 и предсерийные YB-29 оснащались трехлопастнымн винтами «Гамильтон Стандард Хайдрометик» диаметром 17 футов (5.18 м). Серийные В-29 оснащались четырехлопастными винтами «Гамильтон Стандард» диаметром 16 футов 7 дюймов (5,05 м) с возможностью изменять шаг в широком диапазоне вплоть до режима авторотации. Винты вращались достаточно медленно, чтобы их законцовки не разгонялись быстрее скорости звука. Для этого двигатель агрегатировался с понижающей передачей (20:7). Это увеличивало надежность винта и снижало его шумность. Самолеты оснащались системой борьбы с обледенением лопастей винта, использовавшей изопропиловый спирт. Некоторые В-29 и В-29В получили винты «Кертисс Электрик» с электрическим приводом системы изменения шага. Эти винты могли работать в режиме реверса, что сокращало пробег самолета. Все четыре винта изменяли шаг синхронно с помощью общего для всех регулятора.

В фюзеляже самолета имелись три гермокабины: передняя, задняя и хвостовая. Переднюю и заднюю кабины соединял тоннель длиной 10,06 м (33 фута) и диаметром 86.36 м (34 дюйма). Тоннель проходил вдоль потолка бомбовых отсеков и позволял членам экипажа перемещаться из одной кабины в другую. Экипаж самолета состоял из 10-14 человек. Стандартный экипаж из 10 человек состоял из следующих членов: 1-й пилот (командир экипажа), 2-й пилот, штурман, бомбардир, бортмеханик, радист и четверо бортстрелков. В передней гермокабине находились места обоих пилотов (первого слева, второго справа). За креслом первого пилота находилось кресло штурмана, развернутое в направлении полета. За креслом второго пилота стояло кресло бортмеханика, развернутое против направления полета. За креслом механика находилось кресло радиста. Кресло бомбардира находилось перед креслами пилотов и немного ниже их. Хорошо остекленный нос фюзеляжа открывал хороший обзор с мест пилотов и бомбардира.

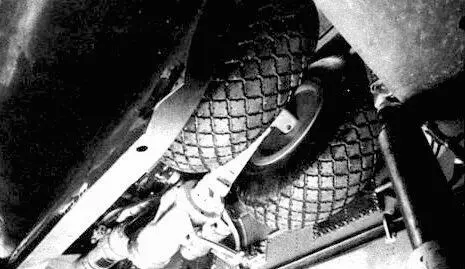

Носовая стойка шасси в выпущенном и убранном положениях.

В задней гермокабине находились места трех бортстрелков, оснащение системами дистанционного управления турелями. Прицельные приспособления выводились под прозрачные купола. Два купола находились по бортам, один в верхней части фюзеляжа. Рядом находились четыре лежака для отдыха членов экипажа во время полета. В задней кабине находилось и место возможного одиннадцатого члена экипажа – оператора радара.

Крохотная хвостовая кабина с местом хвостового стрелка находилась в крайней задней точке фюзеляжа. Все места членов экипажа имели защиту от пуль и осколков.

Использование гермокабин значительно упростило работу членам экипажей. Летчики не страдали от низкого давления. холода, сквозняков и шума. В кабине можно было спокойно общаться не напрягая голоса даже при работающих двигателях. Давление в кабинах поддерживалось за счет работы наддувов внутренних двигателей. В результате в кабинах на высотах до 30000 футов (9140 м) поддерживалось давление как на высоте 10000 футов (3050 м). Инструкции предусматривали. что на подлете к цели следовало сбрасывать давление в гермокабинах. Это делалось для того, чтобы кабину не разорвало при случайном попадании снаряда или пули.
