С. Иванов - В-29 Superfortress

Большинство В-29 имели центроплан, состоявший из двух половин. Крылья самолетов В-29А, собиравшихся на заводе «Боинг» в Рентоне, имели центроплан из одной детали, этот центроплан полностью помешался внутри фюзеляжа. Технологически крыло самолетов из Рентона состояло из 7 частей.

Самолет оборудовался большими щелевыми закрылками типа Флауэр-Запп, установленными вдоль задней кромки. Закрылки проходили вдоль всей длины консолей от фюзеляжа до элерона. Закрылки имели металлическую обшивку. В максимально выпущенном состоянии они увеличивали площадь крыла на 19%. Закрылки выпускались так. что лишь незначительно нарушали обдув крыла набегающим потоком воздуха. При взлете закрылки выпускались на 25 гр. При посадке закрылки выпускались до упора. В результате огромный В-29 имел такую же посадочную скорость, что и гораздо его меньший В-17 – всего 160 км/ч. Элероны обтянуты матерней, уравновешенные статически и динамически, оснащены триммерах и клапанами.

Общая масса крыльев примерно 9980 кг. площадь крыльев 1615 м2.

Фюзеляж в сечении круглый с работающей обшивкой, состоял из пяти частей. Круглое сечение фюзеляжу придали, чтобы обеспечить максимальную механическую прочность (нужной для г ермокабин) и минимальное аэродинамическое сопротивление. Конструкция фюзеляжа состояла из стрингеров, шпангоутов, вспомогательных шпангоутов, усиливающих вставок и работающей обшивки, листы которой накладывались встык. Обшивка крепилась к несущим элементам фюзеляжа. При этом использовались в основном заклепки с потайными головками. Обычные заклепки с выпуклыми головками стояли только в районе пулеметных турелей, где была необходима дополнительная прочность для защиты от воздействия пороховых газов. Внутри фюзеляжа находились три гермокабины для экипажа: передняя, задняя и хвостовая.

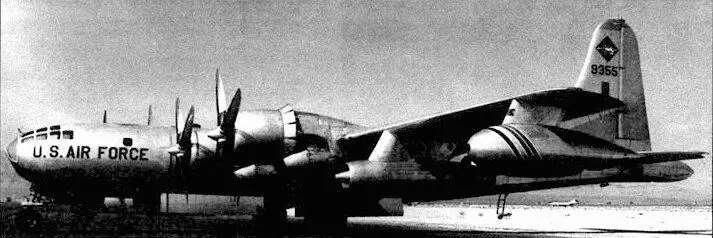

KB-50J с тремя заправочными бензопроводами. Один установлен в хвостовой части фюзеляжа, два других на концах крыльев. KB- 50J появились на вооружении командования тактической авиации в 1958 году.

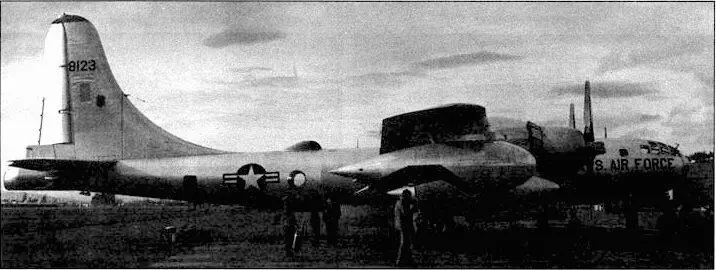

KB-50J «Miss Bea» из 421-й заправочной эскадрильи. 1964 год. Многие KB-50J имели дополнительные двигатели «Дженерал Электрик J47», которые позволяли увеличить скорость и потолок самолета, что облегчало взаимодействие с реактивными истребителями.

Военно-транспортный С-97А над Перл-Харбором, начало 50-х годов. С-97А/KC-97А использовали крылья, хвост и двигатели от В-50. Всего фирма «Боинг» построит 888 самолетов С-97/КC-97.

Кабина пилота В-29

Хвостовое оперение свободнонесущее, классическое, как на В-17E/F/G. Стабилизаторы с несущей обшивкой, лонжеронами и нервюрами. Рули высоты и направления обшиты материей, оснащены триммерами.

Шасси трехстоечное, убирающееся в полете. Две главные стойки шасси имели два гидропневматических амортизатора и несли по два колеса. Передняя стойка шасси, также с двумя колесами, оборудовалась единственным гидропневматическим амортизатором. Кроме того, в хвостовой части фюзеляжа имелся убирающийся в полете костыль, который защищал заднюю нижнюю турель от повреждений при неудачном заходе на посадку. Колеса с 16-слойной камерой диаметром 56 дюймов (142.24 см). Камеры колеса протектированные. Колеса были унифицированы с колесами самолетов В-17 и В-24, но у тех самолетов на каждой стойке было по одному колесу, а не по два. В нормальных условиях колесо выдерживало 100-150 циклов взлет-посадка. Шины передних колес 10-слойные диаметром 36 дюймов (91.44 см).

Все стойки шасси убирались в полете с помощью электромоторов. Уборка шасси занимала примерно I минуту. Передняя стойка укладывалась назад. В полу передней гермокабины имелось небольшое застекленное окошко, позволявшее пилотам визуально наблюдать положение носовой стойки. Главные стойки шасси убирались вверх и вперед. Их ниши находились во внутренних мотогондолах. У самолетов серий B-29-15-BN. В-29- 30-ВА и В-29-20-МО имелся дополнительный ручной привод системы уборки шасси. Тормозная система имела гидравлический привод.

Уменьшенный вариант шасси от В-29 испытывался на самолете «Дуглас А-20 Хейвок». Испытания, проходившие на аэродроме Райт-Филд, показали, что шасси позволяют самолету сесть даже в случае разрыва в одной из камер.
