С. Иванов - Ил-4

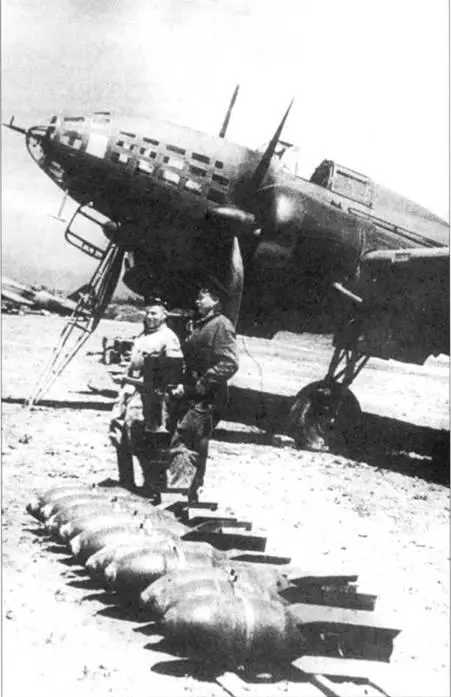

Десять соток выложены в линию перед подвеской в бомбоотсек Ил-4. Выхлопной патрубок двигателя – длинный, приспособленный под монтаж пламегасителя ГАМ-9.

ФАБ-100

ФАБ-250

ФАБ-500

ФАБ-1000

500-кг кассетная зажигательная авиабомба РРАБ-3

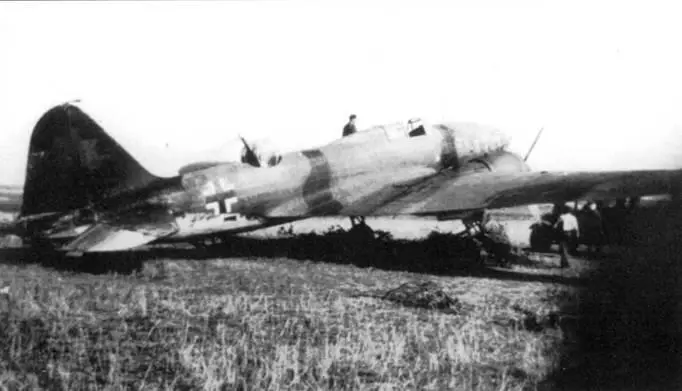

Немцы захватили несколько самолетов ДБ-3Ф на аэродромах в западных районах Советского Союза. Этот самолет камуфлирован черными полосами поверх оливково-зеленой окраски, низ – светло-голубой. Красная звезда на вертикальном оперении не закрашена. Кресты на борту фюзеляжа нанесены, но свастики нет.

В начале войны в руки немцев попало несколько неисправных самолетов ДБ-3Ф. Самолеты были брошены отступающими советскими войсками на аэродромах. Самолеты предварительно выводились из строя, но не всегда успешно. Немцы сумели отремонтировать кое-что из попавшей в их руки матчасти.

Благодаря финнам, немцы успели ознакомиться с ДБ-3 до начала операции «Барбаросса». Финны предоставили немцам для изучения и оценочных испытаний трофейный ДБ-3М (VP-13) 12 мая 1941 г. До середины сентября 1941 г. самолет проходил испытания в Рехлине, затем немцы вернули его финнам.

Компоненты неисправных ДБ-3Ф также были доставлены в Германию, в Берлин-Адлерсхоф, для изучения специалистами DVL, германского авиационного исследовательского института. Процесс изучения не прерывался всю войну, так как немцы постоянно находили что-нибудь новое на сбитых или захваченных Ил-4.

Единственный ДБ-3Ф использовался для летных испытаний. Немцев не особенно заинтересовал самолет с низкими летными характеристиками и массой конструктивных недостатков. Этот самолет никогда не использовался для проведения боевых операций в составе секретного KG-200, эксплуатировавшего трофейную технику - бомбардировщики В-17 и В-24.

Финны закупили четыре бомбардировщика Ил-4 у немцев 2 октября 1942 г. Самолеты были переданы финской стороне в Брянске 13 октября 1942 г. Бомбардировщики временно, для перелета в Финляндию, перекрасили в желтый цвет RLM-04. Все четыре ДБ-3Ф несли опознавательные знаки люфтваффе, кресты были разного размера на разных самолетах, а свастики не имели белой окантовки. Финские регистрационные номера DF-22 - DF-25 были нанесены на Stammkennzeichen.

Stammkennzeichen - обычно четырехзначным код - всегда наносились на германские самолеты на период перелетов, когда самолеты не были приписаны к какому-нибудь боевому подразделению.

Один из этих ДБ-3Ф (DF-22) разбился на подходе к аэродрому Сычинская 14 октября, отказал двигатель М-88. Три оставшихся добрались до страны Суоми 21 октября.

Самолеты DF-24 и DF-25 представляли собой ДБ-3Ф ранней постройки с коническим капотами двигателей. Обычно самолеты с коническими капотами комплектовались короткими воздуховодами карбюраторов, но на этих самолетах воздуховоды были удлинены еще до того, как машины попали к финнам. В ходе перелета DF-24 лишился створок ниш основных опор шасси. Новые ниши поставили уже в Финляндии.

Тот же самолет. Добавилась полоса желтого цвета вокруг фюзеляжа. Самолет использовался для поведения оценочных летных испытаний в Рехлине. Результаты испытаний помогли немцам выработать тактические приемы борьбы с ДБ-3Ф/Ил-4.

Советский Ил-4 короткий воздухозаборник

Финский Ил-4 длинный воздухозаборник

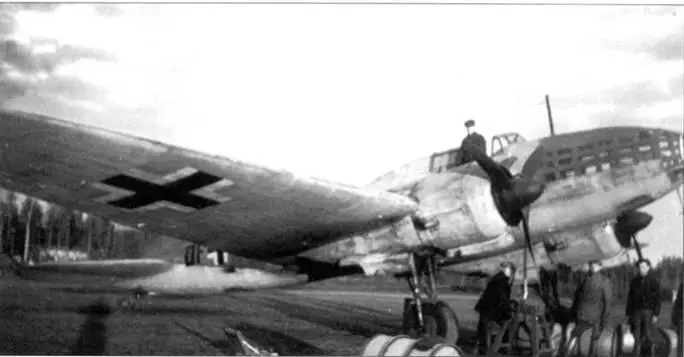

Немецкие специалисты готовят Ил-4 (DF-23) к перелету из Брянска в Финляндию. Верхние поверхности самолета перекрашены в жатый цвет, нанесены опознавательные знаки люфтваффе DF-23 – единственный финский Ил-4 уцелевший к моменту окончания войны.
