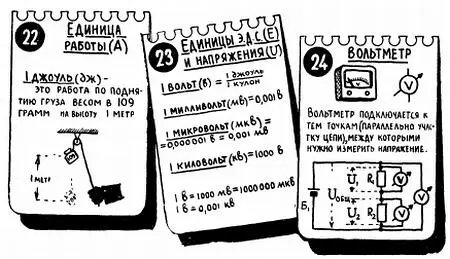

От чего же зависит та полезная работа, которая может выполняться в электрической цепи? Прежде всего она зависит от способности источника тока двигать заряды. Так, например, чем сильнее отрицательный электрод гальванического элемента «выталкивает» электроны и чем сильнее они «притягиваются» положительным электродом, тем большую работу смогут выполнить эти электроны, двигаясь по электрической цепи. Эта способность источника «выталкивать» и «притягивать» заряды, то есть его способность выполнять работу, перемещая по цепи определенный электрический заряд, характеризуется величиной электродвижущей силы (часто пишется сокращенно — э. д. с., или обозначается буквой Е ), единицей измерения которой (лист 23) является вольт (в). Более мелкими единицами являются милливольт ( мв ) и микровольт ( мкв ), а более крупной единицей — киловольт ( кв ).

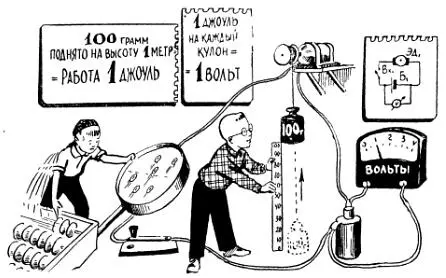

Если при перемещении заряда в один кулон (например, 6 280 000 000 000 000 000 электронов) источник тока выполнит работу в 1 дж (подъем груза в 100 г на высоту 1 м), то такой источник обладает работоспособностью, а говоря официально, — электродвижущей силой, в 1 в (рис. 9).

Рис. 9. Величина электродвижущей силы (э.д.с.) характеризует способность источника электрической энергии совершать работу при перемещении зарядов.

Величину э.д.с. можно измерить специальным прибором — вольтметром, который подключается к выходу источника тока, то есть между его зажимами [4] Выходными зажимами источника тока называют зажимы, гнезда, металлические лепестки или, наконец, просто провода, к которым подключается внешняя цепь. . При этом по электрической цепи вольтметра течет ток. В зависимости от работы, выполняемой зарядами, отклоняется стрелка вольтметра. По шкале прибора, размеченной в вольтах, стрелка показывает э. д. с. источника (лист 24). Вольтметр обычно конструируют так, чтобы при измерениях он потреблял от источника тока как можно меньше энергии.

Теперь, когда мы уже знаем, что такое заряд, сопротивление, ток и электродвижущая сила и какими единицами они измеряются, можно познакомиться с основными соотношениями в электрических цепях, с основными законами электротехники.

Первый и, пожалуй, самый важный из них — это закон Ома. Им приходится руководствоваться при рассмотрении всех без исключения цепей электро- и радиоаппаратуры. Недаром у радиолюбителей в отношении закона Ома существует такая суровая поговорка: «Не знаешь закон Ома — сиди дома!»

Давайте вернемся к нашему «подопытному» карманному фонарику (рис. 6). От чего зависят основные характеристики этой электрической цепи: э. д. с., сопротивление и ток? Очевидно, э. д. с. зависит от активности химических реакций в батарейке, а сопротивление нити лампочки — от ее материала, длины, диаметра и температуры. А от чего же зависит ток в цепи? Попробуем разобраться.

Источником тока является батарея — именно она заставляет электроны двигаться по цепи. Сама же электрическая цепь, и особенно лампочка, обладая определенным сопротивлением, в какой-то степени препятствует движению электронов. Чем больше э. дс. ( Е ) батареи, тем большей работоспособностью будет обладать каждый движущийся заряд, тем легче он преодолеет все препятствия и быстрее пройдет по цепи. А чем быстрее движутся заряды, тем большее их количество проходит через любую точку цепи, тем, следовательно, больше ток ( I ).

Совершенно иначе влияет на ток сопротивление цепи. Чем больше сопротивление лампочки ( R ). тем труднее двигаться зарядам, тем меньше их скорость, а следовательно, тем меньше и ток.

Таким образом, величина тока в цепи зависит от электродвижущей силы Е и сопротивления R . С увеличением э.д.с. ток растет, а с увеличением сопротивления уменьшается. Эта зависимость, называемая законом Ома для всей цепи (лист 25), может быть выражена очень простой формулой:

Возле условных обозначений тока, э. д. с. и сопротивления в скобках указаны те единицы измерения, при которых расчеты по приведенной формуле дадут верный результат. Если же хоть одна из величин дана в других единицах, то необходимо пересчитать значения остальных величин. При этом удобно пользоваться таблицей, приведенной на листке 27.
