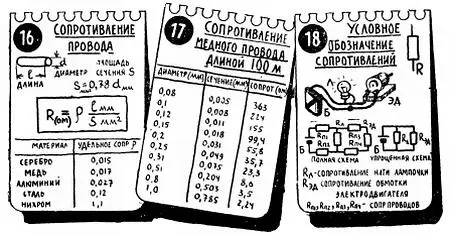

В ряде случаев для отдельных элементов электрической цепи достаточно знать только их сопротивление — сопротивление нити лампочки, обмотки электродвигателя, соединительных проводов и т. п. В подобных случаях все эти элементы на схемах изображают в виде небольших прямоугольников, которые являются условными обозначениями любых сопротивлений (лист 18).

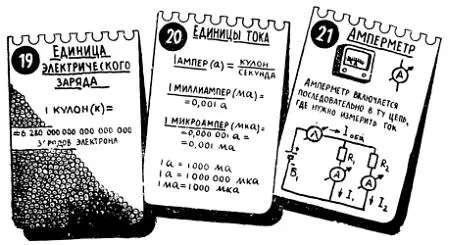

В качестве единицы электрического заряда (заряд обозначается буквой q ) можно было бы взять электрон, заряд которого при любых условиях остается неизменным. Однако заряд электрона очень мал, и на практике пользуются более крупной единицей — кулоном ( к ), который равен более чем шести квинтиллионам (квинтиллион — это миллиард миллиардов, единица с восемнадцатью нулями!) зарядам электрона (лист 19).

Электрический ток — это упорядоченное движение свободных зарядов по проводнику , и, чем более массовый характер носит это движение, тем сильнее ток. Величина тока (обозначается буквой I ) или, как иногда говорят, сила [3] Здесь слово «сила» имеет тот же смысл, что и в выражении «сильный дождь», то есть дождь, при котором на землю падает много воды. тока, измеряется в амперах ( а ) и более мелких единицах — миллиамперах ( ма ) и микроамперах ( мка ). Ток в проводнике равен 1 а в том случае, если через поперечное сечение этого проводника каждую секунду проходят частицы с общим зарядом 1 к, (например, 6 280 000 000 000 000 000 электронов (рис. 8, лист 20). Если же за одну секунду пройдет заряд, больший чем 1 к, или, наоборот, если 1 к пройдет за время, меньшее чем 1 сек, то значит, ток в цепи больше одного ампера. Для иллюстрации единиц измерения тока приведем следующие цифры: ток, который проходит по нити лампочки карманного фонаря, примерно равен 100–200 ма (0,1–0,2 а); ток в проводах, идущих от мощной электростанции, может достигать нескольких сотен и даже тысяч ампер; ток, который под действием радиоволн появляется в антенне приемника, обычно не превышает тысячных долей микроампера.

Для измерения величины тока существует специальный прибор — амперметр (миллиамперметр, микроамперметр). Прибор этот включают в электрическую цепь так, чтобы через него проходил весь ток, который нужно измерить. Амперметр как бы подсчитывает число проходящих через него зарядов, и стрелка прибора показывает величину тока в цепи. Чем сильнее ток, тем больше зарядов проходит через амперметр, тем дальше отклоняется его стрелка (лист 21).

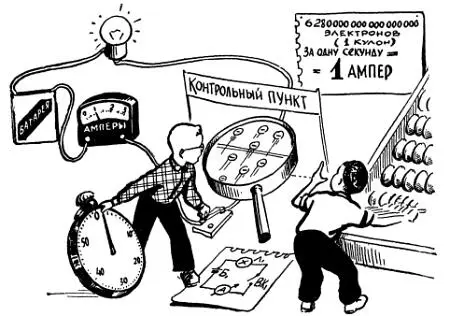

Рис. 8. Величина (сила) тока говорит о скорости и «массовости» движения электрических зарядов в цепи. Величина тока в проводнике равна 1 а, если за одну секунду через условное поперечное сечение этого проводника проходит заряд 1 кулон.

Заряд, ток, сопротивление — это пока все, чем мы можем характеризовать электрическую цепь. Большинство других характеристик связано с той работой, которую выполняют заряды, движущиеся по цепи.

Всякую работу можно приравнять к поднятию определенного груза на определенную высоту. Так, например, велосипедист, ехавший по шоссе в течение часа, выполнил работу, равносильную поднятию груза в 500 кг на высоту 5.и, а трактор за один час вспашки целины выполняет такую же работу, какую нужно было бы затратить на поднятие груза в 50 т на высоту 50 м.

Примерно такую же работу выполнит источник тепла, который доводит до кипения бочку воды. Единицей измерения работы является джоуль (дж), соответствующий поднятию груза около 100 г на высоту 1 м (лист 22). Поэтому, когда вы поднимаете со стола стакан молока и подносите его ко рту, то совершаете работу, примерно равную 1 дж. Работа в 1 дж сравнительно невелика. Так, например, для того чтобы в электрическом чайнике вскипятить 5–6 л воды, проходящий по нагревателю этого чайника ток выполняет работу около миллиона джоулей!

О возможностях того или иного человека выполнять физическую работу можно судить по его мускульной силе. Работоспособность двигателя внутреннего сгорания в основном зависит от числа цилиндров, их диаметра и степени сжатия горючей смеси в цилиндрах. Работу, которую может выполнить гидравлическая (водяная) турбина, определяется площадью ее лопаток и давлением воды на эти лопатки.
