В результате химических процессов в кислоте электроны будут непрерывно отбираться из медной пластинки и добавляться в цинковую то есть, пока кислота не потеряет своих свойств, медь будет сохранять положительный заряд, а цинк отрицательный, и все это время в проводнике будет электрический ток.

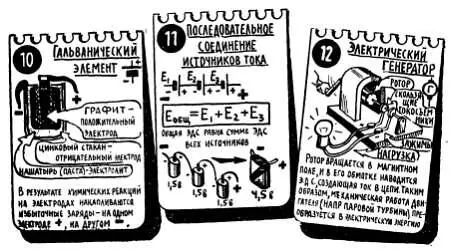

Этот процесс несколько напоминает круговорот воды в природе, когда влага падает на землю в виде дождя и снега и под действием солнечных лучей вновь поднимается в виде испарений. Химические источники тока находят довольно широкое применение на практике. В качестве примера можно привести автомобильный аккумулятор или батарейку карманного фонаря, состоящую из гальванических элементов (листы 10 и 11). Еще более широко распространены такие источники тока, как электрические генераторы. Необходимое накопление электрических зарядов происходит в них за счет использования механических сил, источником которых служат двигатели внутреннего сгорания и паровые или водяные турбины (лист 12).

Существуют устройства, в которых накопление зарядов осуществляется за счет световой, тепловой и атомной энергии. Мы не будем подробно разбирать работу различных электрических генераторов, а лучше вернемся к вопросу о том, как выполняют полезную работу электроны, движущиеся по проводнику. Для примера рассмотрим обычный карманный фонарик. В нем имеется электрическая цепь, состоящая из источника тока — батарейки, коротких соединительных проводов (их роль может выполнять металлический корпус фонаря или полоски белой жести), лампочки и простейшего выключателя.

Для всех элементов электротехнических и радиотехнических устройств: аккумуляторов, электродвигателей, переключателей, лампочек, радиоламп, громкоговорителей, соединительных проводов и т. п. (листы 10, 12, 13, 18, 21, 24, 37, 44, 45, 58, 60, 67, 68, 84, 92, 93, 94, 95, 103, 104, 116, 184–219), имеются условные обозначения, с помощью которых можно выполнить сравнительно простой рисунок — так называемую принципиальную схему. Схема даст полное представление об электрических цепях рассматриваемого устройства. На схеме часто делают сокращенные обозначения, которые указывают порядковый номер того или иного элемента цепи. Например, если в цепи имеются две лампочки, то на схеме они обозначаются Л 1 и Л 2 .

Примером простейшей схемы может служить изображенная на рисунке 6 схема карманного фонаря. Если замкнуть выключатель Вк 1 , то в цепи карманного фонаря появится ток и лампочка Л 1 засветится. Свечение лампочки объясняется тем, что ее нить оказывает большое сопротивление движущимся зарядам. Дело в том, что заряды не двигаются по Проводнику беспрепятственно: то и дело они ударяются о встречные атомы или сталкиваются между собой. Из-за всех этих ударов и столкновений часть энергии движущихся зарядов превращается в тепло, подобно тому как превращается в тепло часть энергии молота, ударившего по наковальне (рис. 6).

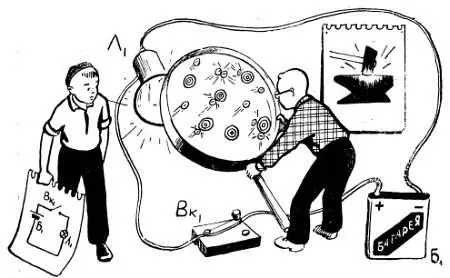

Рис. 6. Движущиеся в электрической цепи заряды ударяются о неподвижные атомы проводника, благодаря чему проводник, по которому течет ток, например нить лампочки, нагревается.

Способность какого-либо участка электрической цепи препятствовать движению зарядов называется электрическим сопротивлением. Сопротивление нити лампочки довольно велико, а диаметр этой нити очень мал. Поэтому нить отбирает у тока много энергии и в то же время плохо излучает тепло. Нагревшись до высокой температуры, нить лампочки начинает светиться. Таким образом и преобразуется энергия движущихся зарядов, то есть энергия электрического тока, в свет и тепло. Само собой разумеется, что сопротивление соединительных проводов должно быть как можно меньше, чтобы они не отбирали энергию у движущихся зарядов.

На первый взгляд может показаться странным, как это движущийся электрон, обладающий ничтожной массой, нагревает до высокой температуры нить лампочки или спираль электроплитки. Конечно, если бы речь шла об одном электроне, то эти сомнения были бы оправданы. Действительно, энергия одного электрона настолько мала, что ее не стоит и учитывать. Но ведь по нити лампочки или по спирали плитки одновременно движется очень много электронов. Настолько много, что их количество может выражаться числом, у которого после единицы стоят десятки нулей! И хоть мал работник — электрон, а с такой огромной армией уже не считаться нельзя — она может проделать весьма значительную работу.
