Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

R общ= R 1 + R 2

где R 1 — сопротивление первой лампочки, R 2 — второй, а R общ — их общее сопротивление. Формула эта не требует особых пояснений: включить две лампочки последовательно равносильно тому, что включить одну, у которой нить вдвое длиннее. Если каждая из двух лампочек имеет нить с сопротивлением 75 ом, то их общее сопротивление равно 150 ом.

Подключив обе лампочки к батарейке, вы убедитесь, что ни одна из них не светится полным светом. Объясняется это тем, что с увеличением сопротивления цепи ток в ней уменьшился и энергии электронов уже не хватает, чтобы полностью накалить нить. Однако мы соединяли две лампочки не для того, чтобы доказывать эту и без того очевидную истину. Собранная цепь должна помочь нам познакомиться с таким важным понятием, как напряжение. Прежде чем начинать это знакомство, нам нужно рассмотреть еще один вопрос — о направлении тока в цепи.

Разбирая процессы в сложных электротехнических и радиоаппаратах, очень удобно следить за прохождением тока, пользуясь принципиальной схемой. При этом часто бывает необходимо знать, какой конец того или иного элемента (например, лампочки или мотора) соединен с «плюсом» источника тока, а какой — с «минусом». В случае простых цепей для решения этого вопроса достаточно взглянуть на схему — и сразу видно, где «плюс», где «минус». В сложных цепях очень часто подобный вопрос приходится решать косвенным путем, исходя из того, в какую сторону двигаются заряды.

Так, например, если известно, что через лампочку электроны двигаются сверху вниз (по схеме), то можно сразу же сделать вывод, что нижний (по схеме) провод, идущий от лампочки, подключен к «плюсу», а верхний — к «минусу». Вывод этот основан на том, что электроны всегда двигаются от «минуса» к «плюсу». К такому же выводу мы пришли бы, если было бы известно, что по лампочке снизу вверх двигаются положительные заряды, так как направление их движения — от «плюса» к «минусу».

Для того чтобы не создавать лишнюю путаницу, особенно при рассмотрении больших схем, оказывается удобным ввести понятие об условном направлении тока и учитывать при этом движение одних каких-нибудь зарядов. Исторически получилось так, что за основное направление принято направление движения положительных зарядов. Потому при рассмотрении схем мы условно считаем, что ток во всех цепях представляет собой упорядоченное движение только положительных зарядов, направляющихся от «плюса» к «минусу», то есть от места, где их слишком много, к месту, где положительных зарядов не хватает (рис. 12, 13).

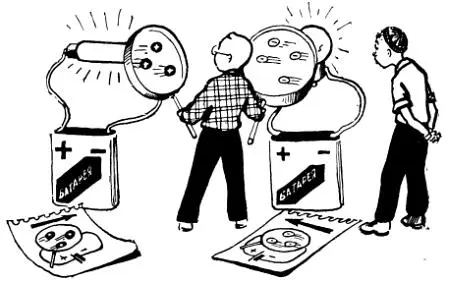

Рис. 12. Ток могут создавать как отрицательные заряды (например, свободные электроны), так и положительные заряды (например, свободные положительные ионы).

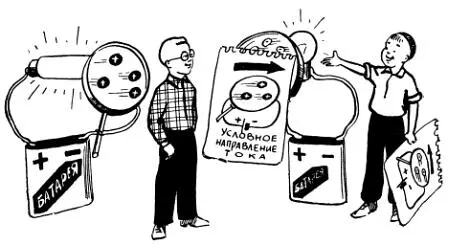

Рис. 13. Рассматривая электрические цепи и их схемы, для упрощения считают, что ток создают только положительные заряды, и принимают условное направление тока от «плюса» к «минусу».

Такая условность немного несправедлива, так как в большинстве случаев ток образуется электронами. Но от этой несправедливости никто не пострадает. Электроны будут по-прежнему двигаться своим путем, а все вопросы будут решаться с помощью условного тока, точно так же как они решались бы с учетом истинного направления движения электронов. Не все ли равно, как считать: что электроны в какой-нибудь цепи двигаются справа налево или что условный ток (то есть положительные заряды) двигается в этой цепи слева направо? Ведь и в том и в другом случае справа будет «минус», а слева «плюс»!

А если при разборе какой-нибудь схемы в соответствии с правилом: ток течет от «плюса» к «минусу», вас начнут смущать двигающиеся в обратном направлении электроны, то условно замените их положительными зарядами — и все ваши сомнения моментально рассеются.

А теперь вернемся к рассматриваемой нами цепи, в которую входят две соединенные последовательно лампочки Л 1 и Л 2 (рис. 11). Мы знаем, что величина э.д.с., выраженная в вольтах, показывает, какую работу источник тока может совершить (и совершит при подключенной цепи!), перемещая заряд, равный 1 к от одного своего электрода к другому. Электродвижущая сила нашей батарейки — 4,5 в, и это значит, что, перемещая по цепи каждый кулон зарядов, она выполняет работу 4,5 дж.
