В точечных диодах один из контактов с кристаллом осуществляется с помощью металлической иглы. Вблизи ее острия, упирающегося в кристалл, образуется очень небольшая микроскопическая зона р . В плоскостных диодах зона р имеет значительно большие размеры, и контакт с ней осуществляется с помощью плоской металлической пластинки (лист 121).

Итак, во всяком полупроводниковом диоде имеется два вывода, один из которых соединен с зоной n , а другой — с зоной р . С помощью этих выводов диод и включается в электрическую цепь.

Предположим, что мы подключили диод к обычной батарейке, причем подключили таким образом, что «минус» батарейки соединен с зоной р , а «плюс» — с зоной n . В этом случае электрические заряды как бы оттянутся от границы раздела зон, между зонами появится участок, обедненный свободными электрическими зарядами, то есть участок по своим свойствам очень близкий к изолятору (рис. 35).

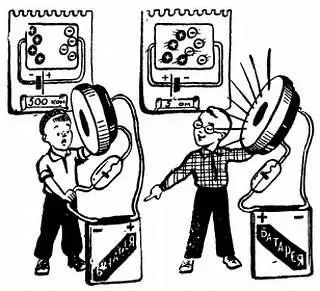

Рис. 35. Полупроводниковый диод обладает односторонней проводимостью: он имеет небольшое сопротивление и пропускает ток только при определенной полярности приложенного напряжения — прямое включение: «плюс» подключается к зоне р, «минус» к зоне n; при обратной полярности диод обладает большим сопротивлением и тока не пропускает.

Таким образом, при выбранной полярности подключения батареи рn -переход почти не пропускает электрический ток, и полупроводниковый диод можно рассматривать как очень большое сопротивление.

Если сменить полярность подключения батареи, то есть приложить напряжение «плюсом» к зоне р , а «минусом» — к зоне n , то электрические заряды, как положительные, так и отрицательные, подойдут вплотную к границе раздела и, перейдя эту границу, будут двигаться к соответствующим зажимам батареи. В этом случае рn -переход хорошо пропускает ток, и диод обладает малым сопротивлением.

Процессы, происходящие в рn -переходе, мы, конечно, рассмотрели крайне упрощенно, но это не помешало нам прийти к совершенно правильному выводу: полупроводниковый диод в одну сторону пропускает ток хорошо, а в другую практически не пропускает. За это свойство диод часто называют вентилем.

В способности диода пропускать ток только в одну сторону можно легко убедиться самому, собрав простейшую цепь из диода, головных телефонов (телефоны обязательно должны быть высокоомные, то есть должны иметь сопротивление 1000 ом и более) и батарейки карманного фонаря. Если диод включен так, что он проводит ток, то в момент замыкания цепи в телефонах будут слышны сильные щелчки. Если же изменить полярность включения диода (или, что то же самое, изменить полярность включения батарейки), то диод будет обладать большим сопротивлением, то есть почти не будет пропускать ток, и щелчков в телефоне слышно не будет.

Именно односторонняя проводимость является тем свойством полупроводникового диода, которое позволяет произвести преобразование модулированного тока высокой частоты с последующим выделением необходимого нам низкочастотного (звукового) сигнала.

О том, как это делается, вы узнаете, познакомившись с работой простейшего приемника. Постройка такого приемника не займет у вас много времени.

Соберем простейший детекторный приемник и посмотрим, как он работает. Схема приемника предельно проста (лист 61, рис. 36). Между антенной и заземлением включают детектор, а параллельно ему подключают телефоны, или, как их называют иначе, наушники. Можно подключить один наушник, а можно и два, соединенных последовательно. Существуют и другие схемы включения детектора (лист 63), но принцип его работы всегда одинаков.

Рис. 36. Диод периодически шунтирует телефон, и в его цепи появляются импульсы (толчки) тока одного направления. Если сигнал модулирован, то амплитуда импульсов меняется, мембрана «медленно» перемещается и создает звуковые волны.

Для детекторного приемника желательно сделать наружную антенну высотой 8—10 м (листы 59, 60). Заземление сделать обязательно. Приемник можно собрать на небольшой фанерной панели (лист 62), а гнезда для подключения телефонов, антенны и заземления сделать из белой жести.
