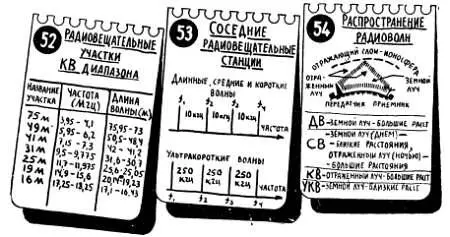

Дальнее распространение коротких волн происходит за счет их отражения от так называемой ионосферы. На высоте 50—600 км земной шар окружает несколько ионизированных «оболочек» — несколько слоев разреженных газов, атомы которых превратились в положительные или отрицательные ноны. Такие ионизированные слои представляют собой проводники тока (лист 8) и, подобно большим металлическим зеркалам, хорошо отражают радиоволны.

Радиоволны от передатчика к приемнику могут распространяться двумя путями — земным и отраженным лучом. На коротких волнах земной луч проходит очень недалеко, но зато радиоволны, отраженные от ионосферы или несколько раз отраженные от ионосферы и Земли (отраженный луч), могут проходить огромные расстояния почти без всяких потерь. Возможность радиоприема отраженного луча была случайно обнаружена радиолюбителями около сорока лет назад, когда с помощью передатчиков очень небольшой мощности удалось осуществить связь между Европой и Америкой.

Возможность вести связь отраженным лучом не для всех диапазонов одинакова. Так, на средних волнах отраженный луч появляется только ночью (именно поэтому средневолновые станции днем слышны лишь на близких расстояниях), а ультракороткие волны от ионизированных слоев практически совсем не отражаются. Что касается диапазона коротких волн, то здесь для радиовещания и связи используется только отраженный луч (за редким исключением), чем и объясняется большой радиус действия коротковолновых станций.

Необходимо отметить, что под действием солнечных лучей и ряда других факторов меняется высота и плотность ионизированных слоев, и поэтому условия приема в коротковолновом диапазоне не только резко изменяются на протяжении суток, но зависят еще и от времени года. На участке 25 м, например, дальние станции обычно хорошо слышны днем. На участке 75 м условия приема улучшаются ночью.

На всех диапазонах в той или иной степени возникают помехи радиоприему. Они представляют собой радиоволны, которые появляются при резких изменениях тока в какой-либо цепи и попадают в приемник помимо нашего желания. Все радиопомехи делятся на две группы: атмосферные, которые возникают при разряде молнии, и индустриальные, источником которых могут быть различного рода искрящие выключатели, коллекторные моторы, сварочные аппараты и т. п.

Особенно сильны помехи на длинных волнах; на средних и коротких они значительно слабее. На ультракоротких волнах помех почти совсем нет. Это одна из причин, позволяющих на УКВ вести прием при очень высоком качестве звучания, что в сильной степени компенсирует такой существенный недостаток УКВ радиостанции, как ограниченный радиус действия (УКВ радиостанции обычно удается принимать на расстояниях не более 60—120 км).

Итак, для радиосвязи и радиовещания могут быть использованы токи высокой частоты (ВЧ), которые при сравнительно небольших передающих антеннах позволяют эффективно излучать радиоволны. Токи высокой частоты создаются на радиопередатчике с помощью специальных генераторов (генераторы ВЧ). Если каким-нибудь образом управлять током в антенне передатчика (то есть фактически управлять излучением радиоволн), то можно заставить радиоволны «переносить» определенные сообщения, подобно тому как электрический ток в телефонной линии «переносил» разговор от одного аппарата к другому.

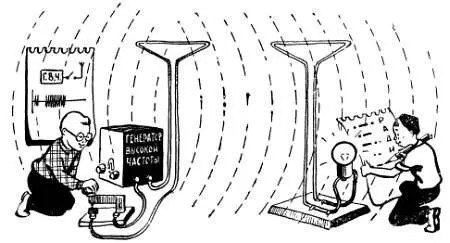

Проще всего осуществить радиопередачу с помощью азбуки Морзе. Для этого достаточно в антенну передатчика включить телеграфный ключ — своего рода выключатель (рис. 31).

Рис. 31. Чтобы заставить радиоволны переносить сообщения можно, замыкая цепь антенны, излучать радиоволны в соответствии с азбукой Морзе.

Нажали вы на ключ — и токи высокой частоты пошли в антенну, а значит, вовсе стороны от антенны расходятся радиоволны. Отпустите ключ — цепь антенны окажется разорванной, и излучение радиоволн прекратится. При коротком нажатии на ключ вы посылаете короткий радиосигнал, получивший название «точки», более длительный сигнал (обычно в три раза продолжительнее точки) называется «тире». В азбуке, которую в 1837 году составил Самюэль Морзе, каждой букве алфавита и каждой цифре соответствует определенное сочетание «точек» и «тире». Это позволяет сравнительно просто передавать телеграммы как по проводным линиям связи, так и по линиям радиосвязи (лист 55).
