Рудольф Сворень - Шаг за шагом. От детекторного приемника до супергетеродина

Первая телеграмма была передана по радио А. С. Поповым в 1896 году, и почти двадцать лет радио использовалось лишь для телеграфной связи. Ну, а затем были найдены способы радиотелефонной передачи, то есть передачи по радио речи и музыки.

Для того чтобы наиболее просто осуществить радиотелефонную передачу, можно включить обычный угольный микрофон непосредственно в передающую антенну, в которой уже циркулирует переменный ток высокой частоты. Под действием звуковых волн сопротивление микрофона будет меняться, и поэтому высокочастотный ток в антенне, а следовательно, и интенсивность излучения радиоволн, также будет изменяться, подобно тому как менялся при разговоре ток в телефонной линии (рис. 24, 32).

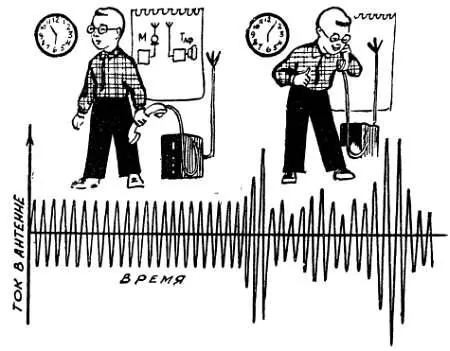

Рис. 32. Для радиотелефонной (речь, музыка) передачи можно включить в цепь антенны обычный угольный микрофон. Под действием звуковых волн будет меняться сопротивление микрофона, а вместе с тем и амплитуда высокочастотного тока и интенсивность излучения радиоволн.

Управление высокочастотным сигналом в соответствии со звуковыми колебаниями называется модуляцией (лист 55). Основной отличительной чертой модулированного тока является изменение его амплитуды в такт с изменением звукового давления на микрофон. Так, например, при увеличении звукового давления угольный порошок сжимается всесильнее, сопротивление микрофона уменьшается и амплитуда высокочастотного тока возрастает. При уменьшении звукового давления сопротивление микрофона растет, а амплитуда тока в антенне уменьшается. Важно отметить, что благодаря высокой частоте переменного тока в антенне в процессе модуляции амплитуда его меняется сравнительно медленно. Это объясняется тем, что даже самая высшая частота модулирующего звука в десятки и сотни раз меньше частоты тока, который подвергается модуляции. Поэтому за время одного периода звуковых колебаний успевают произойти десятки, сотни и тысячи полных периодов модулируемого тока (тока ВЧ). Так, например, если на микрофон воздействует звук с частотой 10 кгц, а передатчик работает на частоте 200 кгц, то за время одного периода звуковых колебаний произойдет двадцать циклов изменения высокочастотного тока, а значит, ток в антенне двадцать раз достигает амплитудных значений (положительных и отрицательных).

В радиопередатчиках включение микрофона в антенну в настоящее время не применяется. Для модуляции используется электрический ток низкой частоты (ИЧ), который появляется в обычной микрофонной цепи во время разговора. Этот низкочастотный ток в дальнейшем управляет работой высокочастотного генератора, в результате чего и появляется модулированный сигнал. Модулированный ток в передающей антенне создает модулированные радиоволны, которые, в свою очередь, наведут модулированный ток в антенне приемника.

Независимо от того как осуществляется модуляция, ее результатом является то, что слова, произнесенные перед микрофоном, оказываются как бы «зашифрованными» в радиоволнах, подобно тому как «зашифровываются» слова в изменениях электрического тока, протекающего по телефонным проводам.

Теперь необходимо в приемнике «расшифровать» сообщение, которое принесли с собой радиоволны, то есть получить соответствующие звуковые колебания, — такие же, какие воздействовали на микрофон на передающей стороне нашей линии радиосвязи.

Мы уже знаем, что под действием электромагнитных волн в антенне приемника появился переменный ток. Он имеет ту же частоту, что и ток в антенне передатчика, и точно так же промодулирован. Попробуем по аналогии с телефонной линией сразу же преобразовать электрический сигнал в звуковые колебания и для этого переменный ток из приемной антенны подведем прямо к телефону (рис. 33).

Рис. 33. Включив телефон непосредственно в цепь приемной антенны, мы ничего не услышим, так как радиоволны наводят в приемной антенне токи высокой частоты, а слышимый звук могут создавать лишь токи низкой частоты. Чтобы в приемнике можно было воспроизвести звук, необходимо осуществить преобразование высокочастотного сигнала — детектирование.

Может быть, при этом мембрана начнет колебаться и мы услышим слова, которые в этот момент произносятся перед микрофоном на передающей стороне? Ничего подобного! Ведь в антенне приемника, так же как и в антенне передатчика, протекает ток высокой частоты — 150 кгц и более, а мембрана нашего телефона из-за ее инерции не успевает колебаться с такой большой частотой. Если бы даже удалось сконструировать телефон, который воспроизводил бы высокие частоты, то ведь наше ухо их все равно не услышало бы! Ну, а если даже мы услышим этот высокочастотный звук, то какой в этом толк? Ведь нам нужен не ультразвук, а низкочастотные звуковые колебания, с помощью которых осуществлялась модуляция.
