Прежде чем отвечать на этот вопрос, давайте несколько дополним наши сведения о переменном токе.

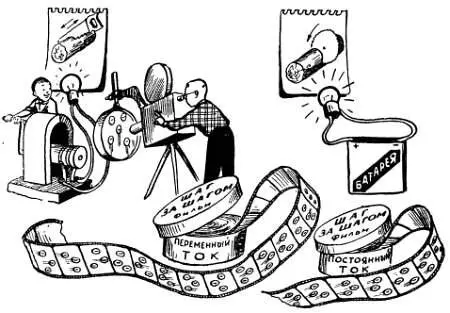

Когда мы говорим, что в цепи протекает переменный ток, то это значит, что направление движения электронов и их скорость все время меняются. Можно упрощенно представить себе картину движения электронов при переменном токе: сначала электроны двигаются медленно, затем скорость их постепенно нарастает и, наконец, достигает максимальной величины. В этот момент ток в цепи становится максимальным, или, как говорят, достигает амплитудного (наибольшего) значения. Затем скорость движения электронов уменьшается, и, наконец, они останавливаются. Однако заряды практически на месте не стоят — они моментально начинают двигаться в обратную сторону и, постепенно ускоряя свое движение, вновь набирают максимальную скорость. В этот момент ток в цепи опять нарастает до своего амплитудного значения (амплитуда тока противоположного направления), а затем вновь уменьшается до нуля. Этим и завершается полный цикл движения зарядов, после чего весь процесс повторяется снова и снова (рис. 26).

Рис. 26. При переменном токе заряды двигаются то в одну, то в другую сторону, но они так же хорошо могут «работать», как и заряды, двигающиеся в одном направлении.

Время, в течение которого происходит весь этот цикл изменений тока , называется периодом и обозначается буквой Т . Одно из направлений переменного тока (безразлично какое) условно называют положительным, а противоположное направление — отрицательным. В связи с этим часто употребляют такие выражения: «положительный полупериод» и «отрицательный полупериод». Имеется в виду половина всего периода, соответствующая положительному или отрицательному направлению тока (лист 49).

Важными характеристиками переменного тока являются его частота и амплитуда. Амплитуда, как и всякое другое значение тока, указывается в амперах (миллиамперах, микроамперах). Частота переменного тока (обозначается буквой f ) так же, как и частота звуковых колебаний, — это число периодов в одну секунду, измеряемое в герцах.

Мы уже отмечали, что при всяком изменении тока от проводника отходит электромагнитная волна. Когда же в проводнике протекает переменный ток (давайте такой проводник сразу же назовем передающей антенной), то электромагнитные волны отходят от этого проводника одна за другой, подобно волнам, расходящимся по воде от вращающегося корабельного винта (рис. 28).

Электромагнитные волны, в отличие от магнитных и электрических полей, не связаны со своими источниками: они свободно перемещаются в пространстве и могут проходить огромные расстояния. Наиболее ярким подтверждением этого являются световые лучи (а лучи света по своей физической природе — это те же электромагнитные волны), пришедшие к нам от далеких звезд, многие из которых, может быть, уже давно прекратили свое существование.

Поскольку ток в передающей антенне все время меняет свою величину и направление, то и электромагнитные поля вокруг антенны тоже все время меняются. Рассматривая процесс очень упрощенно, можно представить себе, что в какой-то точке, расположенной вдали от передающей антенны, в различные моменты времени электромагнитное поле с различной силой будет поворачивать стрелку компаса или перемещать электрические заряды (рис. 27).

Рис. 27. Вокруг проводника, по которому течет переменный ток, появляются электромагнитные волны (радиоволны) — переменные электромагнитные поля, свободно перемещающиеся в пространстве со скоростью света.

Если бы удалось на короткое мгновение остановить движение электромагнитных волн, то мы увидели бы периодически чередующиеся районы с сильным электрическим и магнитным полем, причем с полями различного направления. Последнее упрощенно можно понимать так, что если поле одного направления двигает попавшие в него электроны (или поворачивает стрелку компаса) вверх, то поле противоположного направления двигает эти заряды вниз.

В действительности же электромагнитную волну остановить нельзя — порожденные переменным током, взаимно связанные друг с другом электрические и магнитные поля непрерывно расходятся от передающей антенны со скоростью света.
