И все же, несмотря на столь высокую чувствительность нашего слухового аппарата, мы можем разговаривать с собеседником, находясь лишь на сравнительно близком расстоянии от него. Можно крикнуть так, чтобы вас услышали на противоположной стороне улицы, но как бы громко вы ни кричали в Москве, вас все равно не услышат в Ленинграде. Это в первую очередь связано с тем, что звуковые волны по мере своего продвижения вперед очень быстро ослабевают.

Вы разговариваете по телефону, и на другом конце линии далекий собеседник слышит ваш голос. Каким же образом человеческая- речь, которая обычно не слышна дальше чем на несколько десятков метров, проходит по телефонной линии сотни и тысячи километров? Неужели небольшой телефонный аппарат передаст возникающие при разговоре колебания воздуха на такие огромные расстояния? Конечно, нет! Звуковые колебания практически не выходят за пределы комнаты, где вы говорите, а для передачи разговора используется электрический ток, который проходит по проводам, соединяющим телефонные аппараты.

В трубке нашего аппарата имеется угольный микрофон — небольшая коробочка с угольным порошком и крышкой в виде тонкой угольной пластинки (лист 44). Микрофон вместе с батареей включен в телефонную цепь таким образом, что через угольный порошок все время проходит ток. При разговоре под действием звуковых волн меняется давление воздуха на порошок, а следовательно, и плотность порошка. При этом меняется и электрическое сопротивление микрофона: плотно сжатые крупинки угольного порошка намного легче пропускают электрический ток, чем тогда, когда они находятся в разрыхленном состоянии. Изменение сопротивления микрофона, в свою очередь, приводит к соответствующему изменению тока (в полном соответствии с законом Ома!), и поэтому при разговоре ток в цепи микрофона изменяется, в точности повторяя все изменения звукового давления.

На другом конце цепи включена намотанная тонким проводом катушка телефона (слово «телефон» имеет два значения; здесь под телефоном понимается прибор для воспроизведения звука, часто называемый наушником), к которой прилегает мембрана — тонкая стальная пластинка (лист 45). Под действием тока, проходящего по катушке (вы еще не забыли, что проводник с током — это тот же магнит?), мембрана телефона намагничивается и притягивается к ней. А так как при разговоре ток в цепи меняется, то меняется и сила притяжения мембраны.

Вследствие этого мембрана колеблется и создает звуковые колебания, почти в точности соответствующие звуку, произнесенному перед микрофоном.

Таким образом, при телефонном разговоре происходят два основных преобразования: на передающей стороне с помощью микрофона звуковые колебания преобразуются в электрические, а на приемной стороне электрические колебания преобразуются в звуковые. Между микрофоном и телефоном циркулирует только электрический ток (рис. 24).

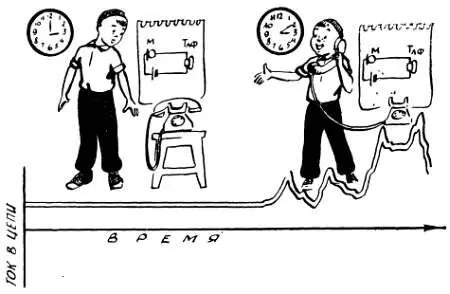

Рис. 24. При разговоре меняется звуковое давление на угольный порошок микрофона, меняется его сопротивление, а значит, и ток в цепи. Это, в свою очередь, приводит к тому, что меняется сила притяжения мембраны к катушке (электромагниту) телефона, мембрана начинает колебаться и создает звуковые волны.

Целесообразность этих преобразований очевидна: электрический сигнал — это надежный, быстрый и неутомимый гонец: он проходит огромные расстояния с молниеносной быстротой, почти в миллион раз быстрее звука.

Но как быть, если нужно установить связь без проводов, например с самолетом, с кораблем, бороздящим моря у берегов Антарктики, или получить сообщение с борта космической ракеты?

Здесь-то и проявляются замечательные преимущества линий радиосвязи, на которых передача электрических сигналов осуществляется без проводов, с помощью электромагнитных волн, распространяющихся в пространстве со скоростью света.

Наиболее сложные понятия, с которыми приходится сталкиваться при изучении электротехники и радиотехники, — это понятия об электрическом, магнитном и электромагнитном пале. И дело здесь, пожалуй, не в том, что электрическое или магнитное поля нельзя увидеть или потрогать рукой. Ведь мы довольно четко, хотя и упрощенно, представляем себе атом, несмотря на то что посмотреть на него не можем.
