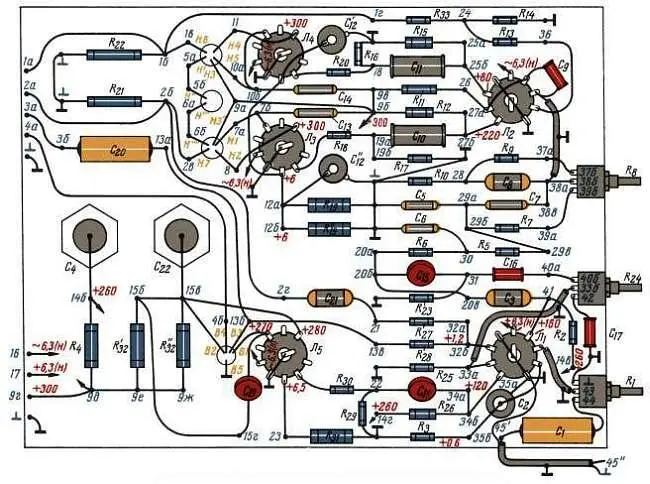

Рис. 63. Двухканальный усилитель — монтажная схема

Двухканальные усилители с подобным набором ламп весьма популярны у радиолюбителей [13]. Аналогичные усилители применены и в ряде промышленных звуковоспроизводящих установок, в частности в низкочастотном тракте радиокомбайна «Кристалл-104».

На этот, казалось бы, смешной вопрос ответить не так-то просто. Можно, конечно, предположить, что природа снабдила человека запасными органами, заботясь о резерве организма. И действительно, заболеет одна почка — ее функции берет на себя вторая, засорится правый глаз — мы продолжаем неплохо видеть одним левым. Но если принять такую гипотезу, то чем объяснить отсутствие резерва у такого ответственного органа, как сердце? И почему нет резерва у печени и желудка, у ответственнейших желез внутренней секреции?

Одним словом, когда речь заходит о происхождении парных органов, появляется огромное множество «для чего?», «почему?» и «каким образом?», на которые пока трудно дать определенный ответ.

Но как бы там ни решилась загадка происхождения «двух ушей», как бы ни объяснялось их появление в процессе эволюции, мы твердо знаем, что дает нам наличие именно двух органов слуха. Два уха позволяют определить место, где находится источник звуковых волн, и следить за его движением, позволяет намного лучше ориентироваться в сложном мире звуков (рис. 75). Попробуйте, находясь на шумной улице, на минутку закрыть одно ухо, и вы сразу поймете, как много дает нам бинауральный эффект — эффект двух ушей.

На самых низких частотах, ниже 300 гц, бинауральный эффект практически отсутствует и ухо не фиксирует направление звука (рис. 75, а ). На частотах от 300 до 1000 гц становится заметным сдвиг фаз звуковых волн, попадающих в правое и левое ухо. Мозг мгновенно вычисляет, какому направлению может соответствовать эта разность, и таким образом определяет, откуда идет звук (рис. 75, б ).

На частотах более 1000 гц сдвиг фаз становится очень небольшим (длина волны уменьшается) и поиск направления осуществляется за счет сравнения силы звука, приходящего с разных сторон (рис. 75, в ).

Рис. 75. Бинауральный эффект создает у человека ощущение пространства, позволяет определить направление, с которого приходят звуковые волны, облегчает оценку расстояния до источника звука.

Изумительная «машина» слуховых центров мозга непрерывно сравнивает множество сигналов, поступающих из правого и левого уха, воссоздает в нашем сознании сложную картину пространственного распределения большого числа источников звука. И если мы хотим, чтобы реальная, то есть существующая в месте передачи, объемная звуковая картина сохранилась при воспроизведении грамзаписей или при радиоприеме, нужно, чтобы акустические агрегаты без искажений воспроизвели распределение звуковых колебаний в пространстве. Проще говоря, нужно, чтобы к радиослушателю звуки инструментов большого оркестра или голоса отдельных певцов хора приходили с тех же направлений, что и к слушателю, сидящему в концертном зале.

Подобное требование является для нас новым. До сих пор мы рассматривали методы борьбы со всеми видами искажений и не обращали внимания на искажения пространственной звуковой картины. И прежде, чем рассказывать, как устраняют этот вид искажений, несколько слов о том, как его… специально создают.

В свое время было отмечено, что если в звуковоспроизводящей установке имеется только один громкоговоритель, то создается впечатление, что большой оркестр или хор находится в одной точке (рис. 72). Простейший способ устранения этого недостатка — система 3Д (рис. 73), которая создает объемное звучание, как бы размазывает источники звука по всему помещению. Системы объемного звука, в том числе и 3Д, — это, конечно, обман, умышленное искажение действительной пространственной картины. Но все же этот обман больше похож на правду, чем звучание одинокого громкоговорителя. Вот почему системы объемного звучания получили очень широкое распространение. Во всяком случае, весьма простая система ЗД применяется в большинстве современных приемников, радиол, магнитофонов.

Следующий шаг на пути создания «обманывающих» акустических систем — это псевдостереофония. Один из основных вариантов этой системы рассчитан на применение двухканального воспроизводящего агрегата. Это может быть двухканальный усилитель (рис. 74, 6 ) или просто акустический агрегат с двумя группами громкоговорителей (рис. 74, 1, 2, 3, 4 ). И в том и в другом случае высокочастотные и низкочастотные громкоговорители размещают в разных местах комнаты (рис. 76). При этом у слушателя создается впечатление, что в разных местах находятся различные группы инструментов оркестра, а иногда даже и певцы с разными голосами (например, бас и сопрано). Вы сами понимаете, что и в этом случае мы умышленно искажаем реальную звуковую картину и опять-таки делаем это для того, чтобы сравнительно простыми средствами создать у слушателя иллюзию оркестра.
