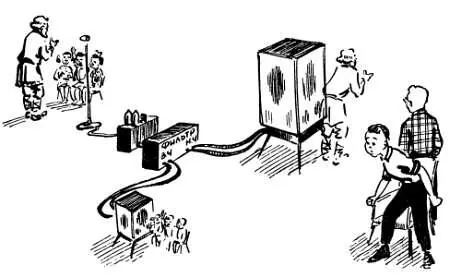

Рис. 76. В системе псевдостереофонии высшие и низшие частоты воспроизводятся отдельными разнесенными в пространстве громкоговорителями; высокочастотные источники звука кажутся расположенными в одной части комнаты, низкочастотные — в другой, возникает иллюзия оркестра или ансамбля.

Само слово «псевдостереофония» говорит о том, что создается не настоящее распределение звука в пространстве. Настоящая стереофония, то есть воспроизведение реальной звуковой картины, требует принципиально иных и, кстати говоря, не очень-то простых технических решений.

Что нужно для того, чтобы получить неискаженное стереофоническое звучание? Для этого необходимо установить в месте передачи большое число микрофонов и соединить каждый из них со своим громкоговорителем, установленным в месте приема, причем в том же участке пространства, что и микрофон.

Установить большое число микрофонов и громкоговорителей не так-то уж трудно. А вот создание большого числа каналов связи для каждой пары «громкоговоритель — микрофон»— это задача не из простых и, уж во всяком случае, не из дешевых.

Многоканальные системы стереофонии уже много лет применяются в кино. В широкоэкранном кино звук записан на трех дорожках (разумеется, с помощью трех микрофонов) и воспроизводится с помощью трех отдельных усилителей и трех групп громкоговорителей. В широкоформатном кино работают девятиканальные стереофонические установки, и в каждом канале имеется своя фонограмма, свой усилитель и акустический агрегат.

Ну, а как быть со стереофонической грамзаписью?

Нельзя же всерьез говорить об одновременном проигрывании девяти или даже трех пластинок. И для радиовещания многоканальные стереофонические системы непригодны, так как для каждого канала нужен свой радиопередатчик и свой приемник.

И все же создание сравнительно простых и доступных широкому кругу слушателей стереофонических систем грамзаписи и радиовещания стало возможным после того, как необходимое число каналов удалось уменьшить до двух. В этом случае, правда, пространственное «размещение» источников звука воспроизводится не совсем точно, но все же звуковая картина очень напоминает настоящую. В то же время два стереоканала удается втиснуть на одну стандартную магнитную пленку, на одну граммофонную пластинку и передавать их через одну радиостанцию и принимать одним радиоприемником. Воспроизведение таких записей или радиопередач осуществляется двумя усилителями и двумя акустическими агрегатами, расположенными на некотором удалении один от другого (рис. 77).

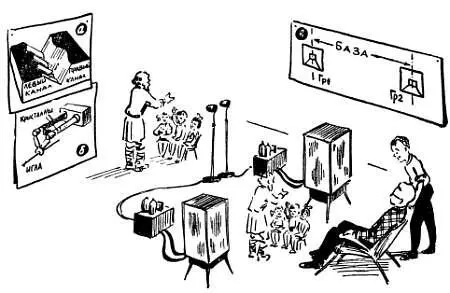

Рис. 77. Двухканальная стереофония создает звуковую картину, близкую к реальной. Звук воспринимается двумя микрофонами; его передают по двум каналам связи (записывают на двух фонограммах) и воспроизводят двумя разнесенными агрегатами.

Из нескольких систем двухканальной стереофонии наибольшей популярностью пользуется так называемая система MS, принятая во многих странах мира, в том числе и в нашей стране. При MS-стереофонии используются два установленных в одной точке микрофона с разными характеристиками направленности — ДН и ОН. Каждый из микрофонов создает свой сигнал, который передается по отдельному каналу и воспроизводится отдельной группой громкоговорителей.

При стереофонической радиопередаче оба канала переносятся одной радиоволной, а в приемнике происходит их разделение с помощью несложной приставки [14].

Звуковая дорожка (канавка) стереофонической грампластинки напоминает желоб со скошенными стенками (рис. 77, а ), причем на каждой стенке записан сигнал лишь одного из двух каналов. Игла звукоснимателя, двигаясь по такой канавке, совершает сложные колебания, которые передаются двум пьезокристаллам. Один из кристаллов воспроизводит электрический сигнал левого, а другой — правого канала.

На рис. 78, 3 показана схема простого радиограммофона для воспроизведения стереофонических грамзаписей. Как и следовало ожидать, он состоит из двух одинаковых усилителей с двумя одинаковыми громкоговорителями. Отсюда напрашивается важный вывод: для стереофонии можно применить любой из уже знакомых нам усилителей, умножив его на два, то есть сделав два одинаковых усилителя с одинаковыми акустическими агрегатами для левого и правого каналов. Нужно лишь применить в усилителях спаренные регуляторы громкости и тембра R 4R 12 и R 5R 11 . Они нужны для того, чтобы при регулировках сохранялось необходимое соотношение сигналов в «левом» и «правом» каналах. В этом случае двухканальная стереофония может дать звуковую картину, очень близкую к настоящей. При воспроизведении обычных — монофонических— грамзаписей оба усилителя стереоустановки могут работать одновременно, для чего достаточно соединить параллельно их входные цепи.
