В двухканальных усилителях частоту раздела выбирают в пределах 800 гц— 1500 кгц. Разделение осуществляется на входе усилителя, а иногда после первого каскада. В некоторых схемах раздельными являются только выходные каскады усилителя, а весь усилитель напряжения — общий для обоих каналов.

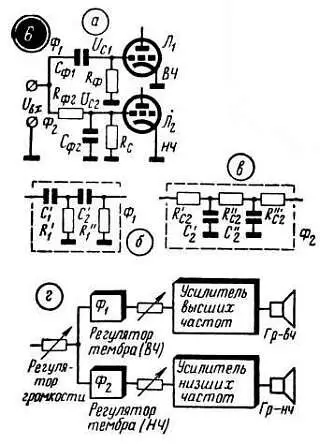

Разделительные фильтры Ф 1 и Ф 2 весьма просты и состоят из нескольких конденсаторов и сопротивлений. Совершенно ясно, что после разделения в каждом канале принимаются все меры, чтобы без искажений усилить и воспроизвести «свою» часть всего диапазона частот. Например, в канале низших частот емкость переходных конденсаторов выбирают побольше, в то время как в канале высших частот она сравнительно невелика. Различные требования предъявляются и к выходным трансформаторам: в одном случае главное требование— большая индуктивность первичной обмотки (канал низших частот), в другом случае — минимальная индуктивность рассеивания (канал высших частот). В остальном же усилители отдельных каналов мало чем отличаются от обычных усилителей низкой частоты.

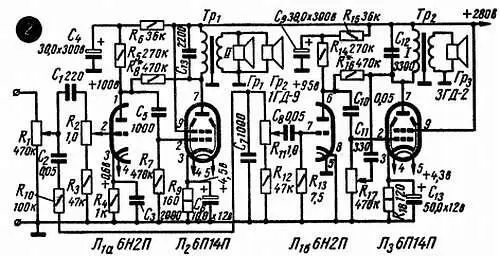

На рис. 78, 2 и 62 приведены схемы двухканальных усилителей— сравнительно простая и более сложная. В первом усилителе (рис. 78, 2 ) выходная мощность каждого канала составляет примерно 3 вт при К н.и около 5 %. Частотная характеристика в пределах 60 гц—12 кгц имеет неравномерность ±2 дб. В канале высших частот использован выходной трансформатор Тр 1 от радиолы «Рекорд-61», а в канале низших частот ( Тр 2 ) — от радиолы «Дружба». В качестве обмотки I ( Тр 2 ) включены, разумеется последовательно, обе секции первичной обмотки, каждая из которых содержит 1140 витков ПЭЛ-0,15. Число витков вторичной обмотки увеличено до 200.

рис. 78, 2

Усилитель, схема которого приведена на рис. 62, воспроизводит полосу частот от 30 гц до 15 кгц. Мощность канала высших частот 2 вт, канала низших частот 4 вт. Коэффициент нелинейных искажений на средних частотах не превышает 0,5 %, на краях диапазона—2 %. Чувствительность усилителя 150 мв, уровень фона в канале низших частот 50 дб. Разделение каналов (частота раздела 1000 гц) происходит после первого (общего) каскада ( Л 1а ). Сопротивление R 1 — регулятор громкости, сопротивления R 24 и R 8 — регуляторы тембра соответственно высших и низших частот. На частоте 50 гц и 15 кгц глубина регулировки ±18 дб и ±15 дб. Чтобы усилить подавление низших частот в высокочастотном канале, с выходного трансформатора Тр 1 подается напряжение отрицательной обратной связи в катодную цепь Л 1б . Для снижения К н.и к этой же лампе подводится и напряжение обратной связи от «своего» выходного трансформатора — его вторичная обмотка включена непосредственно в катодную цепь лампы последовательно с сопротивлением автоматического смещения R 28 . Отрицательной обратной связью охвачен также и выходной каскад ( R 31 не зашунтировано конденсатором).

Усилитель канала низших частот двухтактный, фазоинвертор с разделенной нагрузкой ( R 12, R 15 ). В катодную цепь левого триода лампы Л 2 включена цепочка автоматического смещения ( R 13, R 14 ), к нижней части которой подводится напряжение отрицательной обратной связи. Выходной трансформатор Тр 1 выполнен на сердечнике сечением 6,6 см 2(пластины Ш-22, набор 3 см). Данные обмоток: I а и I г — по 1140 витков, I б и I в — по 860 витков провода ПЭ-0,16; вторичная обмотка— 140 витков провода ПЭ-0,64. Размещение обмотки на каркасе показано на рис. 62.

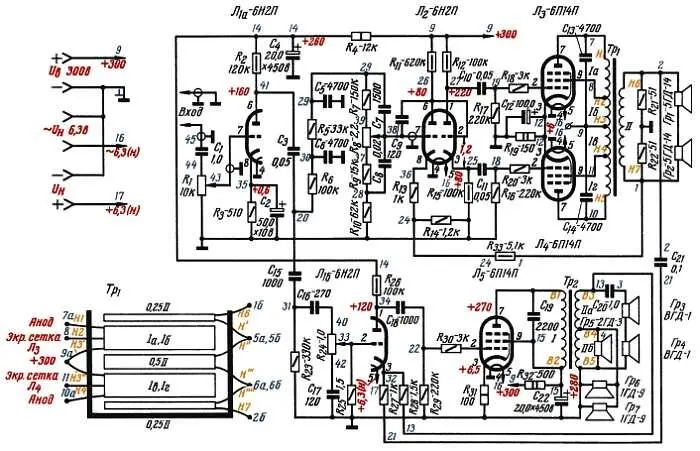

Рис. 62. Двухканальный усилитель — принципиальная схема.

Питание анодных цепей усилителя осуществляется от двухполупериодного (мостового) выпрямителя, причем в фильтре имеется дроссель. На накал первой лампы подается постоянное напряжение. Для этого к общей накальной обмотке (а если есть лишняя шестивольтовая обмотка, то к ней) подключают мостиковый выпрямитель с конденсатором фильтра 500 мкф на 10 в (рис. 48, 3, г ). Усилитель смонтирован на единой гетинаксовой панели с большим числом монтажных лепестков (рис. 63). Через дополнительный слой изолятора она прикреплена к металлическому шасси, на котором установлены лампы и трансформаторы. В крайнем случае можно применить и тщательно обработанную панель из фанеры.
