Рудольф Сворень - Шаг за шагом. Усилители и радиоузлы

Бывает так, что аккуратно смонтированный усилитель или радиоузел сразу же после включения в сеть начинает хорошо работать, и в дальнейшем улучшить его характеристики почти не удается. Значительно чаще установка не сразу проявляет все свои способности. Приходится довольно долго возиться — подбирать режимы ламп, регулировать глубину обратной связи, проверять детали, менять некоторые монтажные цепи, — прежде чем удается получить обещанные в описании качественные показатели. И конечно, весьма вероятно, что из-за ошибки в монтаже первое же включение усилителя может вызвать какую-нибудь аварию с шумом и даже с дымом — пробой конденсатора, подгорание сопротивления, а иногда и повреждение весьма ответственных деталей, в частности силового трансформатора.

Заранее никто не знает, как развернутся события, что произойдет с усилителем, как он будет работать (если вообще будет!) после включения. Поэтому главную операцию — налаживание— лучше всего начинать с тщательной проверки монтажа, причем до, а не после включения аппаратуры в сеть.

Помимо обычной проверки монтажа по принципиальной или монтажной схеме, нужно убедиться в отсутствии коротких замыканий или обрывов в цепях питания. Для этого прежде всего подключите омметр к сетевой вилке при разомкнутом выключателе сети Вк с (рис. 79, а) — омметр должен показать бесконечно большое сопротивление. После этого можно замкнуть выключатель сети, и, если все в порядке, омметр покажет сопротивление сетевой обмотки — обычно 100–300 ом.

Кроме того, нужно проверить, не соединились ли каким-нибудь образом сетевые провода с корпусом (шасси) усилителя (рис. 79, б , омметр показывает разрыв цепи).

Очень важно убедиться в отсутствии замыканий в цепи выпрямленного анодного напряжения. Не включая усилитель в сеть, омметром определяют сопротивление между «плюсом» и корпусом (рис. 79, в ). Оно должно составлять несколько сот и в крайнем случае несколько десятков килоом. Пониженное сопротивление чаще всего бывает из-за чрезмерно большой утечки конденсаторов фильтра выпрямителя или конденсаторов развязывающих фильтров, а также из-за замыкания какой-либо «плюсовой» цепи на корпус.

Проверив цепи питания и еще раз (как говорится, на дорогу!) взглянув на монтаж, попробуйте включить усилитель в сеть. Первые несколько минут внимательно следите за тем, как он себя ведет: достаточно ли ярко светятся катоды всех ламп, не почернело ли какое-нибудь сопротивление, не пахнет ли горелым… Если сразу же после включения появляются тревожные симптомы, то нужно немедленно выключить усилитель и не включать его до тех пор, пока не будет найдено повреждение или ошибка в монтаже. То же самое нужно сделать, если после включения систематически перегорает предохранитель, — это говорит о том, что усилитель потребляет слишком большую мощность, по-видимому, из-за короткого замыкания в какой-либо цепи.

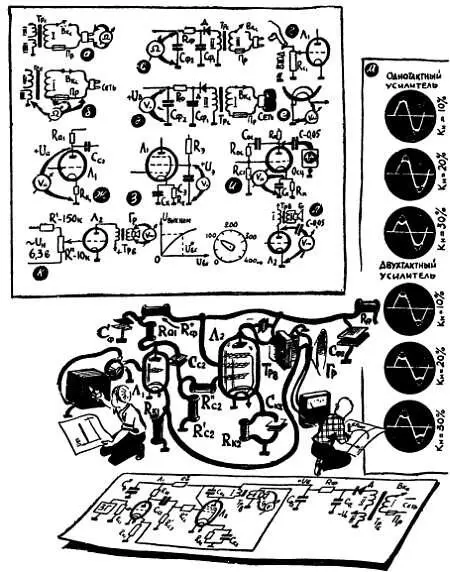

Рис. 79. Проверка, подготовка к включению и налаживанию усилителя сводятся к некоторому комплексу сравнительно простых операций.

Но предположим, что включение усилителя прошло благополучно и можно попробовать, «дышит» ли он. Для этого при введенном регуляторе громкости достаточно прикоснуться отверткой, проводом или просто пальцем к входному гнезду, к верхнему лепестку самого регулятора, — словом, к любому участку сеточной цепи первой лампы (рис. 79, г ). При этом, если усилитель «жив», вы услышите сильный фон. Это «подает голос» слабый электрический сигнал — напряжение, наведенное сетью переменного тока на отвертке, проводе или на вашей руке и прошедшее по всему усилительному тракту.

Но может случиться и так, что вам не понадобится проверять работоспособность усилителя — он сам заявит о себе, начав «реветь» сразу же после включения. Это может произойти в результате самовозбуждения, потому что существуют не предусмотренные, так называемые паразитные обратные связи, охватывающие один или несколько каскадов. На каких-то частотах паразитная обратная связь оказывается положительной, с выхода на вход каскада (или группы каскадов) сигнал поступает в фазе, и усилитель превращается в генератор (рис. 43). Кстати говоря, вполне вероятной причиной самовозбуждения может быть неправильное включение обмотки выходного трансформатора, с которой снимается напряжение отрицательной обратной связи. Может случиться, что после переключения выводов этой обмотки (рис. 39, 1 ) самовозбуждение сразу исчезнет. Это значит, что обратная связь была положительной и лишь после переключения выводов стала отрицательной.
