Трудно рекомендовать какой-либо обязательный порядок измерения параметров и доводки усилителя. По-видимому, стоит начать с измерения номинальной выходной мощности и определения чувствительности. Для этого вместо звукоснимателя включают звуковой генератор (ЗГ) и подают с него небольшое — десятки милливольт (на микрофонный вход — 1 мв) — напряжение U вх с частотой 1000 гц. Постепенно увеличивая входной сигнал, следят за картинкой на экране осциллографа (рис. 79, м). Значение U вх при котором начнут появляться искажения, можно считать чувствительностью усилителя, а напряжение на звуковой катушке громкоговорителя — номинальным выходным напряжением U вых. ном . Теперь нетрудно подсчитать и номинальную выходную мощность (рис. 31, б ).

Если в вашем распоряжении нет осциллографа и звукового генератора, то проверить чувствительность и выходную мощность можно подручными средствами, сняв так называемую амплитудную характеристику усилителя.

Для этого с накальной обмотки напряжение 6,3 в подают на делитель, составленный из постоянного сопротивления R' = 150 ком и переменного R'' = 10 ком (рис. 79, к ). Нетрудно подсчитать, что на всем переменном сопротивлении действует 1/16 часть накального напряжения, то есть примерно 400 мв (0,4 в). Разделив весь угол поворота оси переменного сопротивления R" на восемь частей, изготовив небольшую шкалу и закрепив на оси простейшую стрелку, вы получите своеобразный калиброванный генератор сигналов.

Теперь, постепенно увеличивая U вх (вращением ручки R" ), следите за изменением выходного напряжения — его можно измерять обычным авометром (рис. 79, к, л ). В итоге вы сможете построить амплитудную характеристику — график, который покажет, как меняется U вых при изменении U вх .

До тех пор пока график линеен, то есть имеет вид прямой линии, можно считать, что все хорошо, так как выходной сигнал послушно следует за входным. Загиб амплитудной характеристики соответствует области нелинейных искажений (сравните с амплитудной характеристикой громкоговорителя, рис. 15). По началу загиба вы и определяете чувствительность (по положению стрелки на шкале R" ), а также U вых. ном и P вых. ном . Учтите, что полученные результаты могут оказаться несколько заниженными, так как на низших частотах, в том числе и на сетевой частоте 50 гц, частотная характеристика усилителя обычно имеет некоторый завал.

Предложенные способы, конечно, не дают возможности строго определить номинальную мощность и чувствительность. Для этого нужно было бы точно измерять К н.и с помощью особого прибора — измерителя нелинейных искажений (рис. 31, г ). Однако оба способа позволяют оценить выходные данные усилителя и в случае необходимости подобрать оптимальное сопротивление нагрузки. Подобную операцию любители выполняют редко, но она настолько важна, что стоит коротко сказать, как это делается.

Сопротивление анодной нагрузки R а особенно важно сделать оптимальным для выходной лампы, которая вырабатывает выходной сигнал и в большей степени определяет нелинейные искажения всего усилителя. Оптимальная величина R а для той или иной лампы указана среди ее основных параметров (рис. 80, табл. 13).

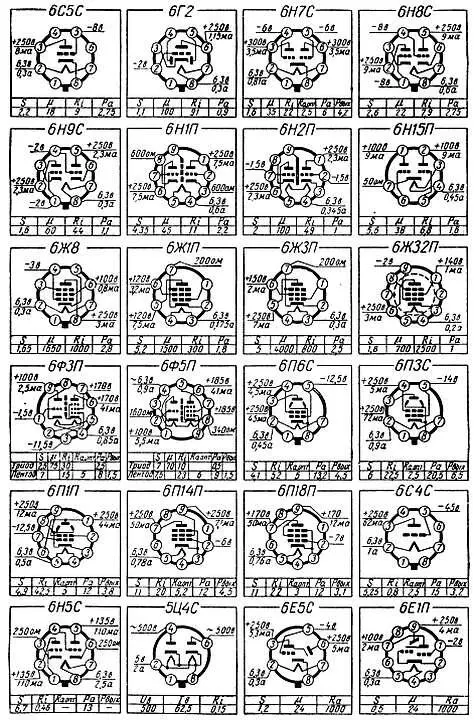

Рис. 80. Параметры и схемы цоколевки некоторых электронных ламп.

Однако в реальном случае из-за применения отрицательной обратной связи и выбора пониженных (или повышенных) напряжений оптимальное значение R а может несколько отличаться от рекомендованного. Как быть в этом случае? Разумеется, неудобно подбирать оптимальную нагрузку, меняя выходные трансформаторы или громкоговорители. Иногда, предвидя операцию по подбору R а , делают секционированную вторичную обмотку выходного трансформатора, а затем пробуют подключать громкоговоритель к различным отводам.

Но можно поступить еще более строго — заранее определить оптимальную величину R а для выбранной схемы и выбранного режима лампы, затем с учетом этой величины изготовить (или переделать готовый) выходной трансформатор. Для определения оптимальной нагрузки вместо громкоговорителя включают проволочный реостат и снимают амплитудные характеристики для нескольких значений R зв . (рис. 50). В итоге получают график, который показывает, как меняется U вых при изменении нагрузки. По этому графику и находят оптимальное значение R a .
