При превышении этих расстояний следует использовать промежуточные усилители сигнала или, к примеру, передатчики по витой паре.

Выбор разъемов

Не рекомендуется соединять сигнальный кабель с помощью скрутки или винтовых колодок. В частности, если такое соединение находится вне помещения, под воздействием окружающей среды происходит окисление контактов и возрастание сопротивления. Это приводит к ослаблению сигнала и появлению помех и шумов.

С другой стороны, лучшим вариантом соединения является качественный BNC-разъем с качественной предварительной заделкой кабеля (могут понадобиться специальные инструменты).

Распиновка такого разъема предельно проста:

• +: 12В (красный провод);

• —: земля, общий провод (черный провод).

1.2.3. Выбор блока питания и предупреждения по безопасности и перегрузкам

Для питания видеокамер следует использовать только стабилизированные блоки питания.

Не рекомендуется применять простейшие импульсные блоки питания, поскольку они создают помехи в работе видеосистемы (видимые на экране и в записи). Существуют специализированные источники питания для систем видеонаблюдения, например SKAT V.4.

Не допускается подключение камеры к автономному источнику питания, выдающему 13,6 В на входе питания камеры без дополнительного стабилизатора 12 В (из-за перенапряжения видеокамера может быть повреждена).

Однако следует учитывать возможные потери напряжения в кабеле питания, что особенно важно при большой длине кабеля питания. Поэтому важно еще перед монтажом замерять напряжение не на выходе источника питания, а в конце линии. Чем толще кабель, тем меньше потери в передаче.

Не перегружайте блок питания подключением слишком большого числа камер. Оставляйте 30 %-ный запас для уменьшения перегрева источника питания.

Камера не защищена от значительных импульсных помех по питанию или по сигнальному кабелю. Согласно статистике, более 50 % повреждений видеокамер связаны с воздействием разряда молнии, коммутационных импульсных помех на линию передачи видеосигнала и электрического питания.

Для защиты компонентов системы видеонаблюдения от возможного наведенного напряжения, к примеру от разряда молнии, рекомендуется применять устройства защиты от перенапряжения.

1.2.4. Настройка на оси наблюдения

При необходимости настройте камеру, повернув ее относительно оси наблюдения.

Для этого шестигранным ключом из комплекта ослабьте крепеж у основания корпуса камеры.

Не рекомендую поворачивать камеру более чем на 30° (если производитель не рекомендует иное). Это может привести к повреждению кабеля, проходящего внутри кронштейна. Для фиксации выбранного положения закрепите болт.

Проверьте коаксиальный кабель, подходящий к месту крепления камеры. Экран и центральная сигнальная жилы должны быть не закорочены.

Проверьте кабель питания. Замерьте напряжения питания камеры на соответствие рекомендуемому напряжению.

Настройте угол обзора объектива на реальную зону по видеомонитору, не разбирая корпуса камеры, и настройте резкость изображения. Для настройки используйте две выносные поворотные ручки, находящиеся в нижней части камеры под объективом (см. рис. 1.10 и 1.11).

После установки камеры необходимо производить ее периодическое обслуживание.

Протирайте защитное стекло и корпус камеры мягкой тканью 2 раза в год или чаще, если в этом есть необходимость. Загрязнение защитного стекла приводит к снижению четкости изображения.

Проверяйте надежность соединений кабеля. Возможна потеря контакта, вызванная окислением металла. Осмотрите кабель на наличие повреждений.

1.4.1. Видеокамера StreetCAM 580.vf

Видеокамера модели StreetCAM 580.vf имеет варифокальный объектив с фокусным расстоянием 4–9 мм.

Технические характеристики

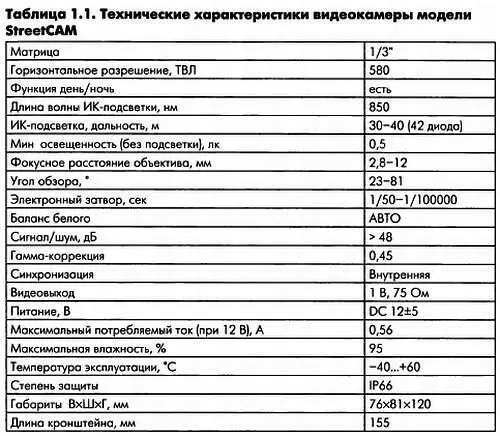

В табл. 1.1 представлены технические характеристики видеокамеры модели StreetCAM 580.vf.

1.4.2. Видеокамера OutCAM 580.ir

Отличается от предыдущей StreetCAM 580.vf по ряду параметров и технических характеристик.

Технические характеристики

ИК-подсветка, дальность: 20 м.

Худшая минимальная освещенность (без подсветки): 0,1 лк.
