На рис. 1.13 и 1.14 представлен вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории.

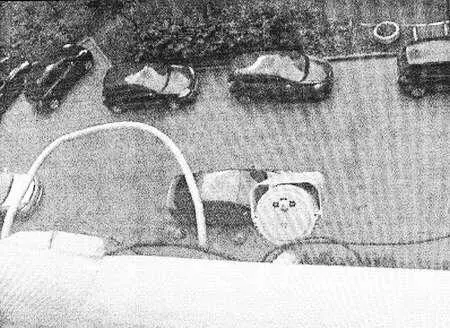

Рис. 1.13. Вид на установленную (в авторском исполнении) на стене дома видеокамеру модели Vt-131H-WIR, охватывающую обзор большей части придомовой территории.

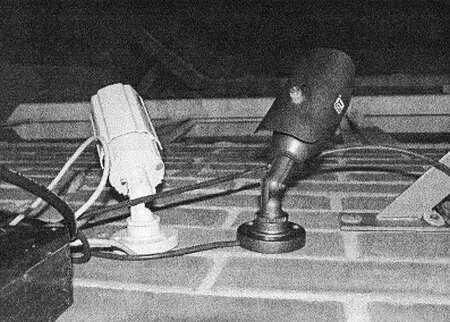

Рис. 1.14. Вид на установленные (в авторском исполнении) на стене дома две видеокамеры, охватывающие обзор большей части придомовой территории.

Дополнительные рекомендации по установке видеокамеры с точки зрения увеличения охвата территории

Старайтесь при установке не допускать следующих ситуаций:

• небо занимает более 20 % кадра, солнце попадает в кадр или имеются встречные источники света. В этом случае камера может некорректно измерить освещенность, и часть областей будут слишком темные;

• камера расположена рядом с отражающими поверхностями или направлена на них, к примеру вдоль стены. Отражение ИК-подсветки от поверхности стены может вызвать самозасветку. При необходимости наблюдения периметра убедитесь, что в ночное время отсутствует эффект самозасветки, при наличии такового разверните камеру от стены до устранения засветки;

• избегайте встречной засветки при оппозитной установке камер по отношению к источнику света: камера с ИК-подсветкой, ИК-подсветка, фонарь, фары и др.;

• объект наблюдения находится ближе 2 м к камере с ИК-подсветкой. В темное время суток распознавание может быть затруднено из-за засветки изображения ИК-диодами, опознание человека в такой ситуации может быть невозможно.

При необходимости успешно распознавать лица на таком расстоянии рекомендуется использовать камеру без ИК-подсветки и отдельный источник видимого освещения.

1.2.2. Особенности проводки

Особенности проводки связаны с выбором конкретного соединительного кабеля.

Так, для нормальной передачи видеосигнала от камеры до его потребителя необходимо применение высокочастотного коаксиального кабеля с волновым сопротивлением 75 Ом и с медной оплеткой.

Применение кабелей с другим волновым сопротивлением или с алюминиевой оплеткой не гарантирует качественной работы камеры.

В процессе выбора коаксиального кабеля следует обращать внимание на множество параметров:

• волновое сопротивление (R = 75 Ом);

• диаметр изоляции (субминиатюрные — до 1 мм; миниатюрные — 1,5–2,95 мм;

• среднегабаритные — 3,7–5 мм; крупногабаритные — более 11,5 мм). Как правило, чем толще изоляция, тем качественнее передает изображение этот кабель;

• гибкость: стойкость к многократным перегибам и механический момент изгиба кабеля (жесткие, полужесткие, гибкие, особо гибкие).

Степень экранирования кабеля

Экран защищает сигнал от влияния электромагнитных помех. Наилучший и наиболее экономичный метод — это экранирование медной фольгой с оплеткой. Рекомендуется избегать применения кабеля, у которого в качестве экрана используется алюминиевая фольга и/или иная оплетка.

На авторский взгляд, лучшим является кабель с максимальной степенью покрытия экранирующей оплеткой, к примеру 90 % — РК-75-3.7-35М.

Тем не менее важно понимать, что тот или иной вариант кабеля подбирается исходя из требований по качеству передачи сигнала и условий монтажа.

Наиболее распространенные серии марок RG, DG, SAT, к примеру RG-59, RG-6 — телевизионный кабель. Российский аналог — РК-75-3-32 или РК-75-4-12 («радиочастотный кабель»).

Кабель категории имеет несколько разновидностей, которые характеризируют его тип и материал исполнения. Качество передачи сигнала в немалой степени зависит и от монтажа.

Не следует прокладывать сигнальный кабель вблизи силовых кабелей — это приведет к электромагнитным наводкам. Следует соблюдать расстояние между сигнальными и силовыми линиями 220 В — минимум 50 см.

Если силовой кабель имеет большее, чем 220 В, напряжение, расстояние до сигнальной линии необходимо пропорционально увеличить.

При соблюдении правил монтажа принято считать, что при длине коаксиального кабеля 200 м сигнал не имеет ощутимых искажений.

Это касается, к примеру, кабеля РК 75-3.7-35М. Однако следует учитывать, что при прокладке кабеля в здании эти расстояния недостижимы из-за влияния помех от радиоэлектронного оборудования, силовых линий и ряда других факторов.
