2.1.1. Фальшкамеры

Фальшкамера CS44D

Фальшивая видеокамера CS44D производства Нидерландов фирмы Roos Electroniks предназначена для установки внутри помещений. Она имеет компактные размеры (см. рис. 2.1), надпись по окружности корпуса «Security camera» и, как сказал бы непревзойденный слесарь-кустарь В. М. Полесов из произведения Ильфа и Петрова, очень похожа на настоящую, только работает совсем не так.

Внешний вид устройства представлен на рис. 2.1.

Рис. 2.1. Внешний вид портативной фальшкамеры CS44D

Температурный диапазон от -10 до +30 °C определяется работоспособностью сменных источников питания. При авторских экспериментах с данным устройством установлено, что полностью заряженные аккумуляторы типоразмера АА (напряжение 1,2 В) с энергоемкостью 2000 мА/ч обеспечивают беспрерывную работу фальшкамеры в течение 2 месяцев и 12 дней.

Внутри имеет вид, представленный на рис. 2.2.

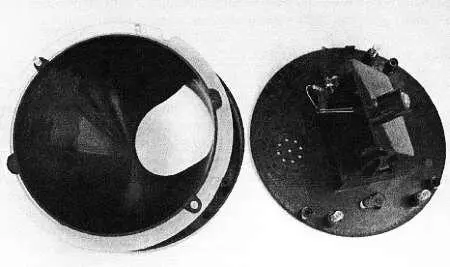

Рис. 2.2. Вид на устройство со снятой крышкой корпуса

Открутив 4 самореза и освободив верхнюю крышку корпуса (в форме полусферы), получаем доступ к святая святых — внутренней начинке устройства.

Питание — 2 элемента АА с общим напряжением 3 В. Электрическая схема незамысловатая: к питанию через ограничительный резистор сопротивлением 82 Ом подключен мигающий светодиод красного свечения. Никаких включателей или других радиоэлементов не предусмотрено.

На задней крышке корпуса установлены две выемки — для крепления конструкции на стену (потолок) под саморезы с потайной головкой диаметром 4 мм.

Фальшкамера CS4QDV

Фальшкамера CS48DV, предназначенная для установки на улице, представлена на рис. 2.3.

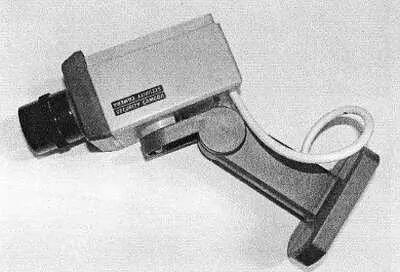

Рис. 2.3. Внешний вид фальшкамеры CS48DV

Это «фальшивое» устройство сделано производителем столь близко к оригиналу, что отличить трудно даже вблизи.

Фальшкамера CS48DV имеет отсек для батарей, полозковый включатель питания (внизу корпуса), поворотный кронштейн со встроенным низковольтным электродвигателем, фоторезистор и электрическую схему управления.

При включении питания и при приближении к фальшкамере в течение 12 секунд на ее корпусе светится красный мигающий светодиод и одновременно работает электродвигатель; таким образом, корпус псевдокамеры, закрепленный на твердой поверхности (стена, потолок, крыша), вращается влево и вправо, имитируя работу настоящей видеокамеры — профессиональной системы видеонаблюдения.

Питание — 3 элемента типа АА с суммарным напряжением 4,5 В.

На рис. 2.4–2.7 представлен вид, иллюстрирующий внутреннее содержимое фальшивой видеокамеры.

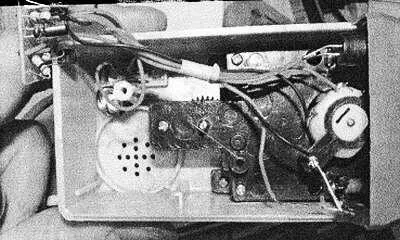

Рис. 2.4. Внутреннее содержимое фальшивой видеокамеры со снятой крышкой

Рис. 2.5. Вид вблизи на фоторезистор, индикаторный светодиод, плату управления (слева) и электродвигатель

Рис. 2.6. Вид вблизи на редуктор электродвигателя, фоторезистор (слева) и светодиод (справа)

Рис. 2.7. Вид спереди и на батарейный отсек

Особенности устройства — в том, как интересно реализовано «автоматическое» включение видеокамеры.

При подходе к такому устройству со стороны, насыщенной светом, она неминуемо срабатывает и начинает вращаться влево и вправо (12 секунд и более, если объект не отходит), что создает реальную иллюзию действующей системы видеонаблюдения. Но нет, здесь реализован не датчик движения (он способствовал бы удорожанию конструкции, а так ее можно приобрести всего за 250–300 рублей), а интересная схема на фоторезисторе. Принцип действия прост.

Подходя к такой камере, человек загораживает световой поток, на фоторезистор (типа ФР-1) падает тень, и камера начинает работать.
