Н. — Хорошо, до сих пор все понятно, но я не вижу никакой связи между твоей историей с автомобилем и интегрированием.

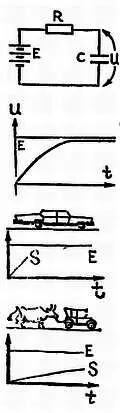

Л. — Все очень просто. Подай на вход схемы рис. 70 напряжение, в каждый момент пропорциональное скорости автомобиля. Что произойдет, если при этом предположить, что выходное напряжение останется небольшим?

Н. — Раз мы предположили, что выходное напряжение ничтожно мало, протекающий по резистору ток в каждый момент будет пропорционален входному напряжению. Следовательно, конденсатор будет заряжаться быстрее или медленнее в соответствии со значением входного напряжения (т. е. если я не ошибаюсь, скорости автомобиля).

Л. — Нет необходимости анализировать дальше, так как все нас интересующее уже произошло: в каждый момент напряжение на выводах заряжающегося конденсатора повышается точно так же, как увеличивается пройденный автомобилем путь.

Если скорость большая (входное напряжение высокое), конденсатор зарядится быстро, напряжение на его выводах поднимается так же быстро, как увеличивается пройденный автомобилем путь, когда он движется быстро. Если в один прекрасный момент автомобиль остановится, входное напряжение становится равным нулю и конденсатор перестает заряжаться.

Н. — А, нет. Я с тобой совершенно не согласен; когда напряжение равно нулю, конденсатор разряжается.

Л. — Строго говоря, ты прав. Но мы предположили, что входное напряжение, а также сопротивление резистора и емкость конденсатора велики. Напряжение на выводах конденсатора всегда очень мало по сравнению с нормальными значениями входного напряжения, когда входное напряжение исчезает, конденсатор действительно немного разряжается, но этот разряд ничтожно мал.

Н. — Теперь я начинаю понимать, и у меня даже возникла идея.

Л. — Обычно к твоим идеям я отношусь с недоверием, но все же расскажи, что ты придумал.

Н. — Если вдруг машина начинает пятиться назад, то при известной ловкости можно считать, что ее скорость стала отрицательной.

Л. — Все правильно, в этом нет никаких фокусов, это совершенно правильное алгебраическое выражение.

Н. — Хорошо, но при таких условиях мы получим на входе схемы (рис. 70) отрицательное напряжение. Оно имеет значительную величину, и мы можем сказать, что конденсатор С разряжается. Точно такую же картину можно видеть на спидометре катящегося назад автомобиля — счетчик пройденного пути начнет крутиться в обратную сторону.

Л. — Прими мои поздравления, Незнайкин, ты прекрасно понял… В самом деле подаваемое на вход напряжение может быть отрицательным. Но мне не хотелось бы оказаться рядом с тобой в автомобиле при выполнении эксперимента на практике, когда ты попытаешься быстро ехать назад, оставаясь на правой стороне дороги. Но за исключением этого случая, который относится лишь к правилам уличного движения, твоя идея полностью обоснованна.

Н. — Да, но… прости, здесь имеется одно непонятнее мне обстоятельство: Ты сказал, что схема на рис. 70 ведет себя правильно, т. е. ведет себя как интегрирующая схема, только при условии, что выходное напряжение очень маленькое. Но когда ездишь, машина неизбежно накапливает пройденные километры, иначе говоря, конденсатор С накопит вольты. Что же тогда делать, ведь ты уже не сможешь сказать, что выходное напряжение останется небольшим по сравнению с входным напряжением?

Л. — Ты совершенно прав. Эта система сохраняет работоспособность как интегрирующая в течение ограниченного времени, и это время можно увеличить, если подобрать высокоомный резистор и конденсатор большой емкости. Таким подбором можно сделать напряжение на выводах конденсатора чрезвычайно низким.

Н. — Но тогда, доводя дело до крайности, можно было бы сказать, что твоя схема действительно совершенна только в том случае, когда не дает никакого напряжения на выходе.
