Можно, например, сказать, что на частоте 1 Мгц, когда реактивное сопротивление С в 10 раз меньше сопротивления R 2 , анодная нагрузка лампы состоит только из С ; следовательно, усиление может упасть в 10 раз (на самом деле падение усиления несколько меньше и коэффициент 10 справедлив для пентода, внутреннее сопротивление которого можно считать бесконечно большим по сравнению с сопротивлением R 2 ).

Н. — Значит, конденсатор С начинает серьезно мешать, когда его реактивное сопротивление падает ниже сопротивления R 2 ?

Л. — Именно это я пытаюсь заставить тебя сказать уже на протяжении четверти часа. Ну, так что же надлежит сделать, чтобы паразитная емкость не мешала на возможно более высокой частоте?

Н. — Уменьшить С .

Л. — Правильно, но это ты мне уже говорил. Что еще можно сделать?

Н. — Но я ничего не вижу. Может быть уменьшить величину R 2 ?

Л. — Наконец-то!.. Конечно, Незнайкин, нужно уменьшить R 2 , чтобы реактивное сопротивление С (которое снижается с увеличением частоты) стало меньше сопротивления R 2 на как можно более высокой частоте. Широкополосные усилители обычно рассчитываются на низкое сопротивление анодной нагрузки. В нарисованном тобой усилителе усиление снижается на 3 дб на частоте 100 кгц. А если бы сопротивление нагрузки было не 100 ком, а 1 ком, снижение усиления на 3 дб произошло бы только на частоте 10 Мгц.

Н. — А уменьшив нагрузку до 10 ом, мы расширили бы полосу до 1000 Мгц!

Л. — В принципе ты прав. Но я готов поспорить с тобой на что угодно, что при анодной нагрузке с сопротивлением 10 ом усиление твоей лампы по напряжению будет значительно меньше единицы.

Н. — Какой ужас! Об этом-то я и не подумал. Но скажи, пожалуйста, ведь и с нагрузкой 1 ком усиление тоже не очень большое?

Л. — Увы! Всякая медаль имеет свою оборотную сторону. Для улучшения дела используют пентоды с большой крутизной, что позволяет и при низком сопротивлении анодной нагрузки получить не такое уже малое усиление. Кроме того, используют известные коррекции, о которых ты уже мне говорил. В частности, можно включить небольшую катушку последовательно анодной нагрузке — параллельная коррекция (рис. 40, а ); можно включить эту катушку последовательно с конденсатором связи — последовательная коррекция (рис. 40, б ) или применить оба вида коррекции — комбинированная коррекция (рис. 40, в ). С помощью этих коррекций, если они хорошо отрегулированы, удается почти удвоить полосу пропускания.

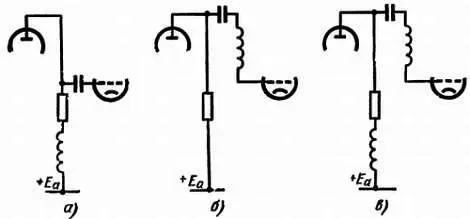

Рис. 40. Высокочастотную коррекцию усилителя можно осуществить с помощью катушки, включенной последовательно с анодной нагрузкой ( а— параллельная коррекция), катушки, включенной последовательно с цепочкой связи между двумя каскадами ( б— последовательная коррекция), или с помощью двух катушек ( в— комбинированная коррекция).

Н. — И до какой частоты можно дойти при использовании всех этих средств?

Л. — Без особого труда удается сделать усилители с верхней границей до 30 или 50 Мгц. Можно еще больше расширить полосу, но для этого требуется особый усилитель, получивший название «усилителя с распределенным усилением»; это своего рода длинная линия с включенной в нее лампой, но о нем мы говорить не будем.

Н. — А можно ли устранить сдвиг фазы в такой широкой полосе частот?

Л. — Это невозможно, да, впрочем, и не нужно. Достаточно, чтобы сдвиг фазы был пропорционален частоте, но это не всегда легко осуществить.

Н. — Я догадываюсь, что последует дальше: после рассказа о способах расширения полосы пропускания усилителя в сторону высоких частот вполне логично заняться расширением полосы в сторону низких частот.
