Transss! — программа для упрощенного расчета сетевого (220 В, 50 Гц) трансформатора с Ш-образным магнитопроводом. Вводится входное напряжение, необходимое выходное на нагрузке (после выпрямительного моста в пределе 3…130 В) и ток в нагрузке (в интервале 0,1… 1 А). Все остальное (число витков и диаметр провода для каждой из обмоток, мощность трансформатора, площади сердечника и окна) вычисляется автоматически. Работает из Windows, и инсталляция не требуется ( transss.exe 34 Кб).

TR— позволяет выполнить расчет трансформатора или дросселя. Знает разные виды магнитопроводов. Работает из Windows, и инсталляции не требуется (все файлы занимают 335 Кб).

Довольно широко используются в разных конструкциях аналоговые таймеры из серии 555 (отечественный аналог К1006ВИ1). Выполняющие расчет временных параметров таких узлов, имеется много разных вспомогательных программ для персонального компьютера (вы их найдете на компакт-диске). Здесь Мы отметим только две. Пользоваться ими довольно просто: после запуска выбираем режим генератора ( Astable ) или одновибратора ( Monostable ) и вводим исходные значения времязадающих элементов. После этого сразу получаем рассчитанную частоту для генератора, собранного по типовой схеме (дополнительно еще может показываться рассчитанная длительность импульса (Т1) и рабочий цикл «duty cycle» — D = Т1/Т), а для одновибратора — только длительность импульса.

555 timer component selection— удобная программа, которая, в отличие от остальных, позволяет сразу выбирать номиналы времязадающей цепи из стандартного ряда (Е24) для элементов. Значения при расчете могут использоваться для резисторов от 1 кОм до 1 МОм, конденсаторов от 1000 пФ до 1000 мкФ. Правда, программа вас предупредить, что использовать конденсаторы с емкостью более 100 мкФ не рекомендуется (для микросхем, выполненных по биполярной технологии), но расчет все равно выполнит. Написана для Windows 95, 98 и не требует инсталляции (файл ic_555 занимает 221 Кб).

555 TIMER— программа позволяет рассчитать частоту автогенератора. При этом параметры резисторов можно вводить любые в интервале от 100 Ом до 10 МОм, а емкость от 100 пФ до 1 Ф. Написана для DOS (инсталляция не требуется), но работает и в Windows 95, 98 в режиме эмуляции DOS (весь комплект файлов занимает 215 Кб).

Существует много программ расчета, выполненных в виде HTML-документов (интернетовских страниц). Для их независимого использования (без подключения к Интернету) необходимо их переписать, сохранить на своем компьютере, перейдя. к меню «Добавить в избранное», отметив галочкой опцию «Сделать доступной автономно». Варианты таких программ и обучающую информацию по практическому использованию таймеров вы сможете найти в Интернете по адресам:

http://webhome.idirect.com/~jadams/electronics/555calcs.htm

http://www.hot.ee/ps00/ele/555.htm

http://www.ilmu.8k.com/kalkulator/kal555.html

http://www.westminster.org.uk/intranet/departments/electronics/555.htm

http://www.williamson-labs.com/555-circuits.htm

http://ourworId.compuserve.com/homepages/Bill_Bowden

Этот класс программ пригодится только начинающим радиолюбителям. Скорей всего, вы не будете использовать их в своей практической деятельности. Но они помогут легче запомнить азы построения электронных схем.

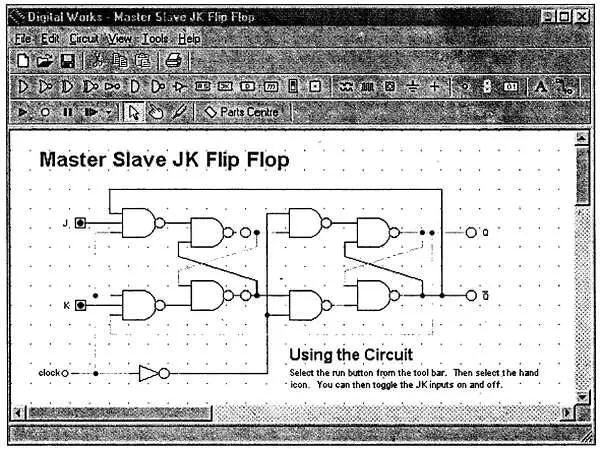

Digital Works 3.04— демонстрационная версия простой и легкой в освоении программы, позволяющей виртуально имитировать работу логических (цифровых) схем, графически представив их на экране монитора. Программа дает возможность анализировать поведение элементов схемы в режиме реального времени. Это облегчает процесс обучения цифровой электронике.

После инсталляции работает программа из Windows ( dw3_install.exe 1,6 Мб).

Schematic Symbol Reference ver. 1.0— программа позволяет познакомиться с особенностями в обозначениях различных радиодеталей за рубежом. Выделив интересующий компонент, вы сразу получите его краткое описание, правда, на английском языке. Работает из Windows после инсталляции (227 Кб). Автор Aaron Cake .
