Программный двухлучевой осциллограф позволяет наблюдать сигналы частотного диапазона 10…22000 Гц. Коэффициент отклонения по вертикали: 0,1…2000 мВ/дел, по горизонтали — 0,05… 10 мс/дел. Работать можно не только с внутренней, но и с внешней синхронизацией (анализ фигур Лиссажу).

Имеющийся в составе генератор работает в диапазоне частот 0,1…48006 Гц и обеспечивает формирование сигналов синусоидальной, прямоугольной, треугольной форм, белый и розовый шумы, всевозможные импульсы различной частоты и длительности. Также на нем можно воспроизвести сигнал особого вида, записанный ранее в wave-файл. Регулировка уровня выходного сигнала осуществляется отдельно по левому и правому выходам. Есть возможность изменять фазовый сдвиг между каналами (подробно описано в справке).

Анализатор спектра может работать как в режиме автоматического определения амплитуды сигнала на заданной частоте, так и в режиме измерения полных гармонических искажений плюс шум THD+N ( Total Harmonic Distortion plus Noise ). При этом частоту, на которой эти параметры будут измеряться, можно задать вручную либо включить ее автоматическое определение (если входной сигнал определенной частоты). Диапазон рабочих частот и уровень входного сигнала анализатора спектра такие же, как и у осциллографа.

Так же, как и в предыдущей программе, для уменьшения ошибок, возникающих в процессе обработки сигнала и приводящих к погрешностям измерения, есть возможность включать корректирующие входные и выходные фильтры, позволяющие компенсировать влияние собственной неравномерности АЧХ звуковой карты на результаты измерений. Эти фильтры представляют собой обычный текстовый файл с расширением *.соr, правила создания которого подробно описаны в справочной системе.

Программа работает из Windows 95, 98 (инсталляционный файл для версии 1.4 занимает 1 Мб). Минимальные системные требования: Pentium 90 с ОЗУ 16 Мб.

Win Tone v. 2.02— программа декодера сигналов тонового набора телефонного номера (DTMF) при помощи звуковой карты. Поддерживается также ряд других современных стандартов. Работает из Windows ( wintn22.zip 1,5 Мб).

Анализатор— программа, которая позволяет генерировать импульсы и принимать сигналы с логическим уровнем для анализа работы реальной цифровой схемы (4 входа). Эпюры напряжений показываются на экране монитора в виде многоканальной осциллограммы. Для работы потребуется изготовить довольно простую приставку, которая подключается к любому из последовательных портов компьютера (СОМ1 или COM2). Более подробное описание данной программы можно найти в журнале [4], а саму программу переписать с сайта издательства.

Работает она из-под Windows ( analizer.exe 423 Кб). Автор А. Шрайбер .

Unilogic— осциллограф на четыре канала для наблюдения логических сигналов. Имеется возможность их записи с последующим воспроизведением.

Может выполнять роль частотомера. Схема подключения входных сигналов к LPT порту имеется в описании (это порт, куда обычно подключается принтер). Программа написана для DOS ( uniIogic.zip 81,5 Кб). Автор А. Полюсов .

Этот класс программ относится, к чисто радиолюбительским технологическим «инструментам». Воспользовавшись ими, вы облегчите себе работу по «разводке» печатной платы, оформлению электрической схемы и разработке передней панели своего прибора.

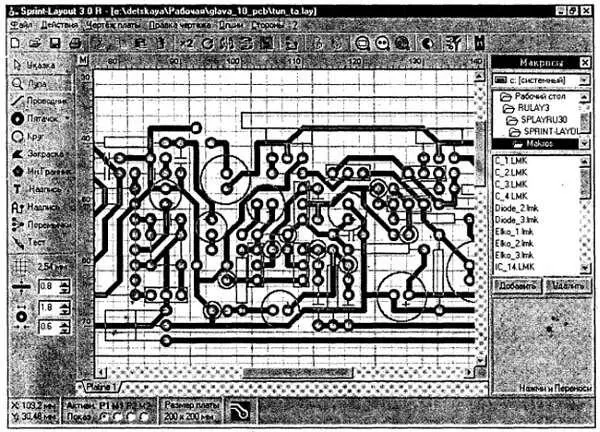

Sprint Layout v3.0— программа для «ручной» разводки печатных плат, выпущенная немецкой фирмой Abacom Ingenicurgcsellschaft . Своеобразная замена бумаги, карандаша и стирательной резинки. Очень удобна и проста в освоении, обладает русским интерфейсом.

Работает из Windows и не требует инсталляции (занимает на диске 793 Кб).

Существует несколько версий программы: 2-я и 3-я с русским интерфейсом, а также их дубли с немецким. Пользоваться удобнее, конечно, русифицированной 3-й версией — она предоставляет больше возможностей, да и работает, как показала практика, намного лучше.
