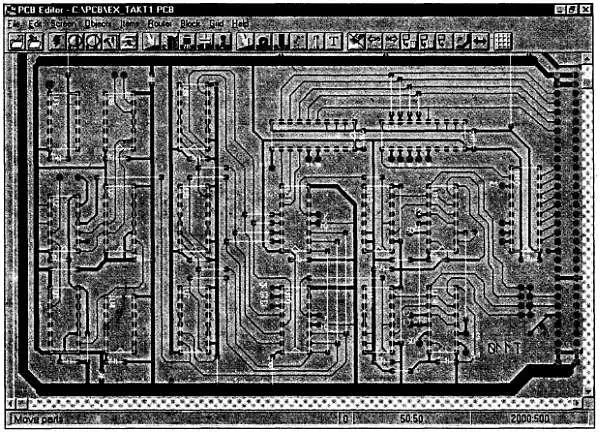

Программа позволяет распечатать плату в разных масштабах и с разными настройками (в том числе печать сверловки и зеркало), а также создавать gerber-файлы.

ExpressPCB— менее удачный вариант программы, позволяющей вручную «разводить» печатную плату. Имеются все необходимые инструменты, однако отсутствует предпросмотр в окне печати, стандартные посадочные места видны только в виде текстовых фрагментов.

Работает из Windows, размер инсталлятора — 3,57 Мб.

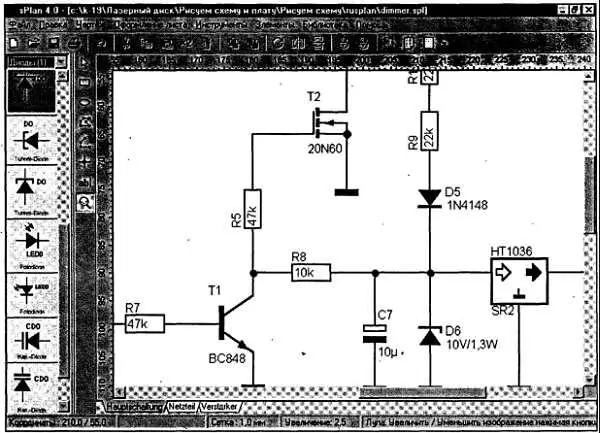

Splan-4.0— русифицированная программа для создания принципиальных электрических схем. Слева в окне расположена библиотека элементов, которую можно дополнять новыми графическими обозначениями, в том числе и принятыми^ нас в стране, — в соответствии с нормами ЕСКД. Радиолюбители могут воспользоваться уже готовыми графическими обозначениями, благо, их имеется достаточно. Кстати, схему можно экспортировать в формат .bmp, тогда, конвертировав ее в популярные в Интернете форматы .jpgили . gif, возможно представить рисунок на своем сайте (если он, конечно, у вас есть). Удобный интерфейс печати имеет предпросмотр и масштабирование листа. Автоматически отцентрировать рисунок позволяет кнопка «центровка».

Очень простая в освоении программа, рекомендуемая радиолюбителям. Размер — 1 Мб.

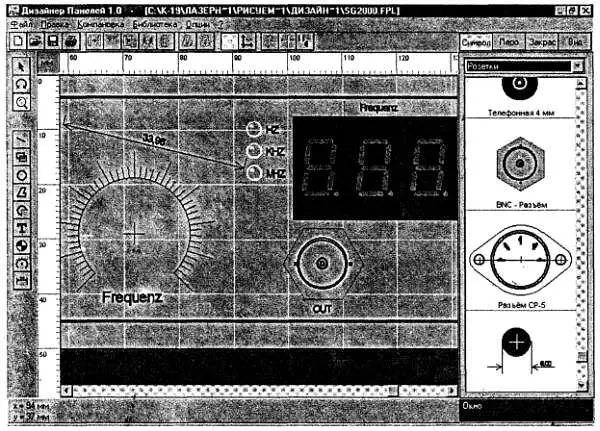

Fdsigner— дизайнер панелей. Русифицированная отечественными умельцами программа от немецкой фирмы Abacom. Напоминает обычный графический продукт типа «короля дров» (Corel draw), если бы не одно «но». В библиотеке дизайнера содержатся готовые, нарисованные в масштабе символы элементов, обычно выносимых на передние приборные панели, — шкалы, гнезда, значки, кнопки, шильдики, сигналы. Размещая их на поле панели, можно скомпоновать вполне приличную «морду» прибора. Затем, распечатав ее на лазерном или струйном принтере, подложить под оргстекло.

Программа не требует инсталляции (размер — 1,35 Мб).

Радио-калькуляторпозволяет быстро определить:

• общее сопротивление при параллельном включении резисторов;

• реактивное сопротивление конденсатора на заданной частоте;

• реактивное сопротивление катушки индуктивности;

• резонансную частоту контура по известным L и С;

• количество витков однослойной катушки для заданной индуктивности;

• количество витков многослойной катушки;

• номиналы элементов для аттенюатора мостового типа;

• номиналы элементов для аттенюаторов Т и Н типа.

Выполнена в виде Web-страницы (все файлы программы занимают 26 Кб), автор Harry Lythall .

Расчет колебательного контура— простая программа для быстрого расчета параметров колебательного контура в разных вариантах. Здесь же можно рассчитать параметры однослойной катушки с нужной индуктивностью.

Написана под Windows и инсталляции не требует ( kontur32.exe 259 Кб). Автор К. Гранкин .

Capacitor Calculator— радиотехнический калькулятор для определения параметров параллельного или последовательного включения до 5 разных конденсаторов и постоянной времени RC-цепи.

Работает из Windows и инсталляции не требует (файл самораспаковывающего архива ccalc.exe занимает 118 Кб).

Почти в любом радиотехническом устройстве имеется трансформатор. Не всегда удается купить такое изделие с нужными параметрами. В этом случае соответствующие программы позволяют быстро выполнить расчет таких узлов для необходимых значений напряжения и тока в нагрузке. Вот некоторые из них.
