Tone Stark Calculator, версия 1.2— программа для 7-ми типовых схем пассивных регуляторов тембра, демонстрирующая их все характеристики. Позволяет сразу показать амплитудно-частотную характеристику при изменении положения виртуальных регуляторов.

Работает из Windows ( tsc120.exe 945 Кб).

DLS Box 2000— программа для расчета и демонстрации характеристик низкочастотной акустической колонки в зависимости от ее конструкции. Вам достаточно выбрать один из распространенных вариантов конструкций из меню, а также найти в базе данных тип динамиков на нужную мощность.

После инсталляции работает из Windows ( dxsbox2000eng.zip 3,3 Мб).

Проектирование сложных схем сегодня уже немыслимо без компьютера. Это позволяет ускорить процесс разработки и сократить затраты времени и средств. Ведь физическое исследование влияния разных изменений в устройстве более трудоемко, поскольку требует макетировать схему «живьем», проводить сложные измерения. Компьютер позволяет быстро и наглядно получить ответы на большинство возникающих вопросов; не рискуя при этом повредить сами элементы схемы. Но не следует думать, что виртуальное моделирование избавит от необходимости в конечном итоге проверять результаты работы устройства на реальной (собранной в «железе») схеме или от необходимости разбираться в схемотехнике, т. е. особенностях построения схем. Пока компьютер еще не умеет придумывать хорошие схемы, а позволяет только проанализировать параметры предложенного ему варианта. Именно синтез схемы является творческим процессом.

Существует достаточно большое количество программ для расчета схем и демонстрации их характеристик. Все они отличаются по возможностям, скорости работы и сложности освоения (большинство этих программ является лицензионными и достаточно дорогостоящими продуктами). Кроме знаний технического английского языка (многие имеют англоязычный интерфейс), сложность освоения заключается в основном в том, что для многих элементов, с которыми приходится реально иметь дело, в программах нет готовых математических моделей. Их приходится вводить самостоятельно по имеющемуся шаблону. Так, например, даже для такого простого элемента, как трансформатор, чтобы создать математическую модель (конкретного типа, имеющегося у вас в руках) потребуется вводить от 15 до 40 параметров, большую часть из которых вы не найдете ни в одном справочнике (придется измерить самостоятельно). А точность конечного результата работы любой программы зависит не только от точности исходной виртуальной модели каждого элемента, но и от алгоритма вычислений.

Все эти программы можно назвать современными, так как они выполнены для Windows. После инсталляции можно использовать все приемы, которые имеются в «Окнах» (перетаскивание объектов мышкой, копирование в буфер и др.). Помочь разобраться с интерфейсом поможет имеющаяся в каждой программе справочная система и собственная интуиция. В комплекте, как правило, имеется большой перечень уже готовых (нарисованных) схем-примеров, что помогает быстрее узнать возможности программ.

Каждая из программ для моделирования имеет свои особенности, с некоторыми из которых вы и познакомитесь. Вот список основных, наиболее известных программ (в скобках указан Интернет-адрес фирмы-разработчика, где можно получить оценочные или студенческие версии, другую дополнительную информацию):

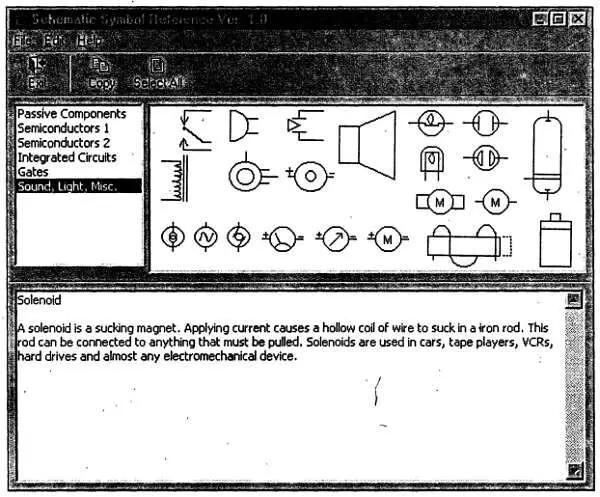

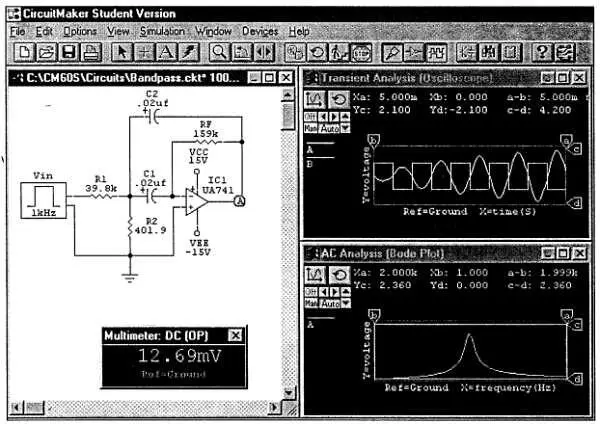

Circuit Maker— электронная лаборатория, которая может использоваться для наглядного обучения основам электротехники и электроники. ( http://www.microcode.com/downloads/student.htm). В базе содержится много типовых схем.

Файл программы в архивном виде занимает 3,3 Мб (бесплатную студенческую версию 6 вы найдете на компакт-диске).

Electronics Workbench— универсальная программа была разработана в 1989 г. фирмой Interactive Image Technologies ( http://www.interactiv.com) и в настоящее время распространяется уже ее 6-я версия. Демонстрационная версия работает 30 дней.
