Версия v. 5.12 программы (наиболее распространена из-за своих умеренных требований к компьютеру) предназначена для работы из Windows 95, 98, NT 3.51. В компьютере требуется не менее 8…12 Мб оперативной памяти. Сама программа занимает на винчестере около 16 Мб и еще 10 Мб потребуется для хранения временных файлов.

Программа очень проста в освоении и удобна в работе (разобравшись с ней, вы легко сможете освоить и более сложные программы). Позволяет анализировать работу электронных схем (цифровых и аналоговых). Имеет обширную библиотеку компонентов (полупроводниковых приборов и микросхем разных фирм), а также включает генераторы сигналов, осциллографы, тестеры. Пользователю не нужно изучать правила составления задания на моделирование — достаточно составить схему из нужных элементов (имеющихся в базе) и разместить на ней измерительные приборы. В отличие от других программ, на экране выводится изображение виртуальных измерительных приборов, по внешнему виду и характеристикам приближенных к их промышленным аналогам.

После составления схемы процесс моделирования начинается подачей питания при помощи виртуального включателя (расположен в правом верхнем углу панели инструментов). Воспользовавшись имеющимися в меню панели инструментов программами анализа можно получить любую информацию о работе схемы.

Возможностей программы вполне достаточно для моделирования цепей и каскадов усилителей не только на транзисторах, но и на радиолампах. Имеется возможность экспорта схемы в программы РСВ-трассировки (автоматизация выполнения топологии печатной платы).

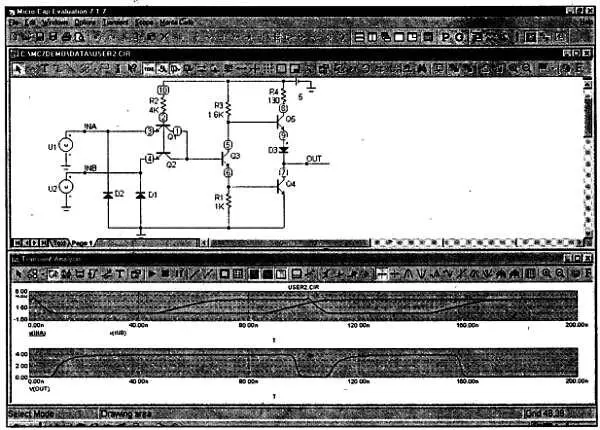

Micro-Cap Evaluation— пакет схемотехнического моделирования, который может использоваться и для наглядного обучения основам электротехники. Разработан фирмой Spectrum Software ( http://www.spectrum-soft.com).

Работает программа под управлением Windows 95, 98, 2000, NT 4.0. Файл программы в архивном виде занимает 3,5 Мб (бесплатную студенческую версию вы найдете на компакт-диске).

SE Amp CAD v. 1.01 и Tube CAD v.1.1(разработаны фирмой GlassWare ) — эти две программы дополняют друг друга и предназначены только для расчета всех типовых схем усилителей на радиолампах. Удобны тем, что сами схемы рисовать не нужно — они уже имеются в базе программ. Программы могут использоваться и как справочная база данных по радиолампам.

Serenade 8.0— пакет для анализа и моделирования схем.

Фирма Compact Software ( http://www.comsofl.com) выпускает целый перечень программных продуктов:

Microwave Explorer 4.0— для моделирования антенн;

Microwave Success 2.0— моделирование систем связи;

Super-Spice 1.0— моделирование электронных схем семейства SPICE, с моделями устройств СВЧ;

Microwave Scope— моделирование оптико-электронных устройств;

Compact Scout— программа идентификации параметров нелинейных моделей транзисторов по результатам измерения статических характеристик и S-параметров.

Профессиональные разработчики пользуются комплектом программ, входящих в состав системы P-CAD 2001. Это целый пакет лицензионных интегрированных программ (т. е. работающих друг с другом), позволяющий автоматизировать разработку любых печатных плат, включая многослойные платы. Все программы (модули) этого пакета начинаются с Р-CAD, а далее идет указание на назначение:

Schematic— графический редактор схем;

РСВ— графический редактор печатных плат;

Autorouters— автоматический трассировщик проводников плат;

Library Executive— администратор библиотек и др.

Эти программы универсальны, могут легко модифицироваться для разных радиотехнических применений, но без изучения соответствующей литературы освоить их практически невозможно.

ACCEL EDA( http://www.acceltech.com) — пакет программ для анализа и высококачественного проектирования для промышленного производства печатных плат;

САМ350— ( http://www.ecam.com);

DesignLab— ( http://www.microsim.com);

LabView— (Kttp://www. ni.com);

SPECCTRA— автоматический трассировщик проводников печатных плат ( http://www.cctech.com);

конвертор P-CAD SPECCTRA— ( http://www.maxnet.ru/p2s).

В продаже имеется достаточно много книг, посвященных этим программам компьютерного моделирования (в рамках этой книги описать особенности их не удастся, да и, скорее всего, не всем это нужно).
