Током открытого транзистора VT1 отпирается транзистор VT2, и в течение каждого полупериода конденсатор С2 разряжается через резистор R6 на управляющий электрод тринистора VS1. Мощность, выделяемая в нагрузке — электронагревателе, — при этом соответственно увеличивается от 50 до 95 % от номинальной (равной 1,5 кВт).

С помощью подстроечного резистора R2 стабилизируемую температуру можно изменять от 0 до 25 °C. Индикатором включения нагревателя служит неоновая лампа HL1.

Рис. 31. Принципиальная схема простого терморегулятора

Маяцкий Ю. [23]

Предлагаемый термостабилизатор предназначен для поддержания температуры в пределах от 10 до 50 °C с точностью ±0,5 °C. Мощность нагревательного устройства, управляемого терморегулятором, не должна превышать 2 кВт.

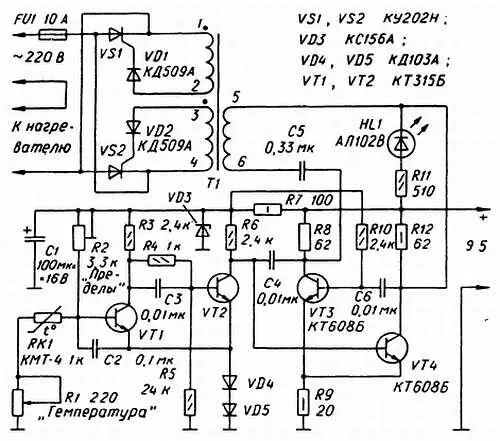

Принципиальная схема термостабилизатора показана на рис. 32.

Рис. 32. Принципиальная схема простого термостабилизатора

Устройство состоит из четырех функциональных узлов: триггера Шмитта, мультивибратора, трансформатора и тринисторного ключа. Состояние триггера Шмитта, собранного на транзисторах VT1, VT2, соответствует сопротивлению терморезистора RK1, который служит датчиком температуры. Когда, уменьшаясь, сопротивление терморезистора переходит нижний порог, триггер Шмитта переключается и своим выходным напряжением затормаживает мультивибратор, собранный на транзисторах VT3, VT4. В результате тринисторный ключ (VS1, VS2) не пропускает ток в цепь обогревателя. Увеличение сопротивления терморезистора выше верхнего порога приводит к переключению триггера Шмитта в первоначальное положение, чем разрешается работа мультивибратора, импульсами которого открываются ключевые тринисторы. Поэтому через нагревательный элемент начинает протекать электрический ток. Процесс повторяется с частотой, которая определяется мощностью обогревателя, разностью температур объекта и окружающей среды, тепловой инерцией объекта и шириной петли гистерезиса триггера Шмитта.

Для сужения петли гистерезиса в эмиттерную цепь транзисторов включены диоды VD4, VD5. Пределы регулирования температуры устанавливают резистором R2, а значение температуры — резистором R1. При мощности нагревателя более 200 Вт тринисторы нужно снабдить радиаторами.

Трансформатор Т1 намотан на ферритовом кольце марки 2000НМ размерами 18x12x4 мм. Его одинаковые обмотки содержат по 50 витков провода ПЭЛШО 0,17. Печатная плата с расположением деталей показана на рис. 33.

Рис. 33. Печатная плата и расположение деталей

Бартенев В. [24]

Назначение терморегулятора — в автоматическом поддержании заданной температуры в помещениях. При указанных на схеме (рис. 34) параметрах резисторов R1-R4 он поддерживает температуру, заданную потенциометром R2, в пределах от +30 до +40 °C с точностью до ±0,1 °C. Подбирая сопротивления указанных резисторов, можно изменять диапазон температур и сдвигать его в сторону более высоких и низких температур.

Датчиком температуры VD1 служит германиевый диод Д2Д, который в обратном включении обладает более высоким температурным коэффициентом: при изменении температуры на 10 °C обратное сопротивление изменяется примерно вдвое.

Пока потенциал входа 3 операционного усилителя DA1, который включен компаратором, ниже, чем входа 2 , на выходе 6 — логический 0. Транзистор VT1 заперт, реле К1 отпущено, контакты К1.1 замкнуты, тринистор VS1 открыт, диодный мост VD4 проводит ток и нагреватель ЕК включен. При повышении температуры обратное сопротивление диода VD1 уменьшается и потенциал входа 2 компаратора понижается. Когда он станет ниже, чем входа 3 , на выходе 6 появится уровень логической 1. Транзистор VT1 откроется, сработает реле К1 и разомкнет контакты К1.1. Тринистор запрется, и нагреватель выключится. Температура в помещении начнет падать, потенциал входа 2 компаратора возрастать и превысит потенциал входа 3 , нагреватель вновь включится.

Силовым трансформатором выбран выходной трансформатор кадров ТВК телевизора «Рубин». Реле К1 — РЭС9, паспорт РС4.524.200.
