В качестве термочувствительного датчика в схеме используется диод VD1, подключенный к клеммам ХТ1, ХТ2. Прямой ток диода задается резисторами R11 и R3. Падение напряжения на диоде подается на базу транзистора VT2.

Смещение на базе транзистораУТ 1 задается резисторами R1-R3. Транзисторы VT1 и VT2 образуют дифференциальный усилитель, который можно балансировать переменным резистором R2. При изменении температуры, окружающей диодный датчик, происходит разбаланс дифференциального каскада. Напряжение разбаланса измеряется стрелочным прибором РА1, который включен между коллекторными нагрузками транзисторов R4 и R10.

Стабильное напряжение питания дифференциального усилителя создается благодаря наличию в цепи батареи GB1 параметрического стабилизатора, состоящего из резистора R12 и стабилитрона VD2. Из-за значительного потребляемого термометром тока питание включается кнопкой SB1 только на время измерения температуры.

В качестве РА1 используется стрелочный прибор типа М24, М52 или другой с током полного отклонения стрелки 100 мкА, 50 мкА или -50…0…+50 мкА. GB1 — батарея «Крона» или две последовательно соединенные 3336.

При налаживании сначала проверяют работу термометра, устанавливая при комнатной температуре резистором R2 стрелку индикатора на отметку 20 мкА. Затем, зажав в руке датчик, проверяют, увеличиваются ли показания прибора. Если они уменьшаются, изменяю! полярность микроамперметра.

Наконец, следует калибровка термометра. Диодный датчик опускают в сосуд с водой и льдом. Резистором R2 балансируют прибор, устанавливая стрелку на нуль шкалы. Вынув датчик из воды и дождавшись увеличения показаний, опускают датчик в кипящую воду. Резистором R9 устанавливают стрелку наделение 100. Эти операции повторяют несколько раз, пока не добьются точных показаний прибора.

Нечаев И. [21]

Термометр предназначен для дистанционного измерения температуры воздуха.

Эксперименты показали, что в качестве термодатчиков наиболее подходящими являются однопереходные транзисторы КТ117, обеспечивающие получение практически линейной шкалы термометра.

Схема термометра (рис. 29) представляет собой мост, образованный резисторами R2-R5, и транзистором VT1. В диагональ моста включен микроамперметр РА1 с нулем посередине шкалы. Точность показаний термометра обеспечивается стабилизацией питающего напряжения с помощью параметрического стабилизатора на полевом транзисторе VT2 и стабилитроне VD1. Обычно термометр включают лишь на время контроля температуры, поэтому его допустимо питать от батареи «Корунд» или аккумулятора 7Д-0.1, используя кнопочный выключатель.

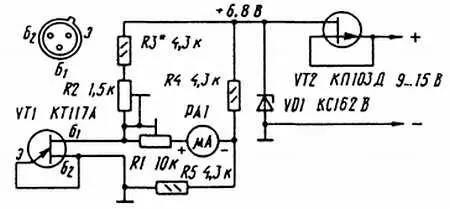

Рис. 29. Принципиальная схема простого термометра

Стрелочный индикатор прибора — микроамперметр на ток 50 мкА с нулем посередине шкалы. Датчик помещен в металлическую трубку, герметизированную с обоих концов. Провод, соединяющий датчик с измерительным мостом, должен быть экранированным. Остальные детали термометра смонтированы на печатной плате, чертеж которой приведен на рис. 30.

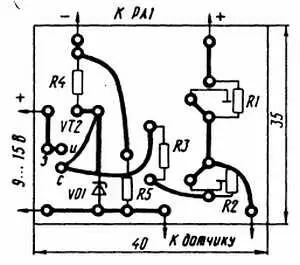

Рис. 30. Печатная плата простого термометра

При налаживании термометра помещают датчик в тающий лед и измеряют сопротивление датчика. Устанавливают в мост резистор R3 сопротивлением примерно на 1 кОм меньше сопротивления датчика. Затем подключают питание и резистором R2 устанавливают стрелку микроамперметра на нуль посредине шкалы. Затем помещают датчик в духовку плиты с температурой 45–50 °C и резистором R3 устанавливают стрелку прибора на соответствующее деление шкалы.

Беляков А. [22]

Терморегулятор (см. рис. 31) предназначен для поддержания температуры в помещении в пределах 2–4 °C при отрицательной температуре наружного воздуха.

Измерительный мост образован источником образцового напряжения (R3, VD1, VD2, С1) и делителем напряжения (R1, R2, RK1). В диагональ моста включен транзистор VT1, который при низком сопротивлении терморезистора RK1 заперт. При увеличении этого сопротивления транзистор VT1 сначала начинает открываться лишь около максимума напряжения сети, а затем все раньше, ближе к началу полупериода.
