Принципиальная схема емкостного реле приведена на рис. 38. На полевом транзисторе VT1 собран генератор высокой частоты по схеме индуктивной трехточки. В процессе генерации на истоке полевого транзистора образуется положительное напряжение, и транзистор VT2 оказывается заперт. При воздействии на датчик увеличивается емкость затвора на землю, что приводит к срыву колебаний генератора. Теперь за счет дополнительного тока через L1 и промежуток затвор-исток увеличивается ток базы VT2, он отпирается и срабатывает реле К1, включая контактами К1.1 исполнительный механизм.

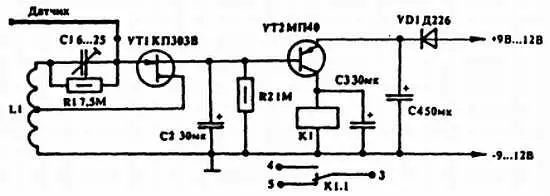

Рис. 38. Принципиальная схема емкостного реле

Катушка L1 наматывается на каркас от ФПЧ транзисторных приемников и содержит 500 витков провода ПЭЛ, 0,12 мм с отводом от середины.

Датчиком является квадрат из провода со сторонами от 15 до 100 см. Реле — типа РЭС10, паспорт РС4.524.312.

При настройке конденсатор С1 устанавливается в положение минимальной емкости, при этом сработает реле. Затем медленно увеличивают емкость до выключения реле. Чем меньше емкость конденсатора С1, тем чувствительнее емкостное реле. Максимальное расстояние до объекта, на который реагирует реле, составляет 50 см.

Изображение печатной платы показано на рис. 39, а конструкция катушки с размещением ее и датчика на плате — на рис. 40.

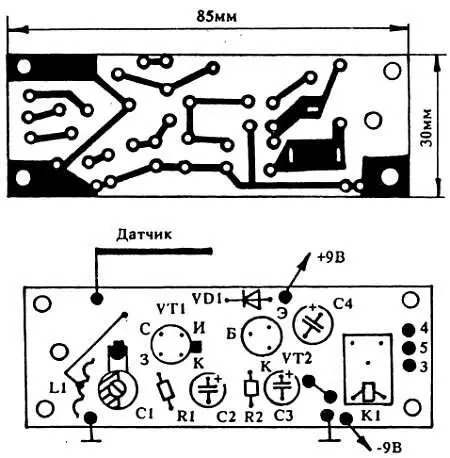

Рис. 39. Печатная плата и расположение деталей

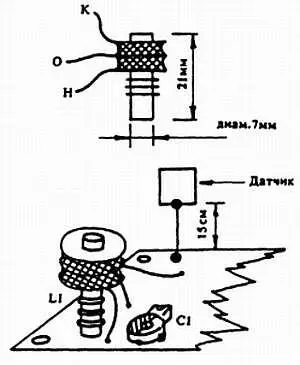

Рис. 40. Конструкция катушки индуктивности

Партин А. [28]

Акустическим называется реле, срабатывающее под воздействием входного звукового сигнала и включающее какой-либо исполнительный механизм.

Принципиальная схема акустического реле приведена на рис. 41.

Звуковой сигнал - громкий голос, хлопок и т. п. - воспринимается микрофоном ВМ1, поступает на чувствительный усилитель, собранный на транзисторах VT1-VT3, детектируется диодом VD1 и подается на базу транзистора VT4. В результате он отпирается, и срабатывает электромагнитное реле К1, включая контактами К1.1 световой сигнализатор-светодиод HL1. После окончания звука реле будет удерживаться током заряда конденсатора С4, после чего отпустит, и светодиод погаснет.

Режим работы усилителя устанавливается переменным резистором R4. В качестве микрофона ВМ1 используется капсюль от головных телефонов ТОН-2. Реле К1 - герконовое типа РЭС55А, паспорт РС4.569.600-10.

При налаживании устройства переменным резистором R4 добиваются наилучшей чувствительности - срабатывания реле при возможно большем расстоянии от источника звука до микрофона.

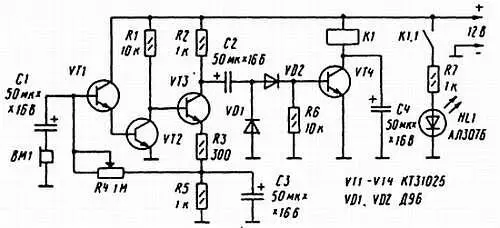

Рис. 41. Принципиальная схема акустического реле

Лазовик В. [29]

Принципиальная схема звукового реле представлена на рис. 42 и работает следующим образом. Звуковой сигнал воспринимается электретным микрофоном ВМ1 и поступает на вход усилителя низкой частоты, собранного на микросхеме DA1. Усиленный сигнал подается для формирования прямоугольных импульсов на усилитель-ограничитель из двух элементов 2И-НЕ микросхемы DD1, откуда - на базу транзистора VT1, который разряжает времязадающий конденсатор С3 триггера Шмитта, образованного остальными двумя элементами DD1. При этом на выходе 11 DD1.4 появляется логический 0, разрешающий работу мультивибратора, выполненного на двух элементах 2ИЛИ-НЕ микросхемы DD2. С выхода мультивибратора импульсы поступают на усилитель (VT2, VT3), откуда через разделительный конденсатор С7 - на управляющий электрод симистора VS1. Симистор открывается и включает нагрузку. Когда конденсатор СЗ зарядится до уровня логической 1, триггер Шмитта переключается, на выходе DD1.4 появляется логическая 1, мультивибратор выключается, закрывается симистор, и нагрузка отключается от сети. Время выдержки подбирается в зависимости от конкретного применения схемы. При емкости С3, указанной на схеме, время включенного состояния нагрузки составляет 4 минуты.

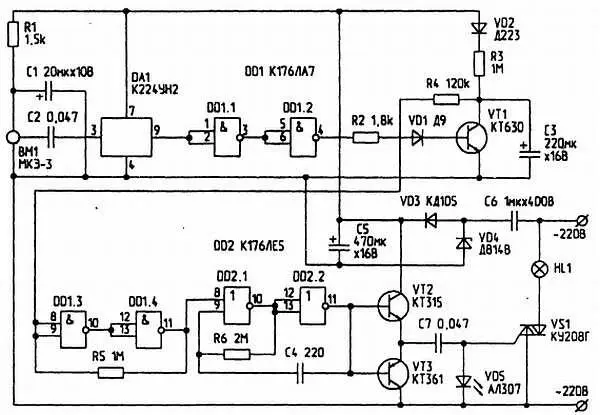

Рис. 42. Принципиальная схема звукового реле
