При вскрытии злоумышленником двери или окна, охраняемых верхней ячейкой, замыкаются контакты S1 и сигнал проходит по двухпроводной линии. Никакой настройки не требуется: достаточно подключить к пульту линию охраняемого объекта. Датчики же всех его дверей и окон S могут быть подключены к одной линии, а количество линий не ограничено. Тревога подается и при замыкании, и при обрыве линии. В дежурном режиме система потребляет от источника питания не более 150 мВт на каждый охраняемый объект.

Сигнализацию включают тумблером SA1 и нажимают кнопку SB 1. Если линия исправна и контакты S1 разомкнуты, ячейка переходит в дежурный режим, при котором через линию и резистор R1 охраняемого объекта на базу транзистора VT1 подается небольшое положительное напряжение.

Падение напряжения на эмиттерном резисторе R9 открывает и поддерживает в приоткрытом состоянии транзистор VT2. Но падения напряжения на резисторе R11 недостаточно для пробоя стабилитрона VD3 и отпирания тиристора VS1.

При вскрытии охраняемого помещения контакты S1 замыкаются, транзистор VT1 открывается до насыщения, падение напряжения на резисторе R9 увеличивается настолько, что через диод VD1 стабилитрон VD3 и тринистор VS1

открываются. Загорается сигнальная лампа HL1, соответствующая этой ячейке, и срабатывает реле К1, которое самоблокируется контактами К1.1, а контактами К1.2 включает звонок. Аналогичный процесс происходит при замыкании проводов линии в любом месте. При обрыве линии транзисторы VT1 и VT2 запираются, а стабилитрон VD3 и тринистор VS1 открываются через диод VD2. В результате также включаются сигнальная лампа и звонок.

Рис. 28. Принципиальная схема системы охранной сигнализации

Для выключения сигнализации устанавливают тумблер SA1 в положение «Выкл.» и нажимают кнопку SB1 «Сброс».

Детали всех трех ячеек смонтированы на одной общей печатной плате (рис. 29). Сигнальные лампы СМ37, реле К1-РЭС9, паспорт РС4.524.200. Источник питания устройства — выпрямитель с выходным напряжением 24 В при токе до 2,5 А, не имеющий гальванической связи с электросетью.

Рис. 29. Рисунок печатной платы и расположение деталей устройства

Лысый С. [23]

Принципиальная схема этого устройства показана на рис. 30.

Резистор R1 вмонтирован в корпус концевого выключателя S1, который устанавливается на двери охраняемого помещения. Когда дверь закрыта, контакты выключателя замкнуты, транзистор VT1 открыт, и срабатывает реле К1. Контакты этого реле прерывают цепь питания реле К2. При попытке открыть дверь или при обрыве линии транзистор VT1 запирается, реле К1 отпускает, контакты К1.1 замыкаются, включая реле К2, которое своими контактами К2.1 становится на самопитание, а контактами К2.2 включает звонок.

Реле К1-РЭС10, паспорт РС4.529.031-02, К2-РЭС6, паспорт РФ0.452.113 или РФ0.452.114.

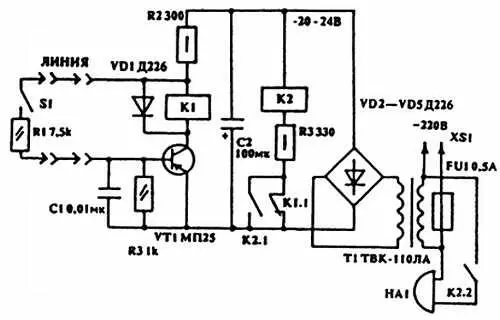

Рис. 30. Принципиальная схема простого охранного устройства

Виноградов Ю. [24]

Хотя в продаже имеется множество сирен фабричного производства, высокая цена препятствует их широкому применению.

Предлагается самодельная конструкция сирены на основе пьезоэлемента СП-1, который при напряжении возбуждения 40 В способен развивать звуковое давление до 110 дБ. Управление этим пьезоэлементом с помощью специального преобразователя позволяет создать несложную и эффективную охранную систему. Принципиальная схема такого электронного преобразователя, который обеспечивает необходимый режим пьезоэлемента СП-1, показана на рис. 31.

Рис. 31. Принципиальная схема пьезосирены

Генератор низкой частоты образован транзистором VT1 с трансформатором Т1 благодаря положительной индуктивной обратной связи. Частота генерируемых колебаний определяется колебательным контуром, состоящим из емкостного сопротивления пьезоэлемента и индуктивного сопротивления обмотки I трансформатора.

Для получения звукового сигнала тревоги электрические колебания генератора модулируются манипулятором, который содержит транзистор VT2 и микросхему DDL На элементах DDL1 и DD1.2 собран генератор релаксационных колебаний, частота повторения которых составляет 5–6 Гц и определяется сопротивлением резистора R4 и емкостью конденсатора С1. Элементы DD1.3 и DD1.4 образуют буферный каскад.
