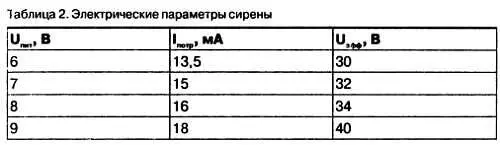

Питание сирены производится от батареи «Крона» или «Корунд» напряжением 9 В. Несмотря на высокий уровень громкости, создаваемый пьезоэлементом, потребление энергии от батареи невелико. В табл. 2 приводятся значения потребляемого устройством тока I потр и эффективного значения напряжения U эфф на излучателе от напряжения питания.

Микросхему К561ЛА7 можно заменить микросхемой К561ЛЕ5 или аналогичными из серий К176 или K164. В качестве трансформатора Т1 можно взять выходной трансформатор от транзисторного радиоприемника с коэффициентом трансформации 5.

Гранкин Ю. [25]

Для управления яркостью горения люстры иногда рекомендуется использовать включенный последовательно с люстрой диод, который для получения полной яркости необходимо замыкать вторым выключателем. При использовании этого способа пониженная яркость достигается питанием ламп прерывистыми полупериодами сетевого напряжения частотой 50 Гц, что вызывает неприятное мерцание. Предлагаемая схема лишена этого недостатка и раздельно включает одну или обе группы ламп люстры с управлением по традиционной паре проводов между обычным однополюсным выключателем и люстрой. Принципиальная схема устройства приведена на рис. 32.

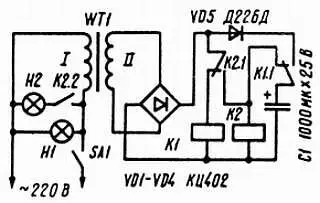

Рис. 32. Схема управления люстрой

Замыкание сетевого выключателя SA1 приводит к зажиганию лампы (или группы ламп) Н1. Кроме того, при этом подается напряжение на понижающий трансформатор WT1, нагруженный на выпрямитель из диодов VD1-VD4. Через нормально замкнутые контакты К2.1 выпрямленное напряжение подается на обмотку электромагнитного реле К1, приводя к его срабатыванию и переключению контактов К1.1. Через них и диод VD5 происходит заряд конденсатора С1 от выпрямителя.

Для дополнительного включения лампы (или группы ламп) Н2 необходимо кратковременно выключить и снова включить выключатель SA1. При отключении питания реле К1 отпустит и контактами К1.1 подключит заряженный конденсатор к обмотке реле К2, которое сработает. При очередном включении SA1 снова включится лампа Н1, через замкнувшиеся контакты К2.2 включится лампа Н2, а перебросившимися контактами К2.1 отключится реле К1 и встанет на самопитание реле К2.

Трансформатор выполнен на магнитопроводе Ш12x12. Обмотка I намотана проводом ПЭВ-1 диаметром 0,08 мм и содержит 6600 витков, обмотка II — проводом ПЭВ-1 диаметром 0,15 мм и содержит 450 витков. Реле — РЭС9, паспорт РС4.529.029-00 (старое обозначение — РС4.524.200). Все элементы устройства смонтированы на монтажной плате размерами 70x90 мм, установленной у потолка под колпаком люстры.

В процессе эксплуатации устройства выяснилось, что при первом включении питания возникает вибрация якоря реле К1. Причин этого может быть насколько:

при указанных намоточных данных сетевого трансформатора эффективное напряжение вторичной обмотки составляет 15 В; максимально возможное выпрямленное напряжение без учета падения напряжения на диодах моста — 21,2 В, а рабочее напряжение указанного реле РЭС9 — 27,5 В; поэтому число витков вторичной обмотки трансформатора должно составлять 600 витков;

в начале заряда конденсатора он потребляет от выпрямителя слишком большой ток, и выпрямленное напряжение падает ниже порога отпускания реле, поэтому рекомендуется последовательно с диодом VD5 включить резистор МЛТ 0,5 сопротивлением 470 Ом.

Коломейцев К. [26]

Причины перегорания осветительных ламп известны. Чтобы продлить срок службы ламп, воспользуйтесь схемой устройства (рис. 33), которое помещается внутри выключателя сети, имеющего две клавиши — SA1 и SА2. Для включения лампы сначала нажимают на клавишу SA1.

Через диод VD1 замкнутые контакты SA1 и лампу протекает ток только одного полупериода напряжения сети, и лампа горит вполнакала. Этим она предохраняется от перегорания, так как сопротивление холодной нити значительно меньше горячей, отчего пусковой ток значительно больше номинального. Далее замыкают выключатель SA2, и все напряжение сети поступает на лампу. Теперь она горит полным накалом.

Чтобы легко находить в темноте клавишу SA1, ее подсвечивают неоновой лампой HL1.
