В качестве сетевого трансформатора можно использовать телевизионный унифицированный выходной трансформатор кадров ТВК-70 или ТВК-110Л2, применив обмотку с выводами 3–4 как вторичную. Лампы 26 В, 0,12 А.

Банников В. [20]

Предлагаемое устройство предназначено для замены игральной кости электронной схемой с цифровой индикацией выпавших очков. Принципиальная схема устройства показана на рис. 26.

Рис. 26. Принципиальная схема игральной «кости»

Задающий импульсный генератор собран на элементах DD1.1, DD1.2. Частота повторения его импульсов определяется напряжением на конденсаторе C1. При нажатии на кнопку SB1 происходит быстрый заряд конденсатора С1 через резистор R2 и запускается генератор, формируя импульсы с частотой повторения около 10 Гц. С вывода 4 DD1.2 импульсы подаются на вход микросхемы DD2 К176ИЕЗ, которая представляет собой счетчик-делитель по модулю 6 с дешифратором для вывода информации на семисегментный индикатор. На выходе дешифратора появляются быстро сменяемые коды, соответствующие числам от 0 до 5, отображаемые цифровым индикатором HG1. Для получения чисел от 1 до 6 установлен дополнительный дешифратор на элементах DD1.3, DD1.4 и транзисторах VT2, VT9. После отпускания кнопки SB1 конденсатор С1 медленно разряжается, частота генератора плавно уменьшается и смена цифр на индикаторе становится все реже и реже, пока колебания не прекратятся. Тогда индикатор отобразит одну из цифр от 1 до 6, которая будет высвечиваться постоянно, пока вновь не будет нажата кнопка SB1.

В качестве HG1 в устройстве использован вакуумный катодолюминесцентный одноразрядный индикатор ИВ-6. Кроме пронумерованных на схеме выводов анодов-сегментов, выводы катода — 7 и 8 , вывод сетки — 9 . Сигналы с выходов дешифратора подаются на аноды-сегменты через ключи-инверторы на транзисторах VT1-VT9.

Устройство питается от сети с помощью мостового выпрямителя VD4 с гасящим конденсатором С6, рассчитанным на рабочее напряжение не менее 600 В, и параметрическим стабилизатором па стабилитронах VD2, VD3 с выходным напряжением около 24 В. В цепь накала индикатора HG1 включены резисторы R4, R10, образующие делитель напряжения.

Падение напряжения на резисторе R10 используется для питания микросхем и транзисторов устройства. Все элементы устройства находятся под напряжением сети. Поэтому их нужно тщательно изолировать от металлического корпуса.

Рубцов В. [21]

Устройство представляет собой емкостное реле и вырабатывает звуковой и световой тревожный сигнал при приближении человека к двери на расстояние ближе 1 м. Этим оно отличается от широкораспространенных охранных устройств, поднимающих тревогу при разрыве шлейфа или срабатывании механического переключателя.

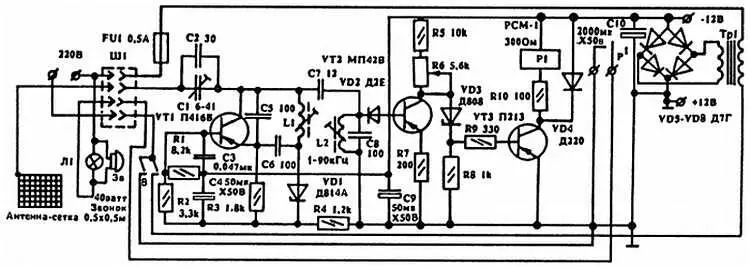

Принципиальная схема устройства приведена на рис. 27.

Рис. 27. Принципиальная схема устройства охранной сигнализации

Чувствительным датчиком является антенная проволочная сетка размерами 0,5x0,5 м, входящая в состав колебательного контура L1, С5, С6, C1, С2. Резонансная частота этого контура, около 90 кГц, определяет частоту колебаний генератора, собранного на транзисторе VT1. Колебательный контур L2, С8 настроен в резонанс с частотой генератора. Приближение к датчику изменяет емкость контура генератора, что влияет на частоту генерации. Контур L2, С7 расстраивается, и ранее открытый транзистор VT2 запирается. На его коллекторе появляется близкое к питанию напряжение, которое, превысив порог стабилизации VD3, открывает транзистор VT3. От коллекторного тока VT3 срабатывает реле Р1 и своими контактами замыкает исполнительную цепь, включая звонок и лампочку.

Катушки L1 и L2 намотаны проводом ПЭЛ 0,15 на унифицированных каркасах от переносных радиоприемников и содержат по 200 витков, равномерно распределенных по трем секциям каркаса. Индуктивность катушек равна 30 мГн.

Трансформатор Т1 — любой с выходным напряжением 12 В.

Ануфриев А. [22]

Предлагаемая быстродействующая система охранной сигнализации, схема которой показана на рис. 28, позволяет дистанционно следить за дверьми и окнами построек на дачных участках.
