Принципиальная схема автомата изображена на рис. 18.

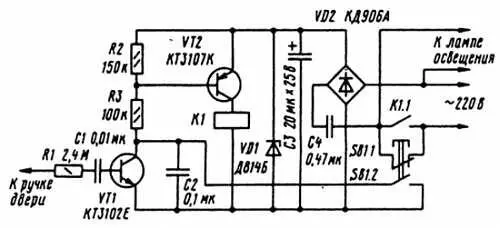

Рис. 18. Принципиальная схема автоматического выключателя

Органами коммутации освещения в помещении являются кнопочный переключатель SB1, установленный на дверной коробке, и контакты электромагнитного реле К1. Органом управления служит сенсор — металлическая ручка двери с ее внутренней стороны, соединенная проводником с левым по схеме выводом резистора R1. Положение контактов SB1, показанное на схеме, соответствует открытому состоянию двери. При этом на лампу освещения поступает питание через нормально замкнутую верхнюю пару контактов SB 1.1.

Если закрывать дверь с наружной стороны подсобного помещения, контактами SB1.1 цепь питания лампы обрывается раньше, чем замкнутся контакты. Поэтому осветительная лампа будет погашена, а вся цепь обесточена.

Если же закрывать дверь с внутренней стороны, прикосновение к ручке двери приведет к отпиранию транзистора, его коллекторный ток создаст падение напряжения на резисторе, которым откроется транзистор VT2. В результате сработает реле и контактами К1.1 заблокирует контакты дверного переключателя SB 1.1. Осветительная лампа будет продолжать гореть. Когда дверь закроется, контакты SB 1.1 разомкнутся, a SB1.2 замкнутся, благодаря чему окажется накоротко замкнут транзистор VT1. Через резистор R2 все еще будет протекать ток, отпирающий транзистор VT2, и реле останется сработавшим, контактами К1.1 поддерживая горение осветительной лампы после того, как ручка двери будет отпущена.

Печатная плата с размещенными на ней элементами схемы показана на рис. 19.

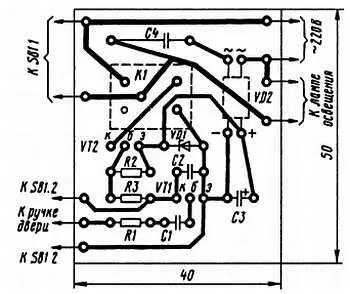

Рис. 19. Печатная плата выключателя с размещением деталей

При налаживании автоматического выключателя следует соблюдать осторожность, поскольку элементы его схемы непосредственно подключены к сети электроснабжения.

Шаталов Н. [16]

Статорные обмотки трехфазного асинхронного двигателя могут быть соединены либо треугольником, либо звездой. При соединении треугольником конец первой обмотки подключается к начал)' второй, конец второй — к началу третьей, конец третьей — к началу первой. При соединении звездой начала всех трех обмоток (или концы) соединяются вместе, образуя нуль, а концы (или начала) образуют выводы трех фаз.

Основная трудность возникает в тех случаях, когда выводы всех трех обмоток присоединены к шести клеммам на колодке без обозначения их начал и концов. Сначала с помощью омметра нужно найти выводы всех обмоток и произвольно присвоить обмоткам номера I, II и III. Затем собирают простую схему, приведенную на рис. 20, соединив обмотки I и II последовательно, подав на них переменное напряжение, а к обмотке III подключают вольтметр переменного тока. Если вольтметр покажет наличие напряжения, примерно равное половине приложенного, значит обмотки I и II соединены согласно и можно считать их началами выводы, помеченные на схеме точками. Если же вольтметр покажет отсутствие напряжения, значит эти обмотки включены встречно, и выводы одной обмотки нужно поменять местами. Для определения начала и конца обмотки III меняют ее местами с обмоткой II и тем же методом определяют ее выводы.

Рис. 20. Определение начала и конца обмоток

Для питания трехфазного асинхронного двигателя от однофазной сети используют конденсатор, сдвигающий фазу напряжения питания одной из обмоток. Подключение фазосдвигающего конденсатора к обмоткам двигателя, соединенным звездой, показано на рис. 21. Подключение фазосдвигающего конденсатора к обмоткам двигателя, соединенным треугольником, показано на рис. 22.

Рис. 21. Подключение конденсатора к обмоткам, соединенным звездой

Рис. 22. Подключение конденсатора к обмоткам, соединенным треугольником
