Рис. 7. Принципиальная схема металлоискателя

Катушки поискового генератора L1 и L2 намотаны виток к витку на текстолитовом каркасе (рис. 8) проводом ПЭВ-2.

Катушка L1 содержит 20, a L2 — 60 витков. Катушки эталонного генератора в электростатическом экране намотаны внавал проводом ПЭЛШО 0,12 на каркасе диаметром 7,5 и длиной 12 мм с ферритовым сердечником. Катушка L3 имеет 160, a L4 — 50 витков. Стрелочный прибор — микроамперметр М24 со шкалой — 50 — 0 — 50 мкА.

В процессе эксплуатации металлоискатель обнаруживает металлические предметы размерами 24 см на глубине до 35 см. При этом черные и цветные металлы приводят к отклонениям стрелки прибора в разные стороны.

Рис. 8. Каркас катушек

Красунцев Е. [8]

В качестве термочувствительного элемента в этом термометре применен германиевый транзистор, у которого увеличение температуры эмиттерного перехода приводит к уменьшению на нем падения напряжения. В результате изменяется ток базы, что сопровождается усиленным изменением коллекторного тока и падением напряжения на коллекторной нагрузке.

Принципиальная схема термометра приведена на рис. 9.

Рис. 9. Принципиальная схема транзисторного электротермометра

Температурный датчик выполнен из поливинилхлоридной трубки длиной около 2 м, на конце которой укреплен транзистор Т1, соединенный с прибором тремя проводами. Пределы измерения термометра устанавливаются переключателями П1 и П2, причем величина каждой позиции П1 составляет 1 °C, а П2 — 10 °C. Так, в нижнем по схеме положении обоих переключателей предел измерения равен 1 °C, а в верхнем — 50 °C.

С нагрузки коллектора Т1 напряжение поступает на один из входов дифференциального усилителя — на базу транзистора Т2. На второй вход — на базу транзистора T3 подается напряжение 0,75 В с делителя R18, R19. Разность между потенциалами коллекторов Т2 и T3 поступает через переключатель ПЗ (в левом положении по схеме) на вольтметр — микроамперметр с добавочным резистором. Питание подается на устройство с четырех последовательно соединенных батарей 3336 через двухступенчатый параметрический стабилизатор на стабилитронах Д1 и Д2. Напряжение батарей контролируется вольтметром при правом по схеме положении переключателя ПЗ.

При налаживании термометра с помощью переменного резистора R36 устанавливают ток стабилитронов в пределах 5–6 мА и измеряют напряжение батарей. В процессе эксплуатации по мере разряда батарей резистором R36 восстанавливают указанное напряжение. Балансировка дифференциального усилителя при налаживании (установка прибора на нуль шкалы) производится переменным резистором R22 при отключенной базе Т2 от коллектора Т1 и переменным резистором R32 при соединенных накоротко базах Т2 и ТЗ. Эти операции выполняют несколько раз подряд. Затем переменными резисторами R14 и R15 устанавливают границы диапазонов измеряемых температур.

Вместо транзистора П5Б можно использовать ГТ108А, а вместо П403-КТ361 Б.

Манзюк А. [9]

В схеме этого термометра (рис. 10) датчик температуры — термистор R1 включен в одно из плеч моста постоянного тока, в одну диагональ которого включен источник питания, а с другой диагонали напряжение разбаланса подается на входы дифференциального усилителя, собранного на транзисторах Т1 и Т2. Выходное напряжение между коллекторами этих транзисторов измеряется микроамперметром М24 с током полного отклонения 200 мкА.

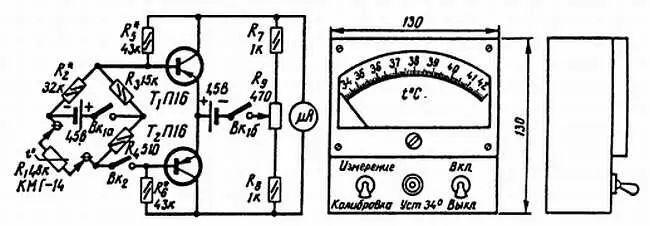

Рис. 10. Схема и внешний вид термометра

При налаживании для получения пределов измерения температуры от 34 до 42 °C используется подбор сопротивления резистора R2 для сдвига всего диапазона и сопротивлений резисторов R5, R6 для расширения или сужения границ диапазона. Питание термометра осуществляется двумя сухими элементами 332, включение которых производится одним двухполюсным тумблером ВК1. Установка стрелки прибора на начальное деление шкалы производится переменным резистором R9 при разомкнутом выключателе ВК2. Точность измерения температуры не превышает ±0,05 °C, время, достаточное для измерения, — не более 5 с. Вместо транзисторов П16 можно использовать КТ361 с любым буквенным индексом.
