1.4. Переключатель светодиодных гирлянд

Иванов А. [4]

Схема этого простого переключателя содержит всего одну микросхему и два транзистора. Каждая из двух гирлянд собрана из четырех параллельно соединенных светодиодов. У одной гирлянды светодиоды красного свечения, а у другой — зеленого.

На элементах DD1.1 и DD1.2 (рис. 4) собран импульсный генератор. Элемент DD1.3 служит буфером, a DD1.4 — инвертором. Поэтому гирлянды загораются поочередно. Транзисторы служат усилителями тока и образуют эмиттерные повторители.

Для питания можно использовать батарею из сухих элементов или малогабаритных аккумуляторов, а также любой сетевой адаптер, обеспечивающий выходное напряжение 5 В. Вместо транзисторов МП26Б можно установить КТ361 с любым буквенным индексом.

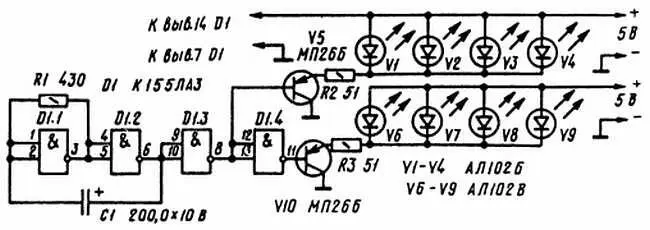

Рис 4 Принципиальная схема переключателя светодиодных гирлянд Глава 2 - фото 4

Рис. 4. Принципиальная схема переключателя светодиодных гирлянд

Глава 2

МЕТАЛЛОИСКАТЕЛИ

2.1. Искатель арматуры

Качурин К. [5]

Это устройство предназначено для поиска строителями арматуры в бетонных блоках. Искатель арматуры работает по принципу металлоискателя.

Принципиальная схема прибора показана на рис. 5 и содержит генератор высокой частоты, детектор и стрелочный измеритель. Генератор собран на транзисторе Т1 по схеме с общим эмиттером и индуктивной обратной связью и генерирует колебания частотой 15–20 кГц. С помощью катушки связи L3 колебания генератора поступают на эмиттер детектора — транзистора Т2, включенного по схеме с общей базой. Колебательный контур, состоящий из катушки L5 и конденсатора С4, настроен в резонанс с частотой генератора, располагается в выносной поисковой головке и индуктивно связан со второй катушкой связи L4. При обнаружении металла колебательный контур в поисковой головке выходит из резонанса, и ток в цепи обратной связи увеличивается, что приводит к увеличению коллекторного тока детекторного транзистора. В результате происходит разбаланс моста, образованного резистором R4, транзистором Т2 и резисторами R6-R8. Если при балансе моста стрелка микроамперметра была установлена на нуль переменным резистором R7, то при разбалансе произойдет ее отклонение. Переключатель П1-П2 позволяет использовать стрелочный прибор в качестве вольтметра для контроля напряжения питающей батареи.

Вместо транзисторов П13 можно использовать КТ361 с любым буквенным индексом. Можно также применить n-р-n транзисторы КТ315, изменив полярность батареи питания.

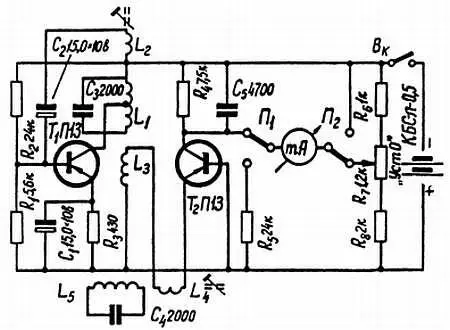

Рис 5 Принципиальная схема искателя арматуры 22 Простой металлоискатель - фото 5

Рис. 5. Принципиальная схема искателя арматуры

2.2. Простой металлоискатель

Заливадный Б. [6]

Принципиальная схема металлоискателя (рис. 6) собрана по классической схеме с использованием биений между частотами двух генераторов. Первый генератор собран на транзисторе Т2 с колебательным контуром L1, СЗ, а второй — на транзисторе ТЗ с контуром L2, С6, С7. Колебания обоих генераторов через конденсаторы С1 и С2 подаются на базу транзистора Т1, выполняющего функции смесителя и усилителя биений, которые воспроизводятся головными телефонами.

Конденсатором переменной емкости С6 устанавливают частоту второго генератора такой, чтобы получить биения возможно более низкой частоты. Тогда при приближении поисковой катушки L2 к металлическому предмету частота биений будет увеличиваться. Если же она уменьшается, нужно перестроить второй контур, пройдя через нулевые биения на зеркальную частоту.

В первом генераторе используют контур промежуточной частоты на 465 кГц с отводом от любого радиоприемника. Катушка L2 содержит 31 виток провода ПЭЛ диаметром 0,38 мм и наматывается на диэлектрическом кольце диаметром 250 мм. Экранировать ее не нужно. Вместо транзисторов П13 можно установить КТ361 с любым буквенным индексом, желательно Т2 и ТЗ одинаковые.

Металлоискатель позволяет обнаружить монету в земле на глубине около 2 см, а массивные изделия — на значительно большей глубине.

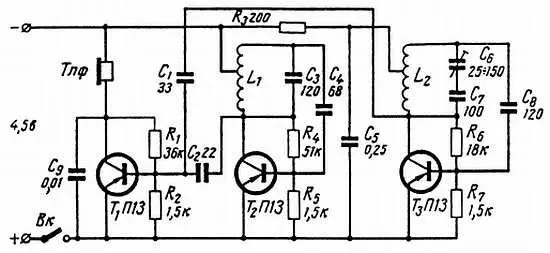

Рис 6 Принципиальная схема простого металлоискателя 23 Металлоискатель - фото 6

Рис. 6. Принципиальная схема простого металлоискателя

2.3. Металлоискатель

Багдасарян Г. [7]

Схема металлоискателя приведена на рис. 7. Она содержит два генератора: генератор поисковой частоты собран на транзисторах V1 и V2, генератор эталонной частоты — на транзисторах V3 и V4. Частоту эталонного генератора можно подстраивать сердечником катушки L3. С помощью катушек связи L1 и L4 колебания с поискового и эталонного контуров подаются на одну диагональ моста, образованного диодами V5-V8, а в другую диагональ включен стрелочный измерительный прибор РА1 с нулем посередине шкалы. Питание схемы поступает с батареи напряжением 12 В со стабилизатором V9, V10.
