Рис. 42. Принципиальная схема камертона

Импульсы частотой 65536 Гц подаются на вход CN двоичного счетчика DD2.1, который совместно с счетчиком DD2.2 и элементами DD3.1-DD3.3 образуют делитель частоты на 149. В результате на выходе DD3.2 появляются импульсы частотой 440 Гц длительностью 8 мкс, а на выходе DD3.4–0,6 мс, что равно примерно четверти периода повторения импульсов частотой 440 Гц. Этот сигнал усиливается транзистором VT1 и воспроизводится пьезокерамическим излучателем НА1.

От источника питания напряжением 9 В камертон потребляет менее 2 мА, поэтому питать его можно от батареи «Крона», включая питание обычной кнопкой с самовозвратом.

Печатная плата и расположение элементов показаны на рис. 43.

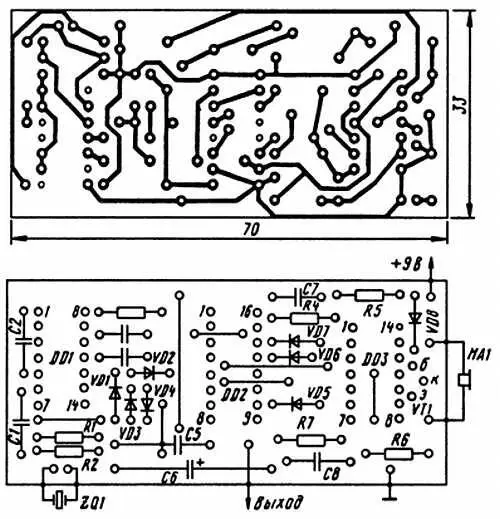

Рис. 43. Печатная плата и расположение элементов камертона

Бобровский В. [32]

В цветомузыкальной приставке сигнал звуковой частоты, поступающий с динамической головки звуковоспроизводящего устройства, подвергается частотному разделению, электрические лампы различной окраски освещают небольшой экран. При нижних частотах зажигается лампа красного цвета, при средних — зеленого, при верхних — синего или голубого.

Через конденсатор С1 (рис. 44) проходят сигналы верхних частот на усилитель, выполненный на транзисторе VT1, а сигналы средних и нижних частот ослабляются. В цепь коллектора VT1 включена лампа EL1, баллон которой окрашен в синий цвет. Режим каскада устанавливают переменным резистором R2.

Фильтр L1, С2 пропускает сигналы средних частот. Баллон лампы EL2 окрашен в зеленый цвет. Режим каскада устанавливают переменным резистором R4. Сигналы нижних частот пропускает дроссель L2, который оказывает большое сопротивление сигналам средних и верхних частот. Режим устанавливают резистором R6, а лампа EL3 окрашена в красный цвет.

Все лампы маломощные — СМН-6,3-20, потребляющие при напряжении 6,3 В ток 20 мА. Трансформатор Т1-ТВК-110 (выходной трансформатор кадров черно-белых телевизоров. Дроссели — самодельные, намотанные на кольцах К10х6х3 из феррита 600НН проводом ПЭВ-1 0,25. Каждый дроссель содержит 200 витков, для L1 используют одно кольцо, а для L2 — два, сложенных вместе.

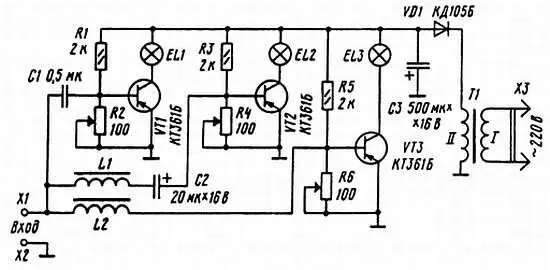

Рис. 44. Принципиальная схема цветомузыкальной приставки

Иногда встречается необходимость пересчета старых русских, а также англо-американских мер в метрическую систему. Ниже приводятся необходимые сведения.

Русские дометрические меры длины

1 точка = 0,254 мм

1 линия = 10 точкам = 2,54 мм

1 дюйм = 10 линиям = 25,4 мм

1 вершок = 17,5 линиям = 44,45 мм

1 пядь = 4 вершкам = 177,8 мм

1 фут = 12 дюймам = 30,48 см

1 аршин = 4 пядям = 16 вершкам = 71,12 см

1 сажень = 3 аршинам = 7 футам = 48 вершкам = 2,1336 м

1 верста = 500 саженям = 1,0668 км

1 миля = 7 верстам = 7,468 км

Русские дометрические меры площади

1 квадратная сажень = 4,55225 м 2

1 десятина = 2400 квадратным саженям = 10925,4 м 2= 1,09254 гектара

Русские дометрические меры объема

1 чарка = 122,99 мл

1 штоф =10 чаркам = 1,2299 л

1 четверть = 2,5 штофам = 3,075 л

1 ведро = 4 четвертям = 10 штофам = 12,299 л

1 бочка = 40 ведрам = 491,96 л

Русские дометрические меры массы (веса)

1 доля = 44,434937 мг

1 золотник = 96 долям = 4,265754 г

1 лот = 3 золотникам = 12,797262 г

1 фунт = 32 лотам = 96 золотникам = 409,512384 г

1 пуд = 40 фунтам = 1280 лотам = 16,380496 кг

Англо-американские меры длины

1 линия ( line ) = 2,11667 мм

1 дюйм ( inch ) = 12 линиям = 25,4 мм

1 мил ( mil ) = 1/1000 дюйма = 0,0254 мм

1 фут (foot, ft) = 12 дюймам = 30,48 см

1 ярд ( yard, yd ) = 3 футам = 36 дюймам = 91,44 см

1 миля морская ( mile ) = 1,852 км

1 миля морская (в Великобритании) = 1,853 км

1 миля сухопутная = 1,609 км

Англо-американские меры площади

1 квадратный дюйм ( square inch ) = 6,4516 см 2

1 квадратный фут ( square foot ) = 0,092903 м 2

1 квадратный ярд ( square yard ) = 0,836127 м 2

1 акр ( acre ) = 4840 квадратным ярдам = 4046,86 м 2

Английские меры объема

1 унция ( ounce, oz ) = 35,516328 мл

1 пинта ( pint ) — 16 унциям = 0,568261 л

1 кварта ( quart ) = 2 пинтам = 1,136523 л
