Рис. 68. Одна из конструкций блока конденсаторов переменной емкости

Одиночные конденсаторы и блоки конденсаторов переменной емкости с воздушным диэлектриком требуют к себе бережного отношения. Даже незначительное искривление или иное повреждение пластин приводит к замыканию между ними. Исправление же пластин конденсатора — дело сложное.

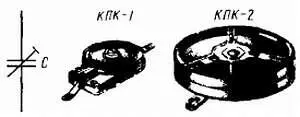

К числу конденсаторов с твердым диэлектриком относятся и подстроечные конденсаторы, являющиеся разновидностью конденсаторов переменной емкости. Чаще всего такие конденсаторы используют для подстройки контуров в резонанс, поэтому их называют подстроечными. Конструкции наиболее распространенных подстроечных конденсаторов показаны на рис. 69. Каждый из них состоит из сравнительно массивного керамического основания и тонкого керамического диска. На поверхность основания (под диском) и на диск нанесены в виде секторов металлические слои, являющиеся обкладками конденсатора. При вращении диска вокруг оси изменяется площадь перекрытия секторов-обкладок, изменяется емкость конденсатора.

Емкость подстроечных конденсаторов указывают на их корпусах в виде дробного числа, где числитель наименьшая, а знаменатель наибольшая емкость данного конденсатора. Если, например, на конденсаторе указано 6/30, то это значит, что наименьшая его емкость 6 пФ, а наибольшая 30 пФ. Подстроечные конденсаторы обычно имеют наименьшую емкость 2–5 пФ, а наибольшую до 100–150 пФ. Некоторые из них, например КПК-2, можно использовать в качестве конденсаторов переменной емкости для настройки простых одноконтурных приемников.

Конденсаторы, как и резисторы, можно соединять параллельно или последовательно. К соединению конденсаторов прибегают чаще всего в тех случаях, когда под руками нет конденсатора нужного номинала, но имеются другие, из которых можно составить необходимую емкость. Если соединить конденсаторы параллельно (рис. 70, а ), то их общая емкость будет равна сумме емкостей всех соединенных конденсаторов, т. е.

С общ= С1+ С2+ С3и т. д.

Так, например, если С1 = 33 пФ и С2 = 47 пФ, то общая емкость этих двух конденсаторов будет: С общ = 33 + 47 = 80 пФ. При последовательном соединении конденсаторов (рис. 70, б ) их общая емкость всегда меньше наименьшей емкости, включенной в цепочку. Она подсчитывается по формуле

С общ = С1· С2/( С1+ С2)

Например, допустим, что С1 = 220 пФ, а С2 = 330 пФ; тогда С общ= 220·330/(220 + 330) = 132 пФ. Когда соединяют последовательно два конденсатора одинаковой емкости, их общая емкость будет вдвое меньше емкости каждого из них.

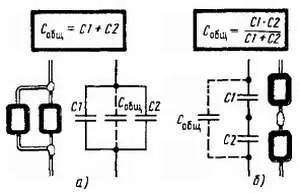

Рис. 70. Параллельное ( а) и последовательность ( б) соединения конденсаторов

На резисторах и конденсаторах относительно больших размеров их номинальные сопротивления или емкости маркируют, применяя общепринятые сокращенные обозначения единиц электрических величин, а рядом — возможное отклонение от номинала в процентах, например: 1,5 ±10 %, 33 ±20 %. Для обозначения же номиналов малогабаритных резисторов и конденсаторов применяют специальный код, слагающийся из условных буквенных и цифровых знаков.

По такой системе единицу сопротивления ом сокращенно обозначают буквой Е, килоом — буквой К. мегаом — буквой М. Сопротивления резисторов от 100 до 910 Ом выражают в долях килоома, а сопротивления от 100000 до 910000 Ом в долях мегаома. Если номинальное сопротивление резистора выражают целым числом, то буквенное обозначение единицы измерения ставят после этого числа, например 33Е (33 Ом), 47К (47 кОм), 1М (1 МОм). Когда же сопротивление резистора выражают десятичной дробью меньше единицы, то буквенное обозначение единицы измерения располагают перед числом, например К22 (220 Ом), М47 (470 кОм). Выражая сопротивление резистора целым числом с десятичной дробью, целое число ставят впереди буквы, а десятичную дробь после буквы, символизирующей единицы измерения (буква заменяет запятую после целого числа). Примеры: 1Е5 (1,5 Ом), 2К2 (2,2 кОм), 1М5 (1,5 МОм).

Допустимое отклонение наносят после обозначения номинального сопротивления следующими буквами:
